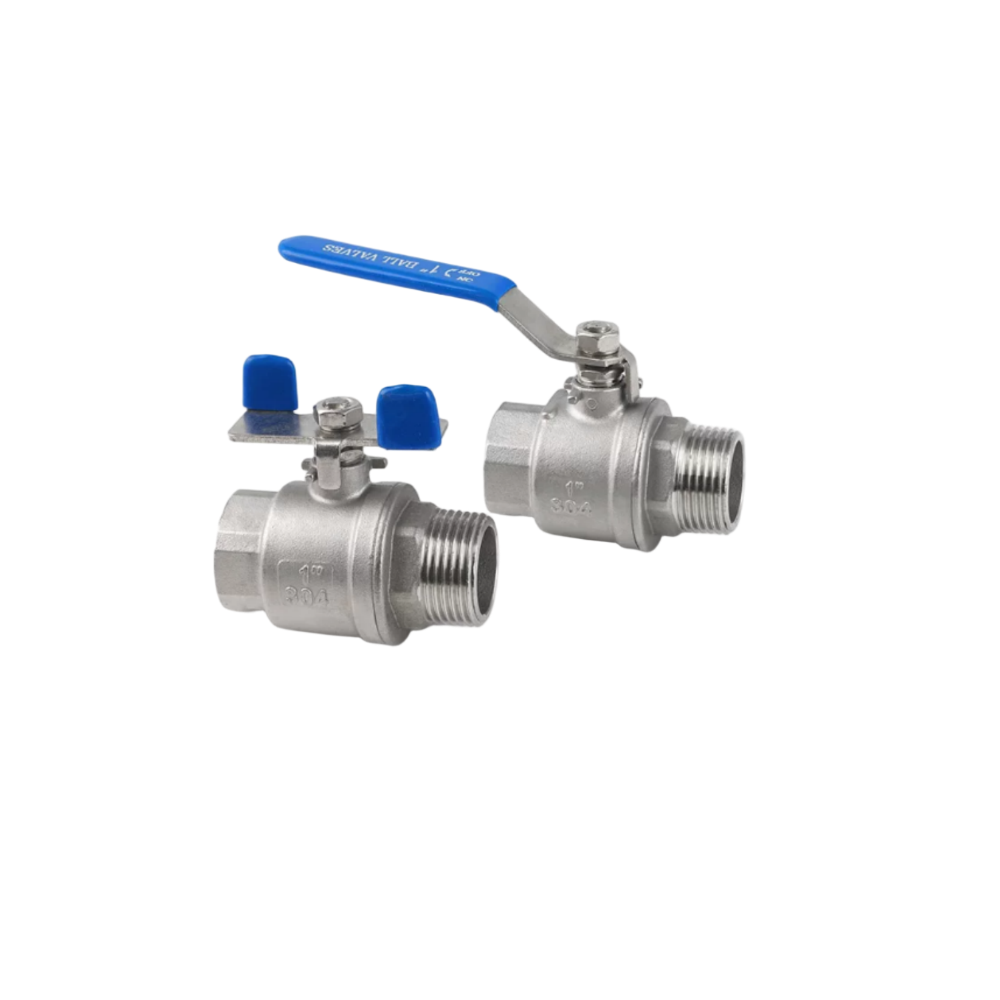

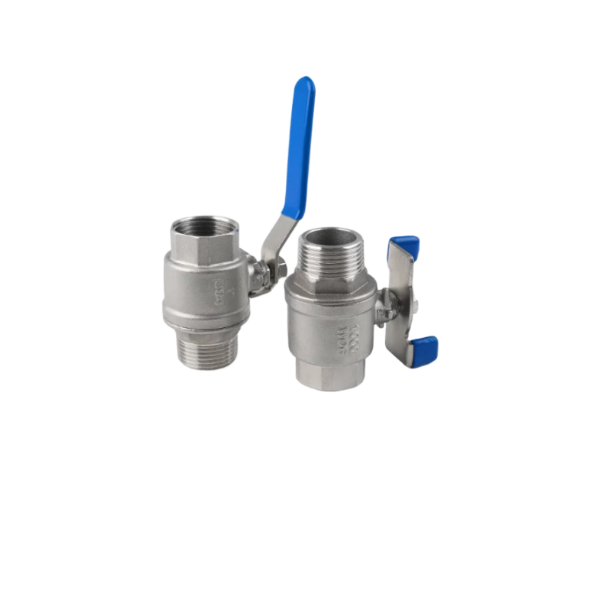

Dvojdielny guľový ventil s vnútorným závitom

Prehľad produktov

Tento dvojdielny guľový ventil s vnútorným závitom má kovanú dvojdielnu delenú konštrukciu vybavenú koncami s vonkajším a vnútorným závitom na oboch stranách. Nevyžaduje žiadne zváranie ani príruby, čo umožňuje rýchlu inštaláciu na mieste pre potrubia s malým priemerom. Dvojdielny guľový ventil s vnútorným závitom sa vyznačuje pevnou konštrukciou a stabilnou odolnosťou voči tlaku, široko používaný v ľahkom priemysle, HVAC, vodovodných a drenážnych potrubiach a slúži ako obľúbený ručný uzatvárací ventil tekutiny pre exportné projekty.

Pracovný princíp

Dvojdielny guľový ventil s vonkajším závitom kontroluje prietok tekutiny otáčaním vnútornej guľôčky poháňanej driekom o 90° o štvrť otáčky. Keď je guľový otvor zarovnaný so smerom potrubia, médium voľne prúdi. Po otočení o 90° povrch guľôčky tesne pritlačí k sedlu, aby zablokoval tekutinu a dosiahlo bublinotesné uzavretie. Štvrťotáčkový dizajn umožňuje jednoduché a rýchle zapnutie a vypnutie.

Úvod do materiálu

Teleso ventilu je kované z vysoko kvalitnej nehrdzavejúcej ocele SS304 / SS316 s CNC opracovaním, rovnomerná hrúbka steny, dobrá odolnosť proti tlaku a ochrana proti hrdzi. Presne opracovaná guľa a predstavec z nehrdzavejúcej ocele sú odolné voči opotrebovaniu a zasekávajú sa. Štandardné PTFE sedlo je odolné voči teplotám a slabej korózii s nízkym koeficientom trenia, čo zaisťuje dlhodobo spoľahlivý tesniaci výkon dvojdielneho guľového ventilu s vnútorným závitom.

Výhody

1.Kompaktná a ľahká konštrukcia: Dvojdielne delené telo, malá veľkosť a nízka hmotnosť na úsporu miesta na inštaláciu potrubia.

2.Jednoduchá a rýchla inštalácia: Konce s vonkajším a vnútorným závitom sa pripájajú priamo k rúram bez zvárania, aby sa znížili stavebné náklady.

3.Vynikajúca odolnosť proti korózii: Kované telo z nehrdzavejúcej ocele odoláva hrdzi, kompatibilné s vodou, plynom, olejom a viacerými médiami.

4.Vynikajúci tesniaci výkon: Presne prispôsobená guľa s mäkkým sedlom z PTFE poskytuje spoľahlivé uzavretie tesné proti bublinám.

5.Hladká a rýchla prevádzka: 90° štvrťotáčkový dizajn s nízkym krútiacim momentom, vhodný na časté otváranie a zatváranie.

6.Široká aplikácia a nákladová efektívnosť: Vhodné pre rozvody vody, HVAC a potrubia ľahkého priemyslu. Dvojdielny guľový ventil s vnútorným závitom je preferovaný ventil pre všeobecné priemyselné potrubné systémy.

Technické parametre

FAQ

Q1: Aký typ pripojenia používa dvojdielny guľový ventil s vnútorným závitom?

A: Spojenie s vonkajším a vnútorným závitom. Bežné veľkosti sa pohybujú od 1/4” do 2”, jednoduchá montáž a demontáž na rúrky s malým priemerom.

Q2: Ako si vybrať medzi SS304 a SS316?

A: SS304 pre vodu, plyn a normálny olej. SS316 sa odporúča pre morskú vodu a mierne korozívne médiá pre lepšiu odolnosť proti korózii.

Q3: Môže byť dvojdielny guľový ventil s vnútorným závitom vybavený pohonmi?

Odpoveď: Áno, dodáva sa so štandardnou montážnou podložkou, ktorá môže byť vybavená pneumatickými alebo elektrickými pohonmi pre automatické ovládanie.

Q4: Aký je teplotný rozsah sedadla PTFE?

Odpoveď: Štandardné PTFE sedadlo funguje od -20 ℃ do 180 ℃, spĺňa väčšinu všeobecných pracovných podmienok.

Q5: Môžete poskytnúť prispôsobené služby pre exportné objednávky?

Odpoveď: Áno, k dispozícii sú vlastné veľkosti, uzamykateľná rukoväť, baliace a exportné dokumenty.
