1PC vs 2PC vs 3PC Sprievodca výberom guľového ventilu so závitom z nehrdzavejúcej ocele

Guľové ventily so závitom z nehrdzavejúcej ocele sú základnými komponentmi na reguláciu tekutín v priemyselných potrubných systémoch. Vďaka svojej kompaktnej konštrukcii, rýchlej prevádzke spínača, spoľahlivému tesneniu a jednoduchej inštalácii sú široko používané pri úprave vody, chemickom spracovaní, dodávke ropy, priemyselného vykurovania a rôznych všeobecných potrubných projektoch. Väčšina zahraničných kupujúcich a inžinierskych dodávateľov má problém rozoznať rozdiely medzi závitovými guľovými ventilmi 1PC, 2PC a 3PC. Tieto tri typy sa značne líšia v konštrukčnom dizajne, nákladovej únosnosti, tolerancii tlaku, bezpečnosti a použiteľných scenároch. Výber nesprávneho typu ventilu môže ľahko spôsobiť únik potrubia, problematické problémy s údržbou a dokonca aj skryté bezpečnostné riziká pre celý projekt. Táto praktická príručka rozoberá charakteristiky 1PC, 2PC a 3PC nerezových závitových guľových ventilov a pomáha inžinierom a kupujúcim vybrať ten správny model pre konkrétne pracovné podmienky.

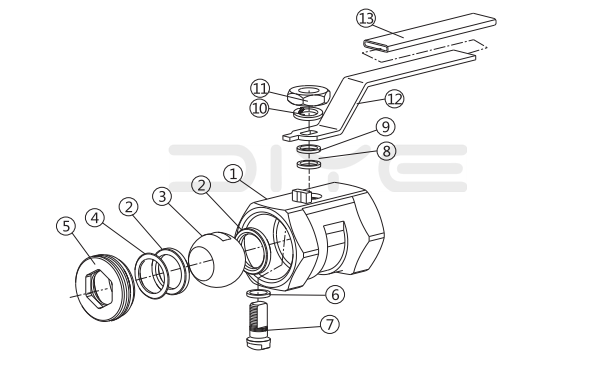

1. Čo je to 1PC závitový guľový ventil?

The1PC závitový guľový ventil,alebo jednodielny guľový ventil, má integrované telo z kovanej nehrdzavejúcej ocele. Je to najkompaktnejšia a najľahšia možnosť spomedzi všetkých návrhov guľových ventilov so závitom. Guľové jadro a tesniace príslušenstvo sú zostavené z jednej strany, výsledkom čoho je ultra jednoduchá konštrukcia s minimálnymi montážnymi medzerami a menším počtom zraniteľných častí.

Vlastnosti a výhody:Tento typ ventilu prichádza s nízkymi výrobnými nákladmi, malým pôdorysom a nízkou hmotnosťou. Poskytuje solídny tesniaci výkon takmer bez vonkajšieho úniku. Jednodielna integrovaná štruktúra účinne zabraňuje uvoľneniu tela a prenikaniu média počas dlhodobej prevádzky.

Obmedzenia:Integrálna štruktúra kovania obmedzuje jeho odolnosť voči tlaku, ktorá je nižšia ako u modelov 2PC a 3PC. Keďže teleso ventilu nie je možné z dôvodu údržby rozobrať, používatelia musia vymeniť celý ventil, keď sa poškodí vnútorný tesniaci krúžok alebo súčasti jadra.

Použiteľné pracovné podmienky:Dokonale sa hodí pre nízkotlakové a konvenčné potrubné systémy, vrátane pravidelného zásobovania vodou, bežného prívodu plynu a nekorozívneho prenosu kvapalín. Je to cenovo najefektívnejšia voľba pre bežné civilné projekty a cenovo výhodné priemyselné podporné potrubné systémy.

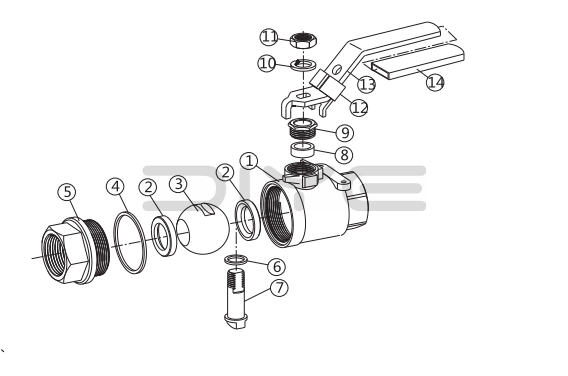

2. Čo je 2PC závitový guľový ventil?

The2PC závitový guľový ventilvyužíva dvojdielnu delenú štruktúru pozostávajúcu z primárneho a sekundárneho telesa ventilu pevne pripevneného závitmi alebo skrutkami. Ako najpopulárnejší a najuniverzálnejší model na globálnom trhu priemyselných ventilov dosahuje dokonalú rovnováhu medzi dostupnou cenou, stabilným výkonom a jednoduchou údržbou.

Vlastnosti a výhody: Tento ventil za primeranú cenu sa môže pochváliť lepšou odolnosťou voči tlaku ako alternatívy 1PC a zachováva stabilné tesnenie vo väčšine priemyselných prostredí. Jeho odnímateľná dvojdielna konštrukcia umožňuje pracovníkom ventil čiastočne rozobrať na vnútorné čistenie, výmenu guľového jadra a obnovu PTFE tesnenia, čo výrazne znižuje neskoršie náklady na údržbu. Celková konštrukcia je dostatočne pevná, aby odolala častým nárazom stredného tlaku bez uvoľnenia.

Obmedzenia:Je o niečo väčší a ťažší ako guľové ventily 1PC a nie je vhodný pre ultravysokotlakové potrubia alebo kritické vysokorizikové priemyselné systémy s prísnymi prevádzkovými normami.

Použiteľné pracovné podmienky:Je široko používaný v strednotlakových priemyselných potrubiach, preprave chemických tekutín, priemyselných vykurovacích systémoch, pomocných potrubiach ropy a plynu, zariadeniach na spracovanie potravín a konvenčných zámorských inžinierskych projektoch. Väčšina medzinárodných štandardných objednávok OEM uprednostňuje 2PC závitové guľové ventily pre ich spoľahlivú kvalitu a vynikajúci nákladový výkon.

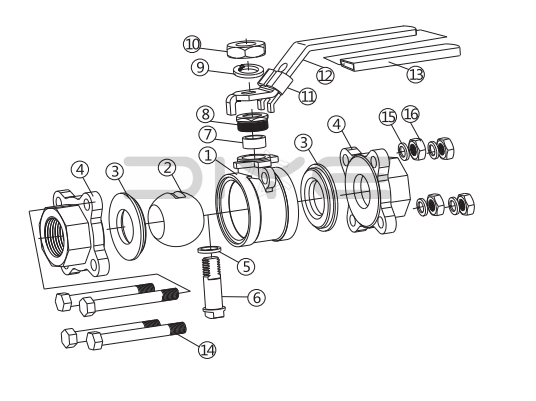

3. Čo je to závitový guľový ventil 3PC?

The3PC závitový guľový ventilje zostavený z troch nezávislých častí: ľavé telo ventilu, pravé telo ventilu a stredné telo ventilu. Guľové jadro a všetky tesniace komponenty sú plne uzavreté v stredovom tele s pevným obojstranným skrutkovým upevnením. Toto konštrukčné riešenie z neho robí najkvalitnejší a najspoľahlivejší závitový guľový ventil na trhu.

Vlastnosti a výhody:Tento ventil poskytuje vynikajúcu odolnosť voči vysokému tlaku, odolnosť proti výbuchu a výkon s nulovým únikom s mimoriadne stabilnou štruktúrou. Dizajn plne uzavretého guľového jadra účinne zabraňuje poškodeniu komponentov spôsobenému priamym nárazom média. Podporuje kompletnú demontáž, dôkladné vnútorné čistenie a úplnú výmenu všetkého príslušenstva, čo umožňuje opakované dlhodobé používanie. Jeho celková životnosť ďaleko prevyšuje životnosť guľových ventilov 1PC a 2PC.

Obmedzenia:Zložitá trojdielna konštrukcia vedie k vyšším výrobným nákladom a vyšším jednotkovým cenám. Medzitým sa vyznačuje väčšou veľkosťou a vyššou hmotnosťou v porovnaní s modelmi 1PC a 2PC.

Použiteľné pracovné podmienky:Je to najlepšia voľba pre vysokotlakové, vysoko presné a vysoko rizikové priemyselné potrubné systémy, vrátane korozívnych chemických médií, vysokoteplotných parovodov, ropných prepravných vedení, farmaceutických výrobných zariadení, nepretržite prevádzkovaných priemyselných zariadení a vysokoštandardných medzinárodných inžinierskych projektov.

4. Hlavné rozdiely medzi 1PC / 2PC / 3PC guľovými ventilmi

Pre obstarávanie na mieste a konštrukčný návrh si používatelia môžu vybrať správny typ ventilu na základe skutočného tlaku v potrubí, vlastností média a neskorších nárokov na údržbu:1PC: Ideálne pre nízkotlakové potrubia s bežnými nekorozívnymi médiami, vhodné pre projekty s obmedzeným rozpočtom a bez potreby pravidelnej údržby.2PC: Ideálne pre stredotlakové potrubia s bežnými priemyselnými médiami. Dokonale vyvažuje kvalitu, výkon a náklady a umožňuje bežnú údržbu, čím sa stáva najrozšírenejším a najbežnejšie používaným typom guľového ventilu so závitom. 3PC: Navrhnuté pre scenáre práce s vysokým tlakom, vysokou teplotou a koróziou, spĺňajúce prísne priemyselné bezpečnostné normy a požiadavky na dlhodobú životnosť.

5. Najčastejšie otázky týkajúce sa výberu závitového guľového ventilu

Q1: Ktorý typ funguje najlepšie pre exportné inžinierske projekty?
Odpoveď: Väčšina konvenčných zámorských projektov volí 2PC guľové ventily so závitom z nehrdzavejúcej ocele. Tieto ventily sú v súlade s normami ISO, CE a ďalšími hlavnými medzinárodnými normami, vyznačujúce sa stabilným výkonom a konkurencieschopnými cenami. Pre špičkové priemyselné a vysoko rizikové projekty sú spoľahlivejšou voľbou guľové ventily 3PC.

Q2: Môžu sa guľové ventily 1PC použiť pre chemické potrubia?

Odpoveď: Guľové ventily č. 1PC sú použiteľné len pre nízkotlakové a nekorozívne médiá. Pre korozívne kvapaliny a plyny v chemickom priemysle sú povinné guľové ventily 2PC alebo 3PC vyrobené z nehrdzavejúcej ocele 304 alebo 316 na zabezpečenie stabilnej prevádzky.

Q3: Dosahujú guľové ventily 3PC nulový únik?

Odpoveď: Prémiové 3PC závitové guľové ventily využívajú plne uzavretý konštrukčný dizajn a vysoko presné PTFE tesniace príslušenstvo. Môžu realizovať úplnú nulovú netesnosť pri menovitom pracovnom liseure, plne spĺňajúce prísne požiadavky na tesnenie pre priemyselné potrubia s vysokým štandardom.

6. Záver

Záver 1PC, 2PC a 3PC závitové guľové ventily zodpovedajú scenárom aplikácie priemyselných potrubí nízkej, strednej a vysokej kvality. Pri výbere ventilov neexistuje univerzálna najlepšia možnosť, iba tá najvhodnejšia pre skutočné pracovné podmienky. Diye Valve ponúka celý rad 1PC, 2PC a 3PC nerezových závitových guľových ventilov v triedach nehrdzavejúcej ocele 304 a 316. Všetky naše produkty vyhovujú medzinárodným tlakovým normám, pred dodaním prechádzajú prísnymi tlakovými a tesniacimi testami a podporujú prispôsobené riešenia na splnenie rôznych globálnych potrieb obstarávania projektov.
