V moderných priemyselných potrubných systémoch už nie je riadenie prietoku obmedzené na jednoduché operácie otvárania a zatvárania. Priemyselné odvetvia ako chemické spracovanie, úprava vody, ropa a plyn, výroba potravín a farmaceutický priemysel vyžadujú presné, spoľahlivé a korózii odolné riešenia smerovania toku. Medzi najkritickejšie komponenty umožňujúce túto úroveň kontroly patria3-cestné guľové ventily s prírubou z nehrdzavejúcej ocele. Tieto ventily sú navrhnuté tak, aby presmerovali, zmiešali alebo izolovali médiá vo viacerých smeroch potrubia pri zachovaní štrukturálnej integrity vo vysokotlakových a korozívnych podmienkach.
Tento článok poskytuje komplexný rozpis ich štruktúry, pracovných princípov, výhod, kritérií výberu, inštalačných postupov, stratégií údržby a bežných aplikačných scenárov. Zaoberá sa aj skutočnými problémami zákazníkov, ako je predchádzanie únikom, trvanlivosť materiálov, nákladová efektívnosť a výzvy systémovej integrácie.

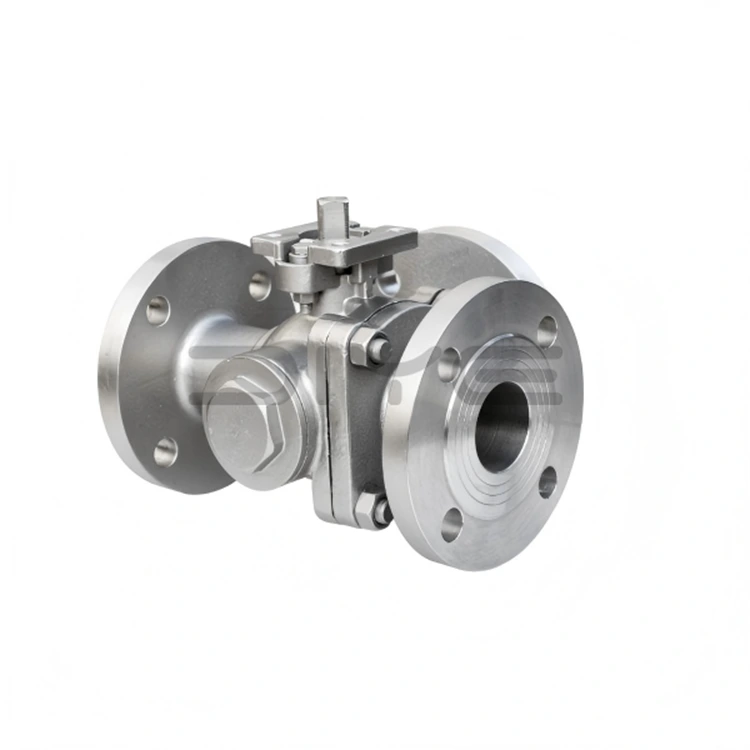

3-cestné guľové ventily s prírubou z nehrdzavejúcej ocele sú skonštruované zariadenia na riadenie prietoku určené na riadenie smeru kvapalín, plynov alebo polotuhých médií v potrubnom systéme. Na rozdiel od štandardných dvojcestných ventilov majú tieto ventily tri porty, ktoré operátorom umožňujú presmerovať tok medzi rôznymi smermi potrubia alebo kombinovať viacero tokov do jedného výstupného prúdu.
Nerezová konštrukcia zaisťuje vynikajúcu odolnosť proti korózii, vysokým teplotám a chemikáliám, vďaka čomu sú ideálne do náročných priemyselných prostredí. Typ prírubového pripojenia ďalej zvyšuje stabilitu inštalácie, znižuje riziko úniku a zjednodušuje údržbu.
Jadro 3-cestného guľového ventilu pozostáva z guľovej gule so stredovým otvorom, telesa ventilu, tesniacich sediel, drieku a prírubových koncových spojov. Keď sa driek otáča, gulička vo vnútri posunie polohu a zarovná vnútorný priechod s rôznymi otvormi na riadenie smeru toku.
Medzi kľúčové komponenty patria:
Pracovný mechanizmus je jednoduchý, ale vysoko efektívny. Otočenie o 90° alebo 180° určuje, či je prietok presmerovaný, zmiešaný alebo izolovaný v závislosti od konfigurácie ventilu.
V 3-cestných guľových ventiloch existujú dve primárne konfigurácie prietoku, z ktorých každá slúži iným prevádzkovým požiadavkám.
Výber medzi L-portom a T-portom závisí od toho, či systém vyžaduje distribúciu alebo zmiešavanie mediálnych tokov.
Široké používanie trojcestných guľových ventilov s prírubou z nehrdzavejúcej ocele je poháňané ich bezkonkurenčnou kombináciou odolnosti a prevádzkovej flexibility.
Tieto výhody výrazne znižujú prestoje a prevádzkové riziká v priemyselných systémoch.
3-cestné prírubové guľové ventily z nehrdzavejúcej ocele sú široko používané v rôznych priemyselných odvetviach vďaka ich prispôsobivosti a spoľahlivosti.
Výber správneho 3-cestného nerezového prírubového guľového ventilu vyžaduje starostlivé vyhodnotenie prevádzkových podmienok.
Správna inštalácia je nevyhnutná na zabezpečenie dlhodobej spoľahlivosti a výkonu.
Pravidelná údržba predlžuje životnosť ventilu a zaisťuje prevádzkovú bezpečnosť.
Bežné problémy zahŕňajú úniky, tuhosť pri otáčaní a zníženú účinnosť tesnenia, ktorým sa často dá predísť rutinnou kontrolou.
| Typ ventilu | Flow Control | Trvanlivosť | Údržba | Najlepší prípad použitia |
|---|---|---|---|---|
| 3-cestný guľový ventil | Vysoká flexibilita | Výborne | Nízka | Viacsmerné prietokové systémy |
| Hradlový ventil | Iba zapnuté/vypnuté | Vysoká | Stredná | Izolačné systémy |
| Guľový ventil | Presné škrtenie | Mierne | Vysoká | Regulácia prietoku |
| Parameter | Špecifikácia |
|---|---|
| Materiál | Nehrdzavejúca oceľ 304/316 |
| Rozsah veľkostí | DN15 - DN300 |
| Hodnotenie tlaku | PN16 - PN40 |
| Rozsah teplôt | -20 °C až 200 °C |
| Typ pripojenia | Prírubové (ANSI / DIN / JIS) |
Q1: Aká je hlavná funkcia 3-cestného prírubového guľového ventilu z nehrdzavejúcej ocele?
Riadi a presmeruje tok tekutiny medzi viacerými smermi potrubia.
Q2: Dokážu tieto ventily zvládnuť korozívne kvapaliny?
Áno, konštrukcia z nehrdzavejúcej ocele ich robí vysoko odolnými voči korózii.
Q3: Aký je rozdiel medzi L-portom a T-portom?
L-port odvádza tok, zatiaľ čo T-port umožňuje miešanie a viacsmernú reguláciu toku.
Q4: Sú tieto ventily vhodné na automatizáciu?
Áno, môžu byť vybavené pneumatickými alebo elektrickými pohonmi.
Q5: Ako dlho je životnosť?
Pri správnej údržbe vydržia mnoho rokov aj v náročných podmienkach.
3-cestné prírubové guľové ventily z nehrdzavejúcej ocele sú nepostrádateľnou súčasťou moderných priemyselných prietokových systémov. Ich schopnosť riadiť zložité prietokové cesty, odolávať drsným prostrediam a udržiavať dlhodobú prevádzkovú stabilitu z nich robí preferovanú voľbu vo viacerých odvetviach.
Pre priemyselné odvetvia, ktoré hľadajú spoľahlivý výkon, znížené náklady na údržbu a zvýšenú efektivitu systému, sú investície do vysokokvalitných ventilových riešení nevyhnutné.
