A posúvač z kovanej oceleje priemyselný izolačný ventil určený na spustenie alebo zastavenie prietoku tekutiny pohybom uzáveru vertikálne do alebo von z prietokového kanála. Jeho kované komponenty obsahujúce tlak, kompaktné konštrukčné možnosti a dostupnosť v rôznych materiáloch a tlakových triedach z neho robia praktickú voľbu pre náročné potrubné systémy, vrátane ropných a plynárenských zariadení, elektrární, jednotiek na chemické spracovanie a parných aplikácií.
Výber správneho ventilu však zahŕňa viac ako len výber nominálnej veľkosti potrubia. Kupujúci musia posúdiť prevádzkový tlak, teplotu, kompatibilitu tekutín, koncové pripojenia, príslušné normy a požiadavky na údržbu. Táto príručka vysvetľuje, ako kované oceľové posúvače fungujú, kde sa používajú a ako špecifikovať vhodný produkt pre spoľahlivú dlhodobú službu.
Obsah
- Čo je kovaný oceľový uzatvárací ventil?
- Ako funguje kovaný oceľový uzatvárací ventil?
- Aké sú jeho hlavné výhody?
- Kde sa používajú kované oceľové uzatváracie ventily?
- Aké materiály sú k dispozícii?
- Aké typy a koncové pripojenia sú k dispozícii?
- Ako sa to porovnáva s uzatváracím ventilom z liatej ocele?
- Ako si môžu kupujúci vybrať správny ventil?
- Ako by mal byť nainštalovaný a udržiavaný?
- Akým bežným chybám pri nákupe sa treba vyhnúť?
- Často kladené otázky
1. Čo je to kovaný oceľový uzatvárací ventil?

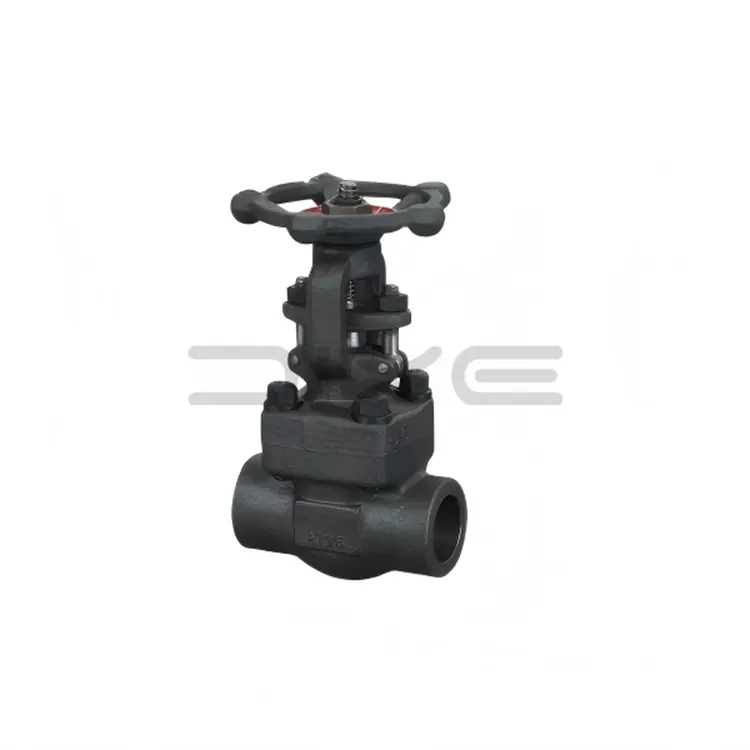

Oceľový kovaný posúvač je mechanický ventil, ktorého teleso a v závislosti od konštrukcie ďalšie komponenty obsahujúce tlak sú vyrobené z kovanej ocele. Počas kovania sa zahriaty kov tvaruje pod tlakovou silou. Tento proces môže vytvoriť relatívne jednotnú štruktúru materiálu a znížiť typy vnútorných diskontinuít spojených s niektorými procesmi odlievania, hoci konečná kvalita stále závisí od špecifikácií materiálu, praxe kovania, tepelného spracovania, obrábania a kontroly.
Ventil riadi prietok cez pohyblivú bránu, bežne nazývanú klin. Keď je ventil úplne otvorený, posúvač sa posunie mimo hlavný prietokový kanál. Po úplnom zatvorení zapadne do sedacích plôch, aby prerušil prietok.
Kované oceľové posúvače sa bežne vyberajú pre priemyselné potrubia s malým priemerom a pre vysokotlakové prevádzky. Kompaktné ventily z kovanej ocele sú často špecifikované podľa API 602, v závislosti od rozsahu normy a zvoleného dizajnu produktu.
2. Ako funguje kovaný oceľový uzatvárací ventil?
Kovaný oceľový posúvač využíva lineárny pohyb posúvača na zabezpečenie regulácie prietoku. Väčšina manuálnych návrhov funguje prostredníctvom ručného kolesa pripojeného k závitovému drieku. V závislosti od konštrukcie sa vreteno počas prevádzky viditeľne zdvihne alebo zostáva v pevnej vertikálnej polohe pri otáčaní, aby sa brána pohybovala.
Otvorenie ventilu
Otáčaním ručného kolesa v smere otvárania sa brána posúva preč od sedacej plochy. Akonáhle uzáver uvoľní prietokový kanál, tekutina môže prechádzať ventilom s relatívne malou prekážkou v porovnaní s mnohými konštrukciami škrtiacich ventilov.
Uzavretie ventilu
Otočením ručného kolesa v opačnom smere sa brána posúva smerom k sedadlám. Správne prispôsobené dosadacie plochy vytvárajú zamýšľanú uzatváraciu funkciu, keď ventil dosiahne svoju špecifikovanú uzavretú polohu.
Prečo záleží na prevádzkovej polohe
Uzatváracie ventily sú primárne určené pre plne otvorenú alebo plne uzavretú prevádzku. Udržiavanie bežného posúvača čiastočne otvoreného po dlhšiu dobu môže vystaviť posúvač a dosadacie plochy vysokorýchlostnému prúdeniu, vibráciám, erózii a nerovnomernému opotrebovaniu. Tam, kde sa vyžaduje plynulá regulácia prietoku, je často vhodnejší vhodne zvolený guľový ventil alebo regulačný ventil.
Skutočný prevádzkový moment ventilu, prietoková kapacita a uzatvárací výkon závisia od jeho konštrukcie, rozmerov, tlakového rozdielu, charakteristík kvapaliny a stavu. Kupujúci by mali radšej použiť dokumentáciu výrobcu, než predpokladať, že všetky kované oceľové posúvače fungujú rovnako.
3. Aké sú hlavné výhody kovaných oceľových uzatváracích ventilov?
3.1 Sila pre náročný servis
Správne vyrobené kované komponenty môžu ponúknuť priaznivé mechanické vlastnosti a konzistenciu materiálu. Vďaka tomu je konštrukcia z kovanej ocele atraktívna pre aplikácie zahŕňajúce zvýšené tlaky, zmeny teplôt a náročné prevádzkové podmienky, keď je zvolený materiál a konštrukcia ventilu vhodná.
3.2 Kompaktné možnosti inštalácie
Mnoho kovaných oceľových posúvačov je dostupných v kompaktných konfiguráciách pre procesné linky s malým priemerom, pomocné potrubia, prípojky prístrojov, odtoky a vetracie otvory. Ich rozmery môžu byť užitočné tam, kde je priestor na inštaláciu obmedzený.
3.3 Výber viacerých materiálov
V závislosti od sortimentu si kupujúci môžu vybrať uhlíkovú oceľ, nízkoteplotnú uhlíkovú oceľ, legovanú oceľ alebo nehrdzavejúcu oceľ. Prispôsobenie materiálu procesnej kvapaline a teplote pomáha zvládať riziká korózie, mechanické nároky a životnosť.
3.4 Priama funkcia izolácie
Mechanizmus brány je navrhnutý skôr na prevádzku zapnutia a vypnutia než na plynulé nastavenie prietoku. Vo vhodných aplikáciách to poskytuje jasný prevádzkový účel a môže zjednodušiť návrh systému.
3.5 Flexibilné konfigurácie pripojenia
V závislosti od veľkosti ventilu, tlakovej triedy, výrobcu a konštrukčného štandardu môžu byť k dispozícii závitové, hrdlové, tupé a prírubové spojenia. Táto flexibilita umožňuje inžinierom koordinovať ventil s existujúcimi potrubnými usporiadaniami.
- Potenciálne priaznivá pevnosť a štrukturálna konzistencia z vhodnej kovanej konštrukcie.
- Kompaktné prevedenie pre vybrané aplikácie s malou dierou.
- Materiálové možnosti pre rôzne požiadavky na tlak, teplotu a koróziu.
- Praktická izolácia procesných kvapalín v kompatibilných systémoch.
- Možnosti pripojenia, ktoré podporujú rôzne požiadavky na inštaláciu.
4. Kde sa používajú kované oceľové uzatváracie ventily?
Vhodnosť kovaného oceľového posúvača závisí od prevádzkových podmienok a schválenej konštrukčnej špecifikácie. Bežné oblasti použitia zahŕňajú nasledujúce.
Spracovanie ropy a plynu
Kované oceľové ventily môžu byť inštalované v procesnom potrubí, pomocných potrubiach, odberných miestach, odtokoch a iných izolačných miestach. Pred výberom je potrebné stanoviť kompatibilitu materiálu, menovité hodnoty tlaku a teploty a akékoľvek požiadavky na kyslý servis.
Systémy výroby energie a pary
Elektrárne používajú izolačné ventily v pomocných službách súvisiacich s parou, systémoch napájacej vody a iných procesných linkách. Vysokoteplotná prevádzka vyžaduje starostlivé posúdenie pevnosti materiálu, hodnotenia tlaku a teploty, tesniacich materiálov a tepelných cyklov.
Chemické a petrochemické zariadenia
Chemické spracovanie môže zahŕňať agresívne kvapaliny, zvýšené teploty alebo nebezpečné médiá. Môže byť potrebná nehrdzavejúca oceľ alebo vhodná zliatina, ale žiadny materiál by sa nemal považovať za univerzálne odolný voči korózii. Kompatibilita musí byť potvrdená pre skutočnú chemickú koncentráciu, teplotu a prevádzkové prostredie.
Priemyselné služby
Stlačené siete, vodné systémy, tepelné zariadenia a všeobecné priemyselné potrubia môžu používať kované oceľové posúvače, ak tlaková trieda ventilu, materiál a pripojenia spĺňajú požiadavky projektu.
5. Aké materiály sú dostupné pre kované oceľové uzatváracie ventily?
Výber materiálu ovplyvňuje udržiavanie tlaku, teplotnú schopnosť, odolnosť proti korózii a celkové požiadavky na údržbu. Medzi bežné materiálne rodiny patria nasledujúce príklady.

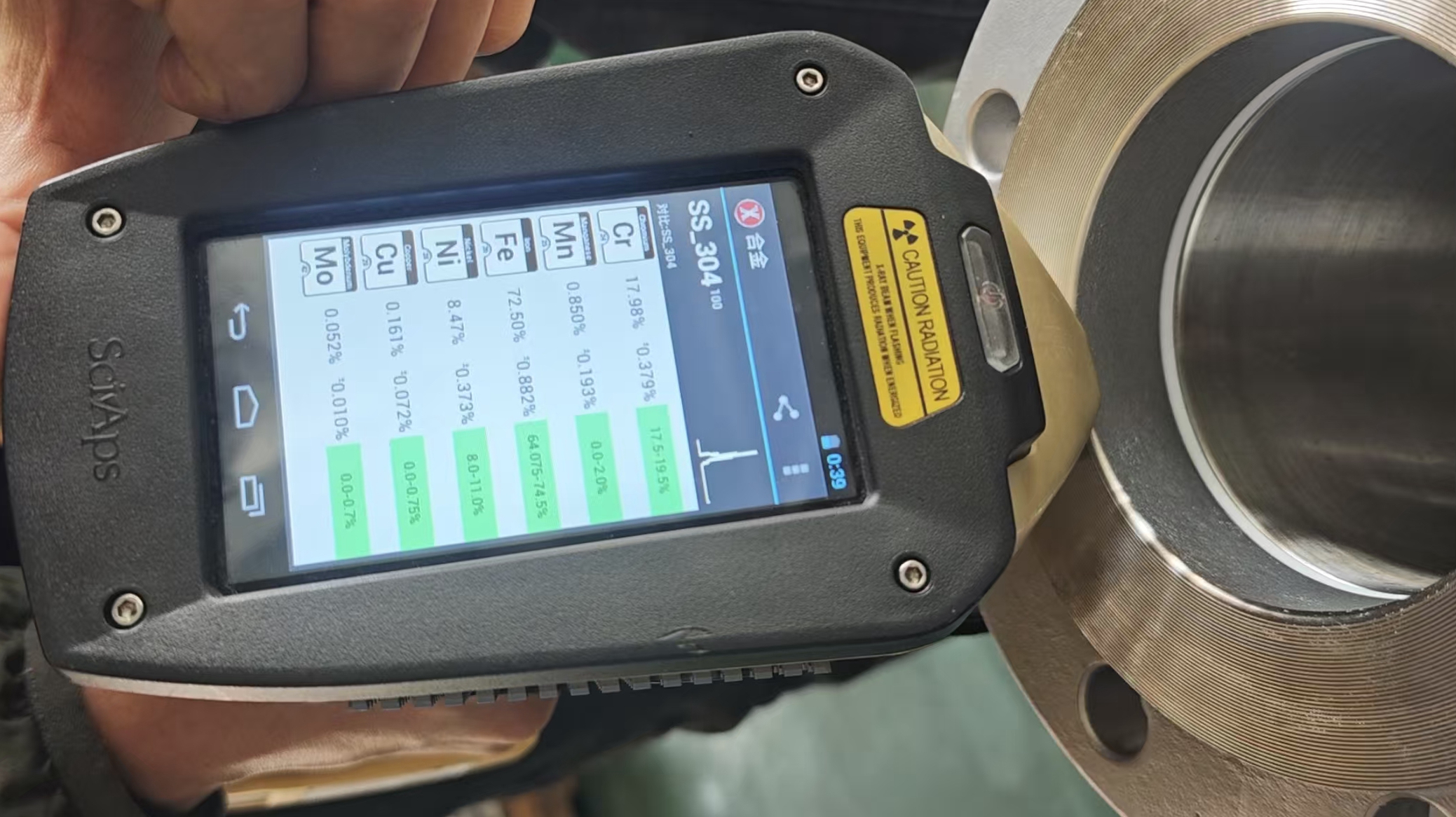

| Materiál | Typické vlastnosti | Úvahy o výbere |
|---|---|---|
| Uhlíková oceľ ASTM A105 | Bežná kovaná uhlíková oceľ pre všeobecné priemyselné služby | Overte príslušný teplotný rozsah, menovitý tlak a kompatibilitu tekutín. |
| ASTM A350 LF2 | Kovaná uhlíková oceľ určená pre vhodné nízkoteplotné aplikácie | Potvrďte požiadavky nárazovej skúšky a minimálnu konštrukčnú teplotu. |
| ASTM A182 F11 / F22 | Typy legovanej ocele používané vo vybraných prevádzkach pri zvýšených teplotách | Skontrolujte príslušné tepelné spracovanie, triedu materiálu a limity tlaku a teploty. |
| ASTM A182 F304 / F316 | Možnosti z nehrdzavejúcej ocele pre vybrané korozívne prostredia | Vyhodnoťte chemickú kompatibilitu, vystavenie chloridom a požadovanú odolnosť proti korózii. |
Tieto príklady nie sú zameniteľné a tabuľka nenahrádza schválenú špecifikáciu materiálu. Presná trieda musí byť k dispozícii v produktovom sortimente výrobcu a musí byť kompatibilná s príslušnou konštrukčnou normou ventilu.
Neprehliadnite vnútorné komponenty
Samotný materiál telesa neurčuje úplný výkon ventilu. Kupujúci by si tiež mali prezrieť bránu alebo klin, vreteno, povrchy sedla, tesnenie, tesnenie veka a ďalšie komponenty navlhčené alebo obsahujúce tlak. Materiály obloženia a tesniace zostavy musia byť vhodné pre kvapalinu a očakávané prevádzkové podmienky.
6. Aké typy a koncové pripojenia sú k dispozícii?
6.1 Konfigurácie kapoty
Priskrutkovaná konštrukcia veka využíva upevňovacie prvky na pripojenie veka k telu ventilu. Pre určité aplikácie a produktové rady môže byť k dispozícii dizajn tlakovo utesneného alebo zváraného krytu. Vhodná konfigurácia závisí od špecifikovanej normy, tlakovej triedy, stratégie údržby a konštrukcie výrobcu.
6.2 Konštrukcia so stúpajúcou a bez stúpajúcou stopkou
V konfigurácii so stúpajúcou stopkou sa stopka pri otváraní ventilu pohybuje nahor, čo pomáha operátorom vizuálne identifikovať polohu brány. Usporiadanie vretena bez stúpania udržuje vonkajšiu výšku vretena relatívne konštantnú, čo môže byť užitočné tam, kde je obmedzená vertikálna vôľa. Dostupné konfigurácie sa líšia podľa dizajnu.
6.3 Možnosti ukončenia pripojenia
| Pripojenie | Typické použitie | Kľúčová úvaha |
|---|---|---|
| Závitové | Kompatibilné potrubné systémy s malým priemerom | Potvrďte tvar závitu, veľkosť, spôsob tesnenia a príslušné obmedzenia tlaku. |
| Hrdlový zvar | Vybrané malodierové zvárané potrubie | Skontrolujte rozmery zásuvky, postupy zvárania a požiadavky na inštaláciu. |
| Tupý zvar | Zvárané potrubné systémy tam, kde je to špecifikované | Potvrďte prípravu konca, kompatibilitu hrúbky steny a požiadavky na zváranie. |
| Prírubové | Potrubné systémy vyžadujúce odpojiteľné spoje | Zodpovedajte rozmerom príruby, obloženiu, tesneniu, skrutkám a menovitému tlaku. |
Nie každé pripojenie je dostupné pre každú veľkosť alebo tlakovú triedu. Špecifikácia nákupu by mala explicitne identifikovať požadované pripojenie namiesto spoliehania sa na všeobecný popis produktu.
7. Ako sa kovaný oceľový uzatvárací ventil porovnáva s uzatváracím ventilom z liatej ocele?
Hlavným rozdielom je výrobný proces použitý na vytvorenie tela ventilu a ďalších príslušných komponentov. Kovanie tvaruje pevný kov pod tlakovou silou, zatiaľ čo odlievanie tvorí komponenty nalievaním roztaveného kovu do formy. Každá metóda môže produkovať spoľahlivé ventily, keď sú vhodné požiadavky na dizajn, výrobné kontroly, materiály a kontroly.
| Porovnávací faktor | Kovaný oceľový uzatvárací ventil | Oceľový uzatvárací ventil |
|---|---|---|
| Výrobný proces | Kov je tvarovaný kovaním. | Roztavený kov sa formuje vo forme. |
| Spoločné umiestnenie produktu | Kompaktné a malodierové aplikácie, vrátane mnohých vysokotlakových prevedení. | Často sa používa pre väčšie veľkosti ventilov a širokú škálu priemyselných potrubných systémov. |
| Štruktúra materiálu | Môže poskytnúť priaznivý prietok zrna a konzistenciu materiálu. | Kvalita závisí od konštrukcie odliatku, kontroly procesu a kontroly defektov. |
| Flexibilita dizajnu | Závisí od kapacity kovania, geometrie a požiadaviek na obrábanie. | Dokáže sa prispôsobiť zložitým tvarom a väčším konfiguráciám tela. |
| Priorita výberu | Zvážte kvalitu kovania, konštrukčný štandard, veľkosť a servisné podmienky. | Zvážte kvalitu odliatku, konštrukčný štandard, veľkosť a servisné podmienky. |
Žiadna konštrukcia nie je automaticky najlepšou voľbou pre každú aplikáciu. Kovaný ventil môže byť výhodnejší pre kompaktné vysokotlakové vedenie, zatiaľ čo odlievaný ventil môže byť praktickejší pre systém s väčším priemerom. Správne rozhodnutie by malo byť založené na technických požiadavkách, schválených normách, certifikácii materiálov a celkových nákladoch na životný cyklus, a nie na samotnej výrobnej terminológii.
8. Ako si môžu kupujúci vybrať správny uzatvárací ventil z kovanej ocele?
Pre obstarávacie tímy môže neúplná špecifikácia ventilu viesť k oneskoreniu ponuky, nesprávnym dodávkam, problémom s inštaláciou alebo nevhodným prevádzkovým výkonom. Pri príprave dopytu použite nasledujúci kontrolný zoznam.
Pri vyžiadaní cenovej ponuky od Wenzhou Diye Valve And Fittings Co., Ltd. môžu kupujúci použiť tento kontrolný zoznam na usporiadanie technických požiadaviek a zníženie rizika opakovaného objasňovania špecifikácií.
Konečný výber a schválenie ventilu by mal vykonať kvalifikovaný personál v súlade s platným predpisom o potrubí, špecifikáciou projektu a certifikovanou dokumentáciou výrobcu.
9. Ako by sa mal inštalovať a udržiavať kovaný oceľový uzatvárací ventil?
Pred inštaláciou
- Skontrolujte typový štítok, identifikáciu materiálu, triedu tlaku, veľkosť, koncové pripojenia a špecifikáciu nákupu.
- Skontrolujte ventil, či nie je poškodený prepravou, kontaminovaný, koróziou alebo poškodenými tesniacimi plochami.
- Overte, či je ventil kompatibilný s médiom v potrubí a skutočnými podmienkami tlaku a teploty.
- Udržujte vnútorný priechod čistý a chráňte odkryté konce až do inštalácie.
Počas inštalácie
- Dodržujte pokyny výrobcu na inštaláciu a príslušné postupy pre potrubie.
- Zarovnajte ventil s potrubím bez nátlaku na teleso alebo pomocou ventilu na opravu nesprávneho nastavenia potrubia.
- Pre vybrané spojenie použite vhodné tesnenia, spojovacie prvky, materiály na utesnenie závitov a postupy zvárania.
- Zabráňte poškodeniu vnútorných súčastí, tesnení alebo sedacích povrchov teplu zo zvárania alebo úlomkom.
- Uistite sa, že ručné koleso alebo pohon možno bezpečne ovládať a že je k dispozícii dostatočný priestor pre údržbu.
Pri bežnej údržbe
Vytvorte plán kontroly na základe náročnosti servisu, prevádzkovej frekvencie, odporúčaní výrobcu a bezpečnostných postupov na mieste. Skontrolujte vonkajšiu netesnosť okolo upchávky vretena a spoja veka, koróziu, nezvyčajný prevádzkový odpor a viditeľné poškodenie. Preskúmajte akúkoľvek stratu vypínacieho výkonu skôr, ako sa stane väčším prevádzkovým problémom.
Pred kontrolou alebo údržbou izolujte systém, odtlakujte ho, vypustite alebo prepláchnite príslušnú časť podľa potreby a overte bezpečné podmienky. Nikdy neuvoľňujte časti obsahujúce tlak, keď je ventil pod tlakom. Nebezpečné kvapaliny, vysoké teploty a zachytený tlak vyžadujú vhodné kontroly a kvalifikovaný personál.
10. Akým bežným chybám pri nákupe sa treba vyhnúť?
Výber len podľa tlakovej triedy
Tlaková trieda nepredstavuje jeden univerzálny prípustný tlak pri každej teplote. Potvrďte menovitú hodnotu tlaku a teploty špecifické pre materiál a limity celej zostavy ventilu.
Ignorovanie tekutiny a vnútorných materiálov
Pevné kované telo nemôže kompenzovať nekompatibilné vreteno, sedlo, tesnenie alebo tesnenie. Prezrite si kompletný zoznam materiálov pre zamýšľanú službu.
Použitie posúvača na plynulé škrtenie
Bežné posúvače sú určené hlavne na izoláciu. Pre nepretržitú moduláciu zvážte regulačný ventil alebo iný dizajn špeciálne navrhnutý na škrtenie.
Za predpokladu, že každý výrobca ponúka rovnakú konfiguráciu
Rozsahy veľkostí, tlakové triedy, usporiadanie krytu, kombinácie obloženia a koncové pripojenia sa líšia podľa produktového radu. Pred objednaním si zaobstarajte písomný technický list a potvrďte presnú konfiguráciu.
Prehliadanie kontrolných dokumentov
V prípade kritických aplikácií môže nízka cenová ponuka bez požadovanej sledovateľnosti materiálu alebo skúšobnej dokumentácie vytvárať dodatočné projektové riziko. Pred nákupom definujte požiadavky na dokumentáciu.
Správna obstarávacia prax začína kompletnou technickou špecifikáciou a končí overením, že dodaný ventil zodpovedá schválenej dokumentácii.
11. Často kladené otázky
Q1. Aký je hlavný účel kovaného oceľového posúvača?
Jeho hlavným účelom je izolovať potrubie povolením alebo zastavením prietoku tekutiny. Vo všeobecnosti je určený skôr na úplne otvorenú alebo úplne zatvorenú prevádzku než na plynulú reguláciu prietoku.
Q2. Je kovaný oceľový posúvač vhodný pre vysokotlakové aplikácie?
Môže byť vhodný, ak jeho konštrukcia, materiály, tlaková trieda, teplotné limity a koncové pripojenia spĺňajú prevádzkové požiadavky. Skutočný povolený tlak sa musí overiť pomocou príslušných menovitých tabuliek a certifikovanej dokumentácie k produktu.
Q3. Čo je API 602?
API 602 je bežne špecifikovaný štandard pre kompaktné oceľové uzatváracie, guľové a spätné ventily v rámci svojho definovaného rozsahu. Kupujúci by si mali overiť príslušné vydanie, typ ventilu, rozsah veľkostí a požiadavky projektu.
Q4. Aký materiál je najlepší pre kovaný oceľový posúvač?
Neexistuje jediný najlepší materiál pre každú aplikáciu. ASTM A105 sa bežne používa pre použitie s uhlíkovou oceľou, A350 LF2 pre špecifikované nízkoteplotné služby, legované ocele pre vybrané úlohy pri zvýšených teplotách a nehrdzavejúce ocele pre vhodné korozívne prostredia. Konečný výber závisí od podmienok procesu a príslušnej špecifikácie.
Q5. Môže sa na paru použiť kovaný oceľový posúvač?
Áno, určité vzory a kombinácie materiálov sú vhodné pre parnú prevádzku. Kupujúci musia pred inštaláciou potvrdiť tlak pary, teplotu, triedu materiálu, kompatibilitu balenia a tesnenia a príslušné hodnoty tlaku a teploty.
Q6. Aký je rozdiel medzi kovaným a oceľovým posúvačom?
Hlavným rozdielom je výrobný proces. Kovanie tvaruje pevný kov pod tlakovou silou, zatiaľ čo odlievanie tvorí komponenty z roztaveného kovu. Oboje môže byť vhodné, ak sa správne riešia požiadavky na kvalitu výroby, dizajn, kontrolu a prevádzku.
Q7. Ktoré koncové pripojenie si mám vybrať?
Výber závisí od veľkosti potrubia, tlakovej triedy, konštrukcie potrubia, požiadaviek na inštaláciu a príslušnej normy. Závitové a objímkové spoje sú bežné vo vybraných konštrukciách s malou dierou, zatiaľ čo usporiadania s tupým zvarom a prírubou môžu vyhovovať iným systémovým požiadavkám.
Q8. Ako môžem znížiť riziko úniku?
Špecifikujte kompatibilné materiály a tesniace komponenty, overte požadovanú kontrolu a tlakové skúšky, nainštalujte ventil podľa pokynov výrobcu a zaveďte bežné kontrolné postupy. Prevencia úniku závisí od kompletnej montáže a správnych prevádzkových postupov.
Q9. Aké informácie by som mal poskytnúť pri vyžiadaní cenovej ponuky?
Uveďte veľkosť ventilu, množstvo, tlakovú triedu, prevádzkový tlak a teplotu, tekuté médium, materiály telesa a obloženia, koncové pripojenie, príslušné normy, požadované dokumenty a miesto doručenia. Technický list alebo špecifikácia potrubia môže pomôcť objasniť technické požiadavky.
Q10. Ako môžem overiť, či kovaný oceľový posúvač spĺňa moje projektové požiadavky?
Prezrite si technický list výrobcu, príslušné konštrukčné normy, materiálové certifikáty, informácie o rozmeroch, dokumentáciu o kontrole a tlakových skúškach a všetky schválenia špecifické pre daný projekt. Pred uvoľnením objednávky potvrďte všetky kritické požiadavky.
Záver
Kovaný oceľový posúvač môže poskytnúť spoľahlivú izoláciu potrubia, keď je konštrukcia, materiál, tlakovo-teplotné hodnotenie a typ pripojenia správne prispôsobené aplikácii. Jeho kompaktné konštrukčné možnosti a dostupnosť vo viacerých materiálových stupňoch ho robia užitočným pre vybranú ropu a plyn, výrobu energie, chemické spracovanie, paru a priemyselné systémy.
Najefektívnejšie nákupné rozhodnutie presahuje cenu. Jasne definovaná technická špecifikácia, príslušné požiadavky na kontrolu, overená materiálová kompatibilita a správne inštalačné postupy pomáhajú znižovať chyby, ktorým sa dá vyhnúť, a podporujú dlhodobú prevádzkovú spoľahlivosť.
Pre kupujúcich hodnotiacich kované oceľové posúvače je dôležitým krokom k úspešnému projektu spolupráca s dodávateľom, ktorý dokáže objasniť konfiguráciu produktu a požiadavky na dokumentáciu.
