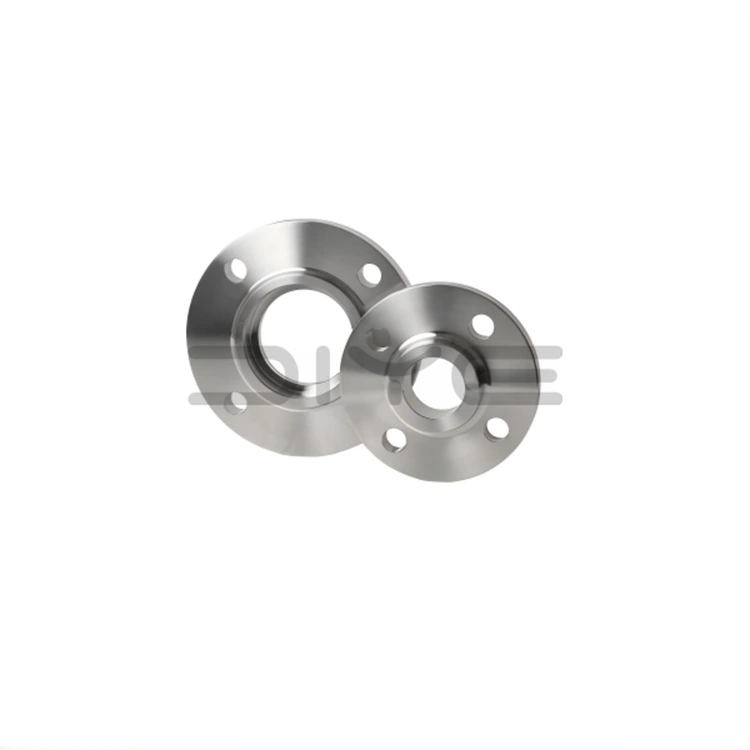

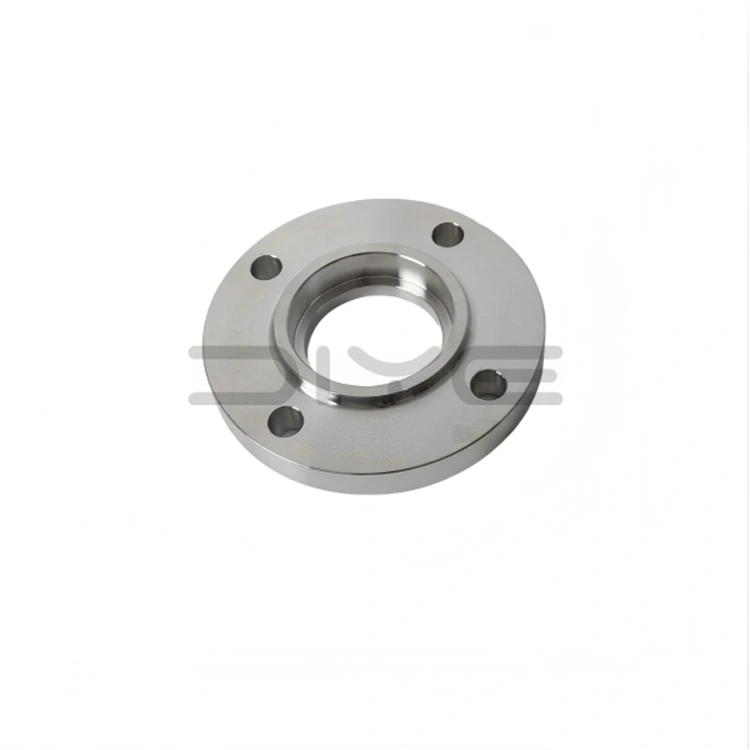

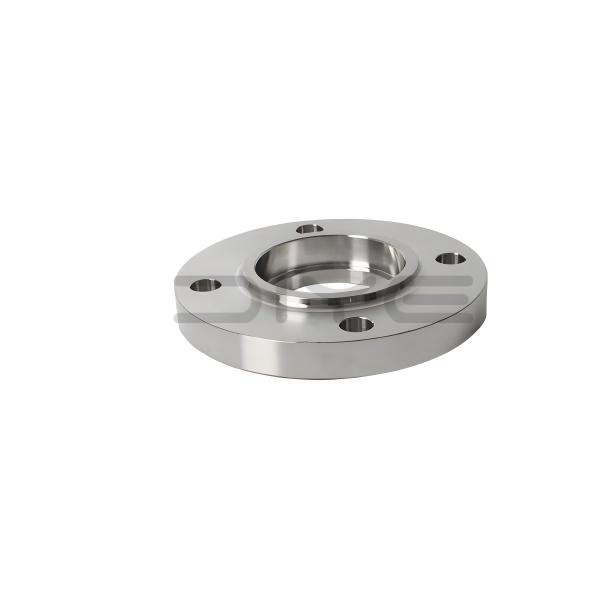

Zváracia príruba

Socket Welding Flange je hrdlová kovaná príruba s vnútornou drážkou pre hrdlo na jednom konci. Počas inštalácie sa oceľová rúra vloží do hrdla a zaistí sa vonkajším kútovým zvarom, čím sa eliminuje potreba skosenia konca rúry alebo použitie nosnej dosky na zvar na tupo. Produkty sa primárne vyrábajú podľa noriem ASME B16.5, ktoré pokrývajú tlakové triedy od triedy 150 do triedy 2500, čo z nich robí preferované odpojiteľné pripojenie pre vysokotlakové potrubné systémy s malým priemerom.

Štandardné typy tesniacich plôch

1. RF (Raised Face): Bežný priemyselný typ, kompatibilný so špirálovo vinutými tesneniami a tesneniami PTFE, vhodný pre všeobecné prevádzkové podmienky.

2. RJ (Ring Joint): Navrhnuté pre extrémne vysoké teploty a vysokotlakové podmienky, kompatibilné s kovovými krúžkovými tesneniami.

3. MFM (Matching Face): Zabraňuje erózii tesnenia a kompresii, zlepšuje stabilitu tesnenia v náročných podmienkach.

Pracovný princíp a proces zvárania

1. Vloženie potrubia: Vložte potrubie do hrdla, kým sa nedotkne vnútorného schodíka, a potom ho mierne zatiahnite, aby ste umožnili tepelnú rozťažnosť.

2. Koutové zváranie: Vykonajte súvislé vonkajšie kútové zvary na spoji vonkajšej steny rúry a hrdla príruby.

3. Tesnenie a uvoľnenie napätia: Zvar poskytuje konštrukčnú fixáciu a utesnenie; vnútorná vôľa absorbuje tepelnú rozťažnosť, čím zabraňuje praskaniu zvaru.

4. Nedeštruktívne testovanie: Zvar môže byť podrobený PT penetračným testom, aby sa zabezpečila presnosť tesnenia kritických systémov s malým priemerom.

Hlavné štrukturálne výhody

1. Samostrediaca príruba na zváranie hrdla: Zabudovaná príruba na zváranie na hrdlo umožňuje automatické vyrovnanie potrubia, zjednodušuje inštaláciu a zabezpečuje vysokú koaxiálnosť.

2. Integrálna kovaná štruktúra: Jednodielna konštrukcia kovaného krku poskytuje vynikajúcu tuhosť a stabilnú odolnosť voči tlaku.

3. Efektívne a pohodlné zváranie: Vyžadujú sa iba vonkajšie kútové zvary, čo umožňuje rýchlu konštrukciu a eliminuje potrebu zvárania s plným prienikom.

4. Ochrana proti tepelnému namáhaniu: V spodnej časti potrubia sa nachádza vyhradená dilatačná medzera, ktorá uvoľňuje tepelné napätie pri vysokej teplote a zabraňuje zlyhaniu spoja.

Špecifikácie a možnosti materiálu

1. Štandardné veľkosti: Primárne DN15–DN50 (NPS 1/2″–2″), optimalizované pre vysokotlakové systémy s malým priemerom.

2. Hodnoty tlaku: Bežne používané špecifikácie sú triedy 300/600 a vyššie, vhodné pre stredný a vysoký tlak.

3. Typy materiálov: Dostupné z uhlíkovej ocele ASTM A105, nehrdzavejúcej ocele 304/316L, legovanej ocele a nízkoteplotnej kovanej ocele.

Aplikačné scenáre a možnosti služieb

Príruby na zváranie zásuviek DIYE VALVE sú široko používané v ropných a plynárenských, chemických, energetických a medzinárodných inžinierskych projektoch. Ponúkame štandardné veľkosti na sklade, ako aj plne prispôsobené riešenia pre neštandardné veľkosti a špeciálne materiály. Každý produkt sa dodáva s kompletnou originálnou správou o kontrole kvality výrobcu, certifikátom materiálu, údajmi o detekcii chýb a úplným súborom exportných dokumentov, ktoré zaisťujú úplný súlad s požiadavkami rôznych projektov na celom svete.

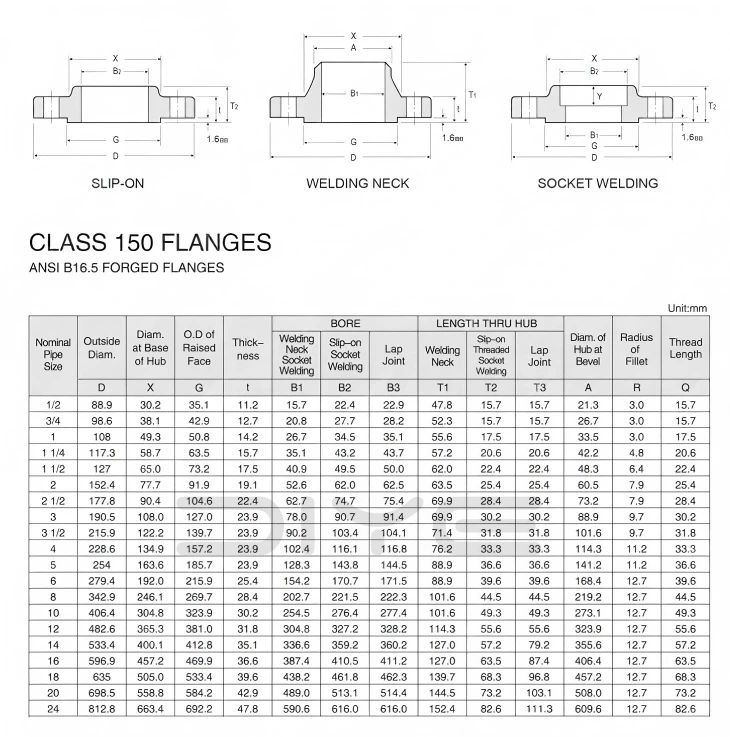

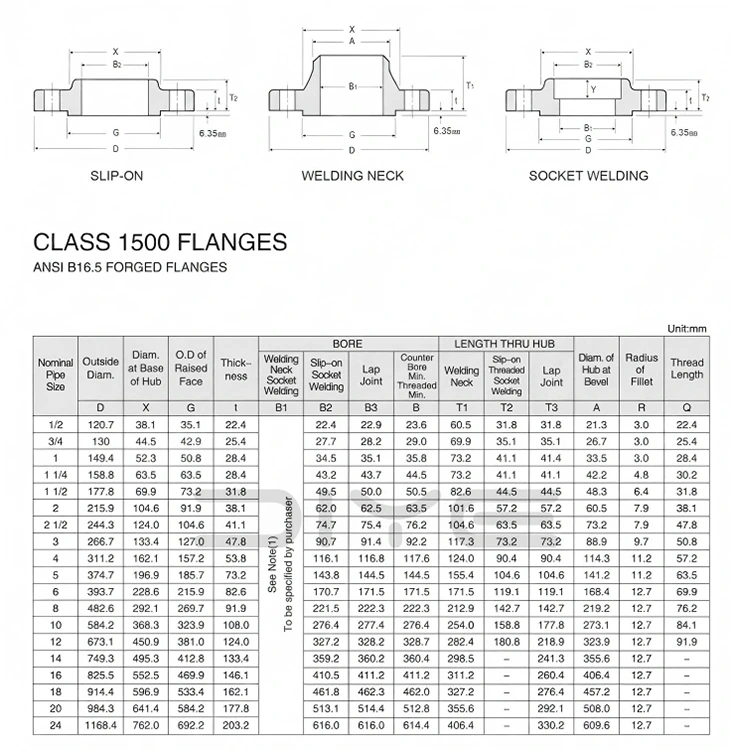

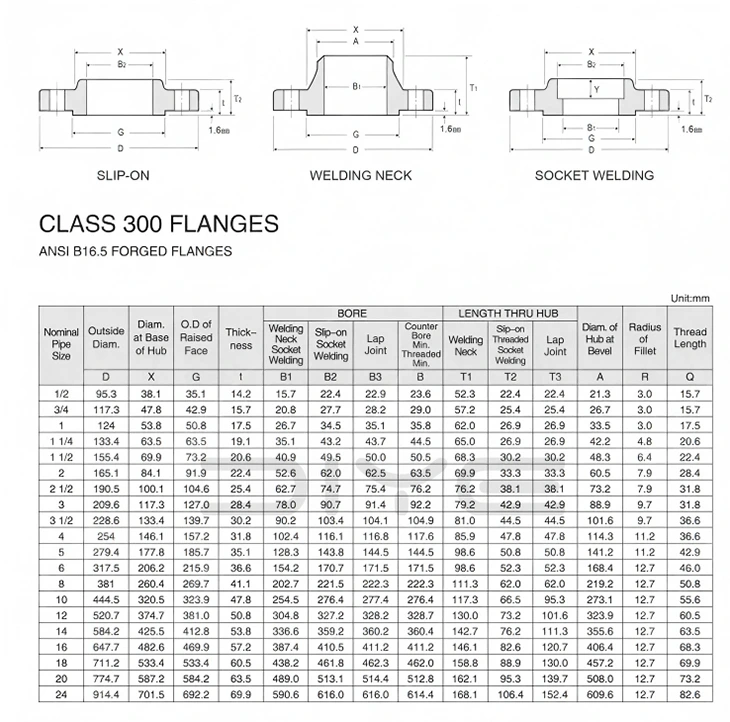

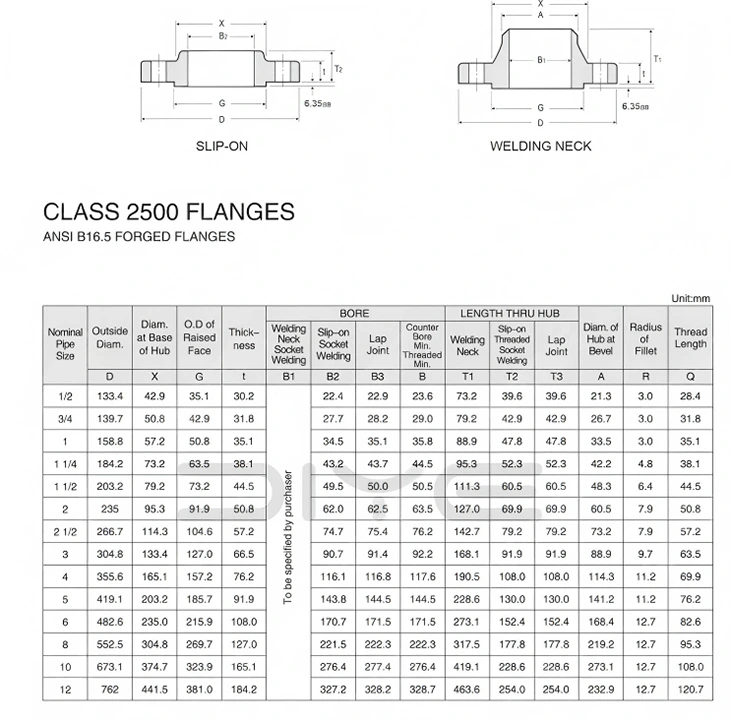

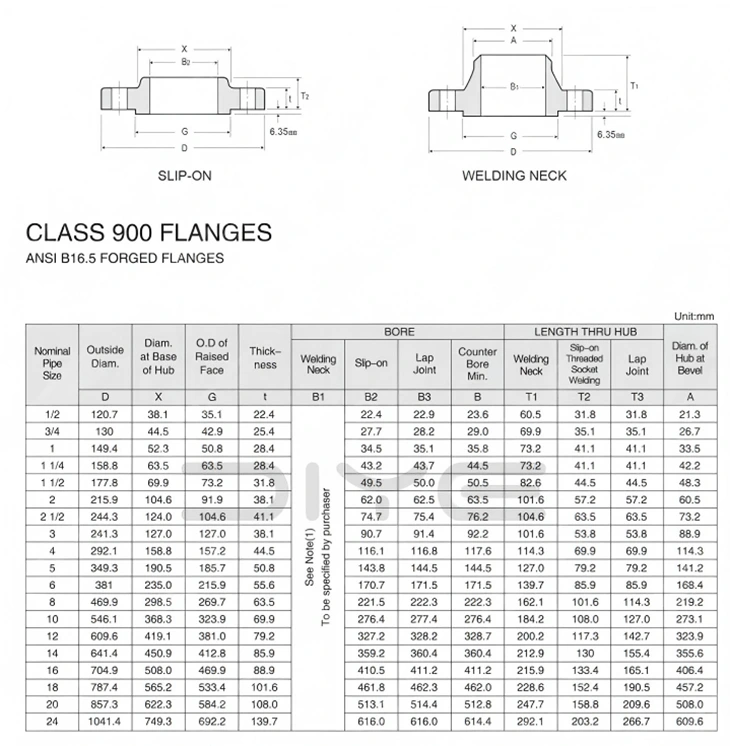

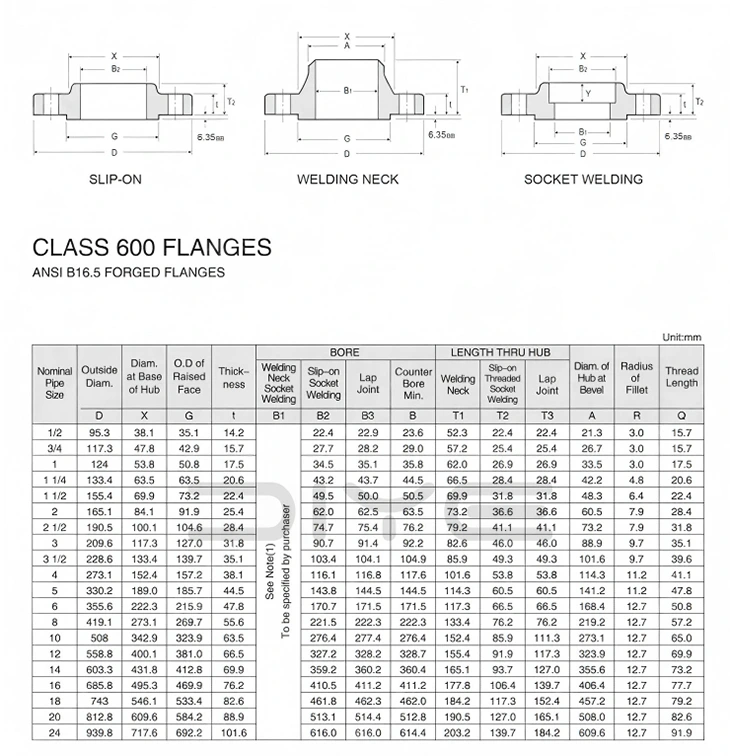

Technické parametre
