GOST 12820-80 Príruba

Naša príruba GOST 12820-80 sa vyrába na základe dvoch základných štandardných systémov GOST, ktoré tvoria kompletný technický systém kompatibilný s tradičnými ruskými špecifikáciami a špecifikáciami potrubí novej generácie:

1. GOST 12820-80: Klasická norma špeciálne pre stredotlakové a nízkotlakové oceľové násuvné príruby, vhodné pre PN 0,1–2,5 MPa, DN10–1600, primárne vybavené tesniacimi plochami RF/FF, široko používané v bežných komunálnych a všeobecných priemyselných potrubiach.

2. GOST 33259-2015: Nová univerzálna hlavná norma nahrádzajúca starú normu, pokrývajúca všetky tlakové menovité hodnoty (PN1–250) a všetky typy prírub vrátane nasúvacích, zvarových, voľných a slepých prírub, spĺňajúce potreby vysokotlakových a diverzifikovaných projektov.

Hlavné parametre produktu

1. Rozsah tlaku a priemeru

- Menovitý tlak (PN): 6 úrovní (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), pokrývajúcich prevádzkové podmienky od 0,1 do 2,5 MPa.

- Menovitý priemer (DN): DN10–1600 (½"–64"), ktorý zodpovedá špecifikáciám hlavného priemyselného potrubia.

2. Typ tesniacej plochy

- Štandardný typ: RF (Raised Face, Typ 02) s vodoryskou, drsnosť Ra≤3,2μm; FF (Flat Face, Typ 01) zarovnané s rovinou príruby.

- Voliteľné typy: MFM (Raised Face), TG (Tongue & Groove), vhodné pre vysokotlakové/korozívne prostredie.

3. Výber materiálu

Používa bežné ruské normy a medzinárodné ekvivalentné materiály v súlade s normou GOST 12816-80:

- Nerezová oceľ: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Uhlíková oceľ: St20, St35; Nízkolegovaná oceľ: 16Mn.

Výroba a zabezpečenie kvality

1. Kontrola výroby

- Presnosť rozmerov, vrátane vonkajšieho priemeru, vnútorného priemeru, vzdialenosti stredu otvoru pre skrutku, hrúbky a výšky tesniaceho povrchu, prísne dodržiava štandardné tabuľky;

- Pokročilé procesy CNC obrábania a kovania zaisťujú stabilný výkon produktu a vysokú konzistenciu.

2. Kontrola kvality

- Kompletná kontrola: vizuálna kontrola, meranie rozmerov a hydrostatická skúška 1,5-násobku menovitého tlaku;

- Kompletná certifikácia: Pre každú dávku sa poskytuje certifikát materiálu GOST, certifikácia EAC a správa o kontrole kvality.

Pokrytie typu príruby:

1. 01: Plochá príruba (PL, typ jadra GOST 12820-80)

2. 02: Príruba zásuvky (SO)

3. 03: Voľná ​​príruba (LJ)

4. 04: Uvoľnená zadná príruba (LJ)

5. 05: Tupá príruba (WN, v súlade s GOST 12821-80)

6. 06: Slepá príruba (BL)

Prispôsobenie a podporné služby:

1. Neštandardné prispôsobenie: Veľkosť, materiál a tesniaci povrch je možné prispôsobiť podľa projektových výkresov;

2. Dodávka na jednom mieste: Poskytuje zodpovedajúce upevňovacie prvky a tesnenia GOST, čím zjednodušuje proces obstarávania a zabezpečuje kompatibilitu;

3. Prispôsobivosť trhu: Produkty sú plne v súlade s ruskými a SNŠ trhovými štandardmi, vhodné pre dlhodobé projekty a zahraničnú obchodnú spoluprácu.

Príruba DIYE VALVE GOST 12820-80 kombinuje profesionálnu výrobu, štandardnú zhodu a spoľahlivú kvalitu, vďaka čomu je preferovaným produktom pre nízko a stredotlakové potrubné spojenia na trhoch Ruska, SNŠ a Strednej Ázie. Dodržiavame zásady kvality v prvom rade a zákazníka, poskytujeme stabilné dodávky a technickú podporu našim globálnym partnerom.

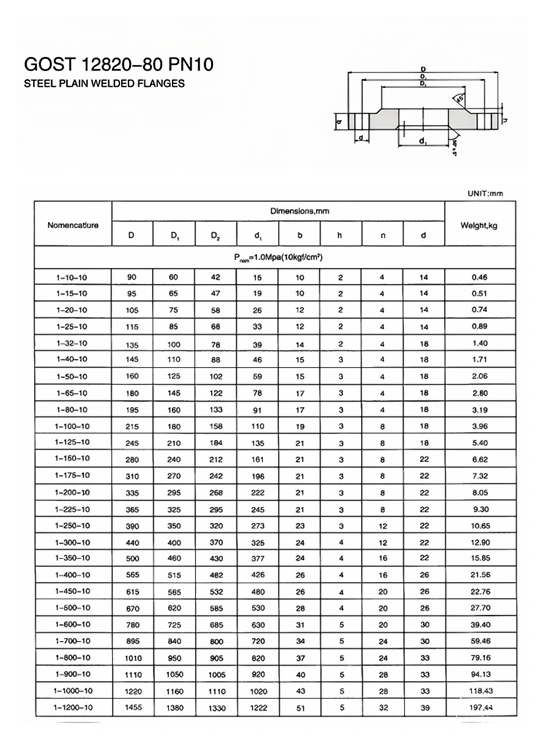

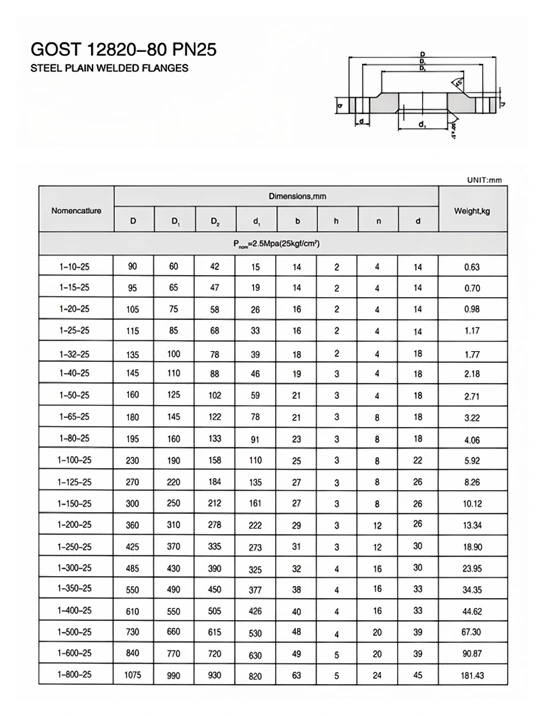

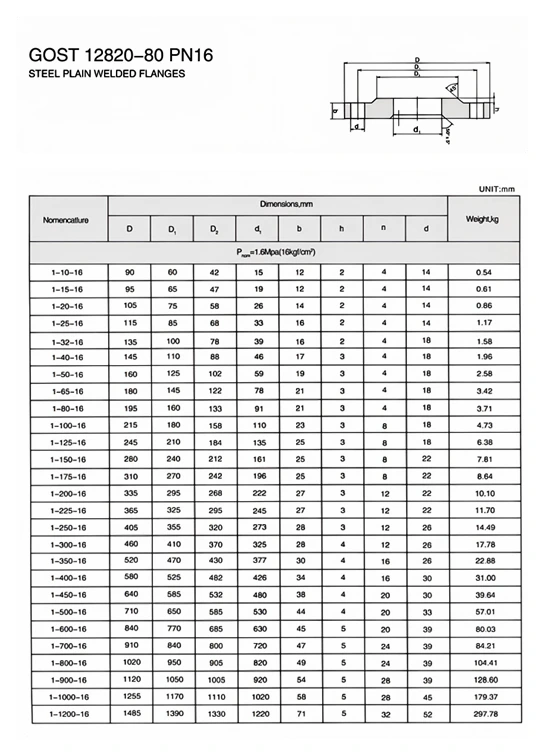

Technické špecifikácie

často kladené otázky

Otázka: Aké sú bežné základné normy pre príruby GOST 12820-80?

A: GOST 12820-80 je klasický starý štandard, špecializovaný na stredotlakové a nízkotlakové oceľové násuvné príruby; GOST 33259-2015 je nová verzia všeobecného hlavného štandardu, ktorý plne nahrádza starý systém, pokrýva všetky úrovne tlaku a všetky typy prírub a spája sa s modernými ruskými podnikmi a certifikačnými projektmi EAC.

Otázka: Môžu byť tieto dva štandardy nahradené a navzájom spojené?

Odpoveď: Bežné veľkosti sú kompatibilné, ale pre vysoký tlak, tesniaci povrch, hrúbku steny a parametre skrutiek má prednosť GOST 33259-2015; GOST 12820-80 sa môže použiť na údržbu starých zariadení a pre nové stavebné projekty sa musí zaviesť nový štandard z roku 2015.

Otázka: Ako si vybrať medzi nasúvacími prírubami GOST a prírubami na zváranie hrdla?

A: Násuvné príruby GOST 12820-80 sú vhodné pre normálnu teplotu, stredný a nízky tlak, všeobecné zásobovanie vodou a odvodňovacie/procesné potrubia; Zváracie príruby s hrdlom GOST 33259-2015 sú odolné voči vysokej teplote a vysokému tlaku, sú antivibračné a používajú sa pre ropovody a plyn, chemický priemysel, hlavné parné a iné vysoko rizikové potrubia.

Otázka: Aké sú bežné typy tesniacich plôch prírub GOST 12820-80?

A: RF (zvýšená tvár, najbežnejšie používaná), FF (plochá tvár), MFM (mužská a ženská tvár), TG (jazyk a drážka), RJ (prstencová spojovacia tvár, špičková konfigurácia nového štandardu, určená pre vysokoteplotné a vysokotlakové kovové tesnenie).

Otázka: Ktoré potrubia a skrutky zodpovedajú prírubám GOST 12820-80?

Odpoveď: Zodpovedá štandardným oceľovým rúram GOST a špeciálnym skrutkám a maticám GOST. Tesnenia sa vyberajú zo štandardných gumových tesnení GOST, špirálovo vinutých tesnení a tesnení s kovovými krúžkami. Kompletná sada prispôsobenia zabraňuje úniku.
