Hygienický 3-dielny škrtiaci ventil

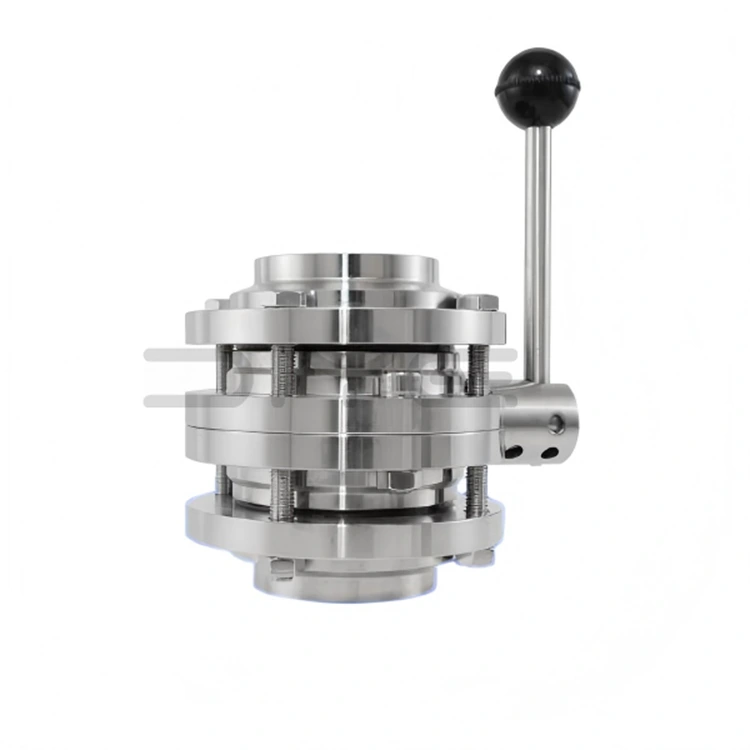

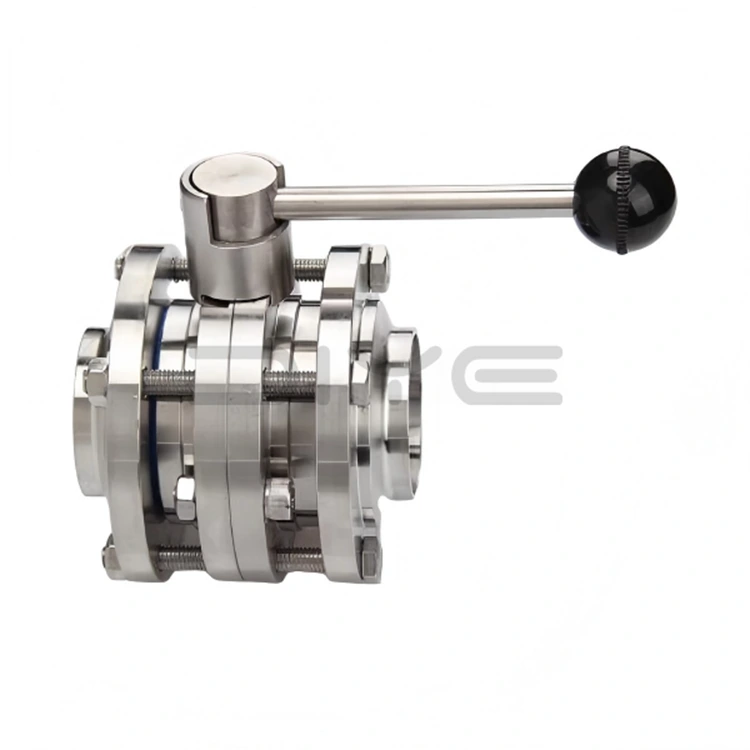

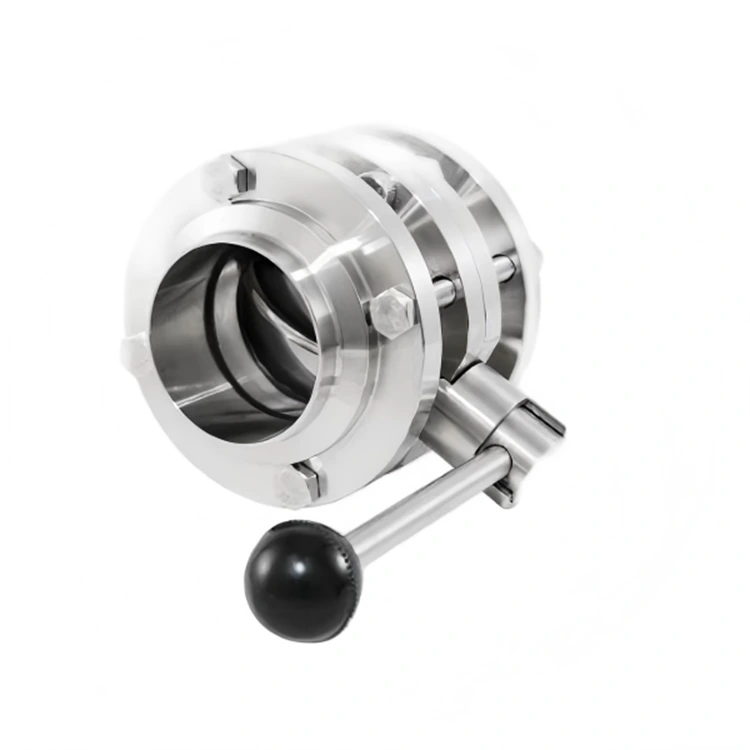

Sanitárny 3-dielny motýľový ventil má klasickú delenú trojdielnu štruktúru pozostávajúcu z centrálneho telesa ventilu, dvoch spojovacích prírub alebo svoriek na oboch stranách a vnútorného kotúča ventilu, drieku a tesnení. V porovnaní s integrovanými klapkami je jeho najväčšou výhodou úplná demontáž. Údržba a čistenie nevyžadujú demontáž celého potrubia; jednoduché uvoľnenie svoriek alebo skrutiek na oboch koncoch umožňuje dôkladné čistenie, dezinfekciu a výmenu zraniteľných častí, čo výrazne znižuje prestoje a náklady na údržbu.

Presná výroba a hygienické normy

Sanitárny 3-dielny motýľový ventil využíva vysoko presnú technológiu CNC obrábania s použitím prvotriednej nehrdzavejúcej ocele SUS304 (1.4301) alebo SUS316L (1.4404) s toleranciami obrábania v rozmedzí ±0,01 mm. Vnútorný aj vonkajší povrch sú zrkadlovo leštené, s drsnosťou vnútornej steny Ra≤ 0,4 μm (presnosť možno podľa potreby zvýšiť), čím sa eliminujú sanitárne mŕtve rohy. Spĺňa normy GMP a EHEDG a podporuje online čistenie CIP a sterilizáciu parou pri vysokej teplote SIP.

Špičkové materiály a tesniaci výkon

1. Materiál telesa/kotúča ventilu: nehrdzavejúca oceľ SUS304 alebo SUS316L, odolná voči korózii a trvanlivá.

2. Tesniaci materiál: potravinársky EPDM s certifikáciou FDA, silikón (SI) alebo PTFE, presne opracovaný pre dokonalé utesnenie.

3. Hodnotenie utesnenia: Trieda VI, obojsmerný nulový únik, eliminuje únik média a krížovú kontamináciu.

4. Povrchová úprava: Elektrolytické leštenie alebo mechanické leštenie, Ra≤0,8μm (do Ra≤0,4μm), ľahko sa čistí a bez zvyškov.

Technické parametre a služby prispôsobenia

1. Menovitý priemer: DN10～DN150 (1/2"～6")

2. Menovitý tlak: PN10/16 (1,0/1,6 MPa)

3. Prevádzková teplota: -30℃～+150℃ (v závislosti od tesniaceho materiálu)

4. Spôsob ovládania: Ručná viacpolohová rukoväť (otáčanie o 90° na otváranie a zatváranie, nastaviteľný prietok); voliteľný pneumatický/elektrický pohon pre automatické ovládanie

5. Spôsob pripojenia: Svorka, príruba, závit (prispôsobiteľné)

6. Normy: V súlade s 3A, DIN, SMS, ISO, IDF, GB/T 2238

Zabezpečenie kvality

Ako dôveryhodný výrobca sanitárnych 3-dielnych motýľových ventilov v Číne, DIYE VALVE prísne kontroluje celý výrobný proces: suroviny po príchode prechádzajú spektrálnou analýzou a hotové výrobky pred opustením skladu prechádzajú tlakovým testovaním, testovaním tesnenia a testovaním čistoty, aby sa zabezpečil stabilný a spoľahlivý výkon produktu.

Prispôsobené riešenia

Ponúkame prispôsobené služby týkajúce sa neštandardných veľkostí, špeciálnej presnosti leštenia a vlastných spôsobov pripojenia. Náš inžiniersky tím skombinuje potreby zákazníkov a poskytne personalizované riešenia, ktoré spĺňajú medzinárodné štandardy.

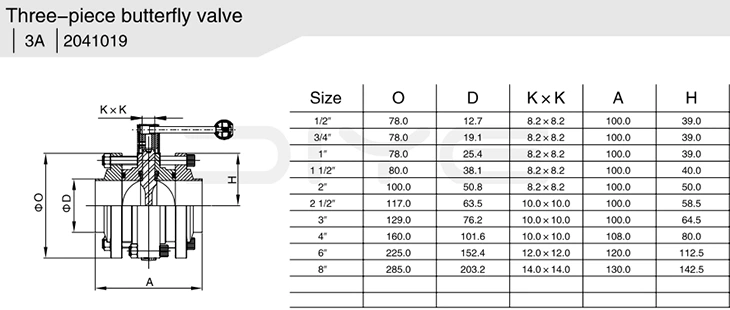

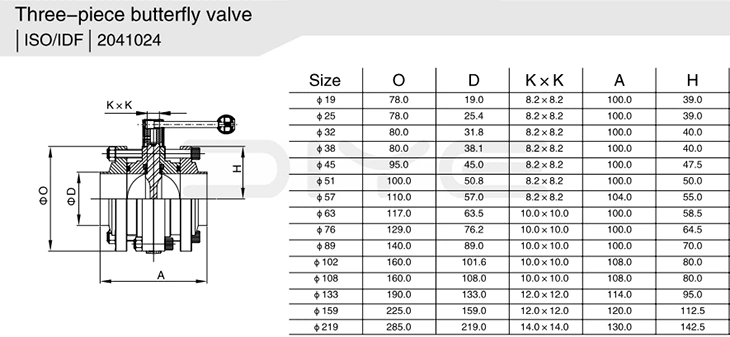

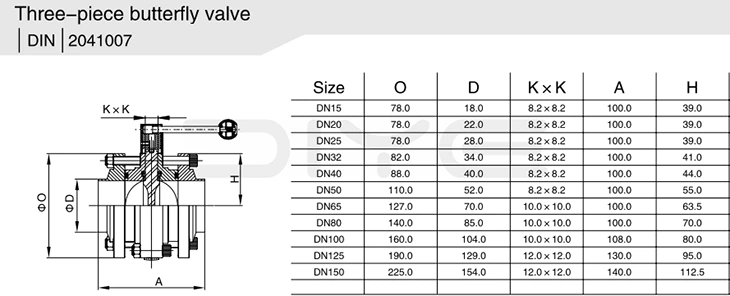

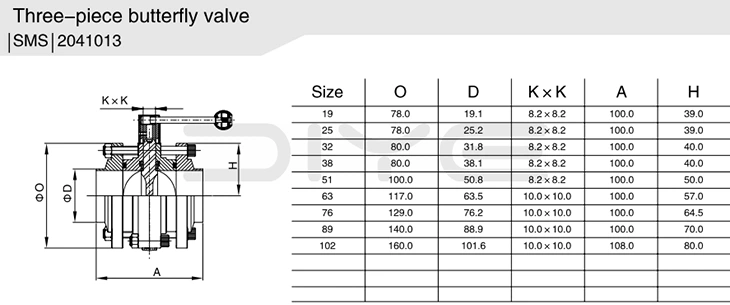

Technické parametre
