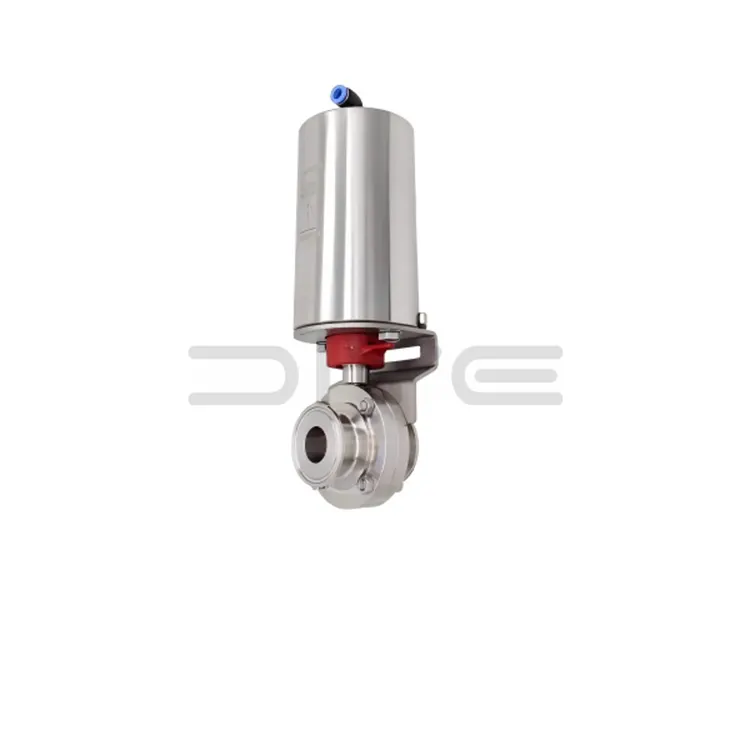

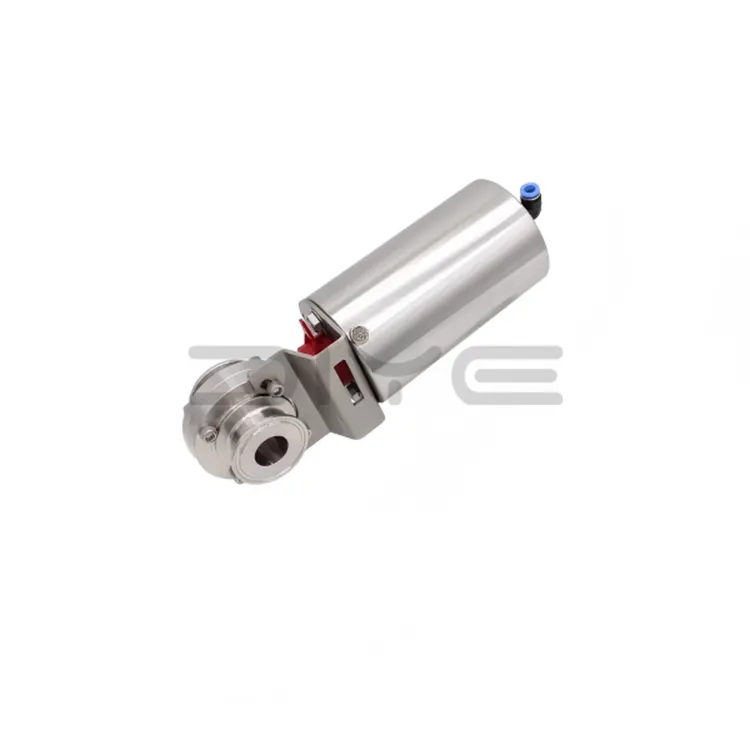

Pneumaticky ovládaný sanitárny škrtiaci ventil

Pneumatický sanitárny motýľový ventil DIYE VALVE je nezávisle vyvinutý a vyrobený v našej továrni. Ide o vysokovýkonný riadiaci prvok jadra pre automatizované výrobné scenáre v potrubných systémoch sanitárnych tekutín. Tento produkt vyrobený v Číne spĺňa prísne normy kontroly kvality, integruje pokročilú technológiu pneumatického riadenia a sanitárny konštrukčný dizajn, ktorý spĺňa prísne hygienické požiadavky potravinárskeho, nápojového, farmaceutického a biologického priemyslu.

Ventil využíva ako hlavný zdroj energie pneumatický pohon, ktorý je dokonale zladený s telom sanitárneho škrtiaceho ventilu. Umožňuje rýchle, vzdialené a automatické otváranie a zatváranie médií, čím sa zlepšuje prevádzková efektivita a stabilita potrubia. Jeho štruktúra bez mŕtveho uhla zabraňuje zvyškom média a rastu baktérií, spoľahlivé utesnenie zaisťuje nulový únik média a jeho schopnosť rýchlej odozvy sa prispôsobuje potrebám dynamického prispôsobenia automatizovaných výrobných liniek, pričom plne vyhovuje požiadavkám CIP (Clean-in-Place) a SIP (Sterilize-in-Place) v sanitárnom priemysle.

Základný pracovný princíp

Pneumatický pohon pneumatického sanitárneho škrtiaceho ventilu poháňa driek ventilu tak, aby otáčal kotúč ventilu, čím sa ventil otvára a zatvára. Keď vzduch vstúpi na jednu stranu ovládača, zatlačí na piest, čo spôsobí otáčanie drieku ventilu, čím sa dokončí otváranie a zatváranie. V závislosti od konštrukcie pohonu je dostupný v dvoch režimoch: dvojčinný a jednočinný.

- Dvojčinný pohon: Striedavé nasávanie a výfuk vzduchu z oboch strán umožňuje otáčanie kotúča ventilu dopredu a dozadu. Vhodné pre scenáre vyžadujúce časté otváranie a zatváranie, ponúka stabilnú prevádzku a silnú prispôsobivosť.

- Jednočinný pohon: Poháňaný nasávaním vzduchu na jednej strane, druhá strana sa spolieha na silu pružiny pre automatické resetovanie pri výpadku prívodu vzduchu. To zaisťuje bezpečnú prevádzku potrubia a predchádza potenciálnym bezpečnostným rizikám v prípade zlyhania systému prívodu vzduchu.

Okrem toho je možné pomocou pohonu flexibilne nastaviť uhol otvárania a zatvárania ventilu. Niektoré modely podporujú plynulé nastavenie od 0° do 90°, čím spĺňajú požiadavky na základné ovládanie otvárania a zatvárania potrubia a jemnú reguláciu prietoku a prispôsobujú sa rôznym scenárom výroby.

Voliteľné pneumatické pohony a príslušenstvo

1. Voliteľné pneumatické pohony

- Jednočinný pohon: Vybavený funkciou resetovania pružiny, automaticky sa vráti do pôvodnej polohy pri výpadku prívodu vzduchu, ponúka vysokú bezpečnostnú ochranu a je vhodný pre scenáre s vysokými bezpečnostnými požiadavkami.

- Dvojčinný pohon: Poháňaný dvoma zdrojmi vzduchu, poskytuje hladké a stabilné otváranie a zatváranie a vysokú životnosť. Vhodné pre vysokofrekvenčné prevádzkové scenáre, ako sú kontinuálne výrobné linky.

2. Zodpovedajúce príslušenstvo

- Pneumatický triplet: Skladá sa z filtra, redukčného ventilu a maznice, filtruje nečistoty v prívode vzduchu, stabilizuje tlak vzduchu, maže pohon, predlžuje životnosť a zaisťuje stabilnú prevádzku ventilu.

- Solenoidový ventil: Riadi prívod vzduchu, umožňuje diaľkové otváranie a zatváranie ventilu, uľahčuje integráciu s centrálnym riadiacim systémom a zvyšuje automatizáciu.

- Vysielač polohy: Poskytuje spätnú väzbu o stave otvárania a zatvárania ventilu v reálnom čase, čo umožňuje monitorovanie v reálnom čase centrálnym riadiacim systémom a zabezpečuje kontrolovateľné výrobné procesy.

- Koncový spínač: Zabraňuje pretáčaniu kotúča ventilu, zabraňuje mechanickému poškodeniu a chráni štruktúru ventilu.

- Mechanizmus ručného kolesa: Používa sa na núdzové manuálne ovládanie; umožňuje otváranie a zatváranie ventilu aj v prípade výpadku prívodu vzduchu, čím je zabezpečená kontinuita výroby.

O DIYE VALVE

Ako profesionálny výrobca a dodávateľ pneumatického sanitárneho škrtiaceho ventilu vyrobeného v Číne má DIYE VALVE kompletný systém výskumu a vývoja, výroby, predaja a popredajných služieb, ktorý sa zaviazal poskytovať vysokokvalitné produkty a pozorné služby globálnym zákazníkom.

Máme profesionálny tím pre zahraničný obchod a technický tím, ktorý plynule hovorí anglicky, rusky, arabsky a inými jazykmi, poskytuje 24-hodinovú online podporu na zodpovedanie otázok týkajúcich sa výberu produktov, inštalácie, uvedenia do prevádzky a údržby a ponúka viacjazyčné návody na inštaláciu a údržbu. Naša továreň implementuje prísny proces kontroly kvality, dôsledne kontroluje každý krok od výberu suroviny až po dodávku produktu, čím sa zabezpečuje, že každý ventil spĺňa štandardy vysokej kvality.

Na vyriešenie problémov s obstarávaním náhradných dielov, ktorým čelia zahraniční zákazníci, poskytujeme bežne používané náhradné diely, ako sú tesnenia, pneumatické trojité jednotky a solenoidové ventily, čím sa výrazne skrátia logistické cykly a znížia sa obstarávacie náklady. Ponúkame tiež 12-mesačnú záruku na celú ventilovú jednotku a 6-mesačnú záruku na zraniteľné časti. Počas záručnej doby budú poruchy, ktoré nie sú spôsobené ľudskou činnosťou, opravené bezplatne, čím sa komplexne zaručí užívateľská skúsenosť pre zahraničných zákazníkov.

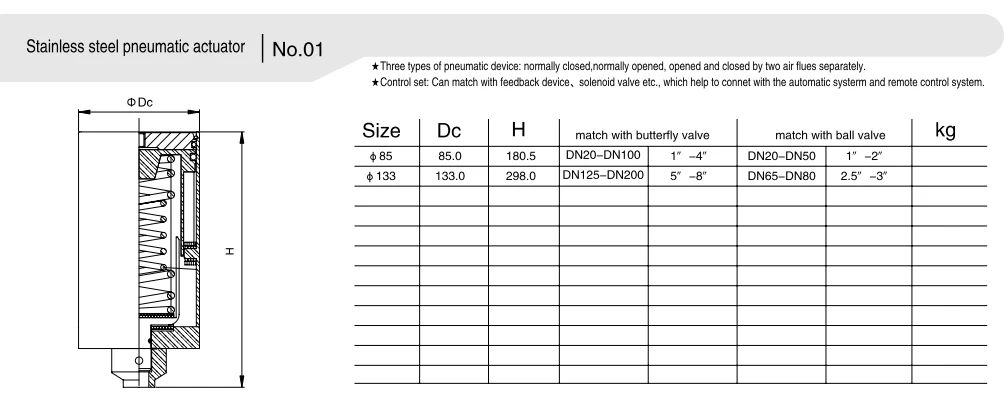

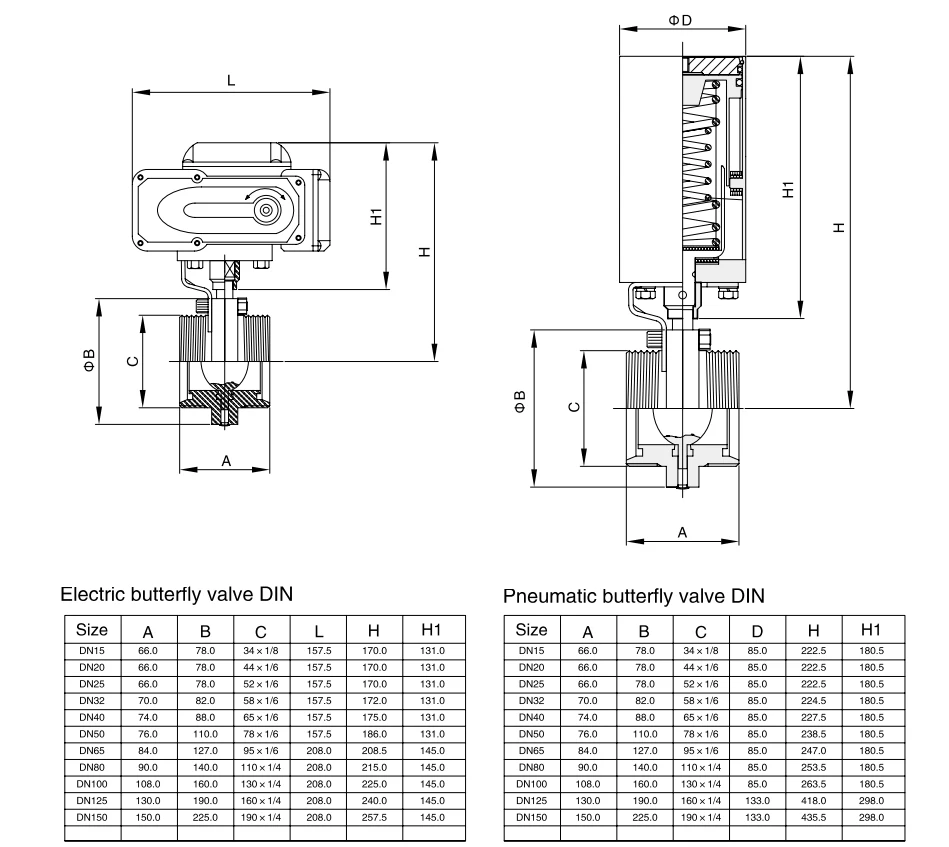

Technické parametre

FAQ

Otázka: Aké typy pneumatických pohonov sú dostupné pre sanitárne pneumatické klapky a ako ich vybrať?

A: Hlavné typy sú jednočinné a dvojčinné pneumatické pohony, vybrané na základe bezpečnostných požiadaviek a prevádzkovej frekvencie pracovných podmienok: ① Dvojčinný pohon: Poháňaný duálnymi zdrojmi vzduchu, ventil sa otvára a zatvára stabilne s rýchlou odozvou, vhodný pre bežné sanitárne pracovné podmienky s automatickými výrobnými linkami a vysokofrekvenčnými prevádzkami a je potrebné ho vybaviť externým ovládaním vzduchu; ② Jednočinný pohon: S pružinovou vratnou konštrukciou, poháňanou nasávaním vzduchu na jednej strane a automaticky resetovaným (otváraním/zatváraním) po strate vzduchu, má vysoký bezpečnostný a ochranný výkon, vhodný pre vysokorizikové sanitárne pracovné podmienky, kde je médium horľavé, toxické a korozívne, a môže účinne zabrániť bezpečnostným rizikám potrubia po zlyhaní zdroja vzduchu.

Otázka: Aké príslušenstvo je potrebné pre sanitárne pneumatické klapky? Aká je funkcia základného príslušenstva?

A4: Základné povinné A:príslušenstvo + voliteľné príslušenstvo podľa potreby, základné príslušenstvo a jeho funkcie sú: ① Pneumatická trojitá jednotka (filter + redukčný ventil + zariadenie na olejovú hmlu): Povinná, filtruje nečistoty zdroja vzduchu, stabilizuje tlak prívodu vzduchu, maže vnútorné časti pohonu a predlžuje životnosť pohonu; ② Solenoidový ventil: Voliteľný, diaľkovo ovláda zapínanie a vypínanie zdroja vzduchu, realizuje automatické a centralizované otváranie a zatváranie ventilu a je vhodný na prepojenie centrálneho riadiaceho systému; ③ Zariadenie na spätnú väzbu polohy: Voliteľná spätná väzba v reálnom čase o stave otvorenia a zatvorenia ventilu (otvorený/zatvorený/neutrálny), ktorá uľahčuje diaľkové monitorovanie prevádzky potrubia; ④ Mechanizmus ručného kolesa: Voliteľný, ventil je možné ovládať manuálne, keď zlyhá zdroj vzduchu, vhodný pre núdzové pracovné podmienky; ⑤ Koncový spínač: Voliteľný, zabraňuje otáčaniu kotúča ventilu pri zdvihu a chráni telo ventilu a tesnenia.

Otázka: Aká je požiadavka na tlak zdroja vzduchu pre sanitárne pneumatické klapky? Dokáže sa prispôsobiť neštandardnému zdroju vzduchu na mieste?

Odpoveď: Konvenčný adaptívny tlak zdroja vzduchu je 0,4 ~ 0,8 MPa, čo je priemyselný všeobecný štandardný tlak vzduchu a vhodný pre väčšinu podmienok prívodu vzduchu na mieste; ak je zdrojom vzduchu na mieste neštandardný tlak (nižší ako 0,4 MPa alebo vyšší ako 0,8 MPa), môže byť poskytnutý prispôsobený adaptívny pneumatický pohon a tlakový redukčný ventil/posilňovač môže byť vybavený na nastavenie tlaku vzduchu, aby sa zabezpečilo normálne otváranie a zatváranie ventilu bez ďalšej transformácie systému prívodu vzduchu na mieste.
