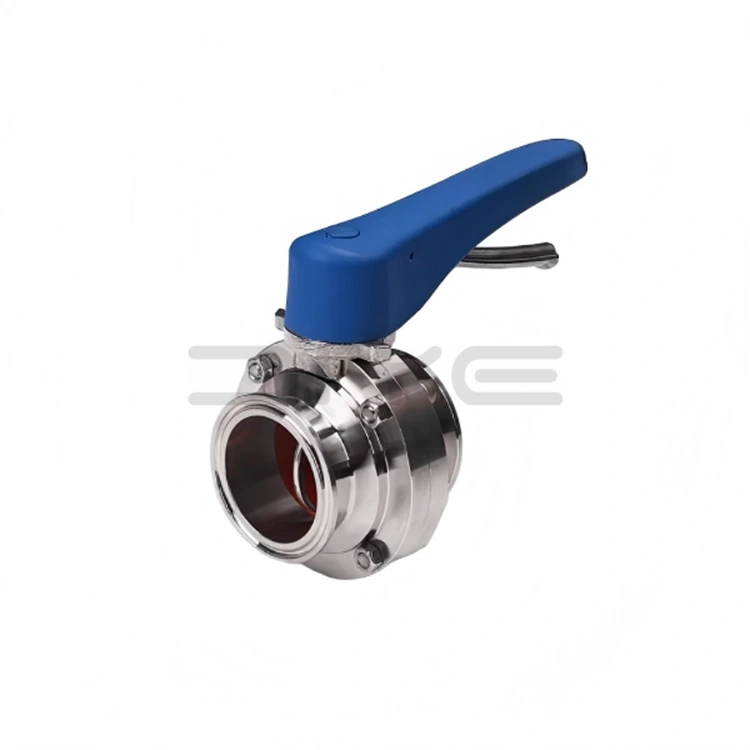

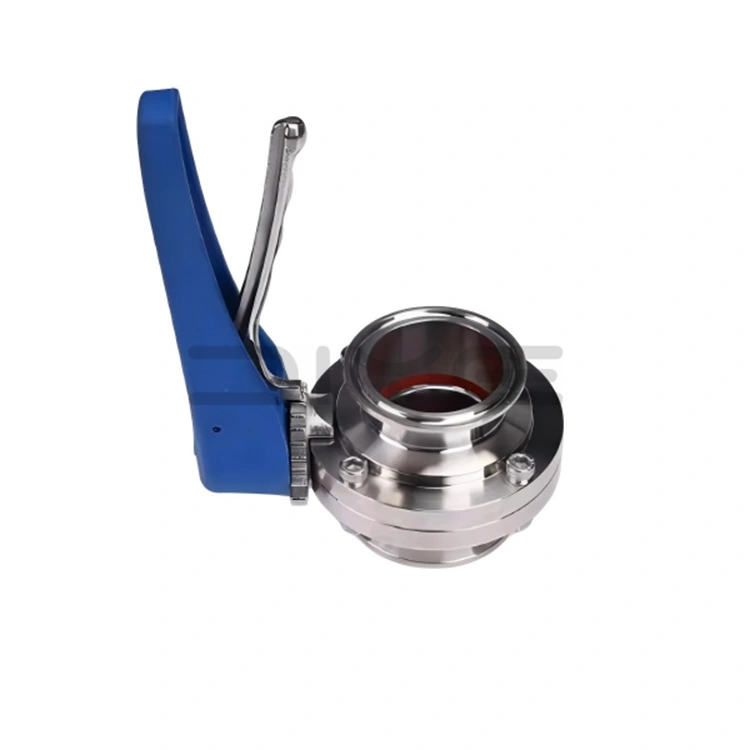

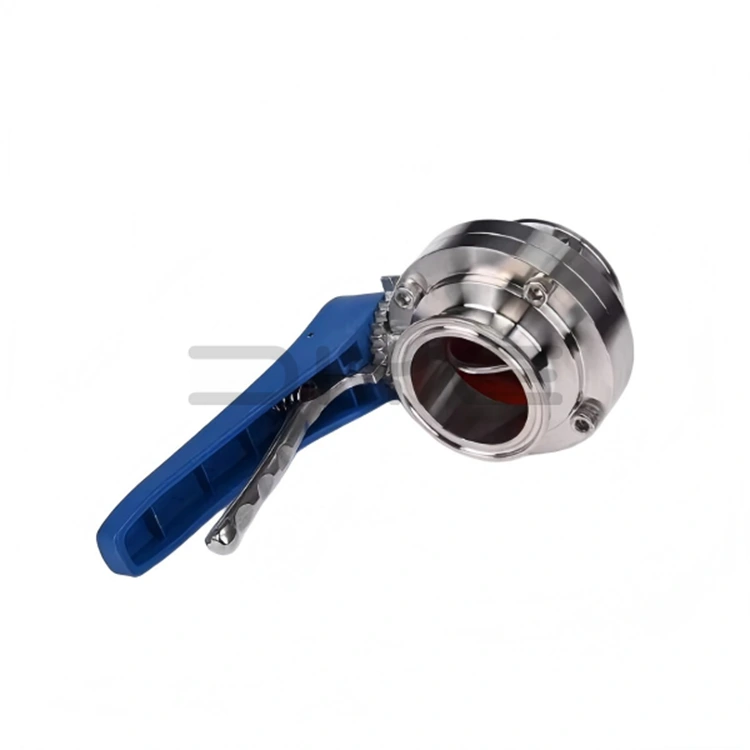

Sanitárny škrtiaci ventil s rýchlou inštaláciou

DIYE VALVE Sanitárny motýľový ventil s rýchlou inštaláciou je vyhradený ventil na reguláciu čistej kvapaliny určený pre potravinársky, farmaceutický, mliečny, nápojový, biofarmaceutický, čistý vodný a jemný chemický priemysel. Pri dodržaní princípov „vysokej hygieny, vysokej účinnosti a vysokej spoľahlivosti“ jeho konštrukcia rýchlej inštalácie rieši bolestivé miesta tradičných ventilov, ako je ťažkopádna inštalácia, časovo náročná demontáž a nepohodlná údržba, čím sa výrazne zlepšuje prevádzka potrubia a efektívnosť údržby.

Sanitárny motýľový ventil s rýchlou inštaláciou využíva štandardné svorkové spoje na oboch koncoch, čím sa eliminuje potreba zvárania alebo zložitých závitových spojov. Rýchla montáž a demontáž je dosiahnutá pomocou svoriek, vďaka čomu je pohodlná a flexibilná. Je to jadrový ventil v čistých potrubných systémoch na spínanie, údržbu a čistenie. Jeho kompaktná a ľahká konštrukcia ho predurčuje na inštaláciu v stiesnených priestoroch.

Profesionálne výhody

1. Výber prémiového materiálu

Aby sa zabezpečila hygiena a životnosť produktu, DIYE VALVE prísne vyberá vysokokvalitnú nehrdzavejúcu oceľ SUS304 (1.4301) alebo SUS316L (1.4404) pre telo ventilu a kotúč ventilu, ktorá ponúka vynikajúcu odolnosť proti korózii a mechanické vlastnosti. Vnútorný povrch telesa ventilu je elektrolyticky leštený alebo mechanicky leštený, čím sa dosahuje drsnosť povrchu Ra≤0,8μm (maximálne Ra≤0,4μm), eliminuje sa mŕtve rohy a zvyšky, uľahčuje sa jednoduché čistenie a je plne kompatibilný s CIP online čistením a SIP vysokoteplotnou sterilizáciou.

Všetky zodpovedajúce tesnenia sú vyrobené z potravinárskeho EPDM FDA, silikónového kaučuku (SI) alebo PTFE, odolného voči vysokoteplotnej pare a kyslej/zásaditej korózii, spĺňajúce normy FDA/3A, účinne zabraňujúce sekundárnej kontaminácii médií a zaisťujúce bezpečnosť a čistotu prepravovaných materiálov.

2. Užívateľsky prívetivá štruktúra a návrh prevádzky

Sanitárny motýľový ventil s rýchlou inštaláciou má 90° otočný dizajn otvárania a zatvárania, ktorý ponúka jednoduchú a citlivú obsluhu, rýchlu rýchlosť otvárania a zatvárania a presné nastavenie prietoku. Hladká dráha toku minimalizuje odpor tekutiny a podporuje obojsmerný tok média. Spoľahlivé tesnenie dosahuje štandard nulovej netesnosti triedy VI, ktorý zaisťuje dlhodobú bezpečnosť tesnenia potrubia a zabraňuje plytvaniu materiálom a znečisťovaniu životného prostredia.

Z hľadiska obsluhy je vybavený ručnou viacpolohovou rukoväťou, ktorá umožňuje otočné otváranie a zatváranie o 90° a nastavenie polohy prietoku. Pneumatické/elektrické pohony sú tiež k dispozícii ako voliteľné vybavenie, ktoré spĺňa požiadavky zákazníkov na automatizáciu riadenia, čím sa dosiahne integrovaná manuálna a automatická prevádzka a zvýši sa úroveň inteligencie riadenia potrubia.

Autoritatívna certifikácia a široké uplatnenie

Sanitárny motýľový ventil na rýchlu inštaláciu DIYE VALVE prísne dodržiava medzinárodné hygienické normy, ako sú GMP, 3A a EHEDG, a je kompatibilný s bežnými medzinárodnými upínacími normami, ako sú DIN, ISO, SMS a 3A. Jeho veľká všestrannosť a zameniteľnosť umožňujú dokonalé prispôsobenie sa bežným čistým potrubným systémom na celom svete. Naša továreň sa môže pochváliť komplexným systémom kontroly kvality, ktorý dôsledne kontroluje každý krok od kontroly surovín a monitorovania výroby až po testovanie hotových výrobkov, čím zabezpečuje, že výrobky spĺňajú medzinárodné normy a požiadavky zákazníkov.

Sanitárny motýľový ventil s rýchlou inštaláciou je široko používaný v špičkových čistých výrobných linkách pri spracovaní mlieka, varení piva, fľaškovaní nápojov, biofarmaceutikách, systémoch čistej vody a čistých chemikáliách. Môže prepravovať rôzne čisté médiá, ako je čistá voda, farmaceutické roztoky, emulzie a kaly, čím poskytuje spoľahlivé riešenia na kontrolu tekutín pre čistú výrobu v rôznych priemyselných odvetviach.

Výhody partnerstva

Ako továreň na priame dodávky využíva DIYE VALVE model priameho zásobovania v továrni, čím eliminuje sprostredkovateľov a zabezpečuje stabilnú kvalitu produktov a zároveň poskytuje zákazníkom vysokovýkonné a nákladovo efektívne produkty. Hromadné nákupy majú odstupňované zľavy a sú k dispozícii personalizované služby, ako sú špeciálne materiály, kombinácie pohonov a prispôsobenie veľkosti, aby vyhovovali špecifickým potrebám rôznych odvetví a projektov.

Ako profesionálny dodávateľ v Číne sa spoločnosť DIYE VALVE zaviazala poskytovať globálnym zákazníkom vysokokvalitný, vysokovýkonný a nákladovo efektívny sanitárny škrtiaci ventil s rýchlou inštaláciou. S profesionálnou technickou podporou, komplexným popredajným servisom a spoľahlivou kvalitou produktov vytvára DIYE VALVE dlhodobé a stabilné partnerstvá so zákazníkmi, ktoré im pomáhajú zvyšovať efektivitu výroby a znižovať prevádzkové náklady.

Technické špecifikácie

- Menovitý priemer: DN10～DN150 (1/2"～6")

- Menovitý tlak: PN10/16 (1,0/1,6 MPa)

- Prevádzková teplota: -30℃～+150℃ (v závislosti od tesniaceho materiálu)

- Trieda tesnenia: Trieda VI (nulový únik)

- Použiteľné normy: DIN, SMS, ISO, IDF, 3A, GB/T 2238

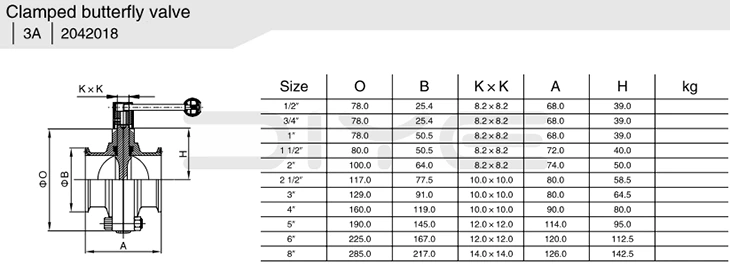

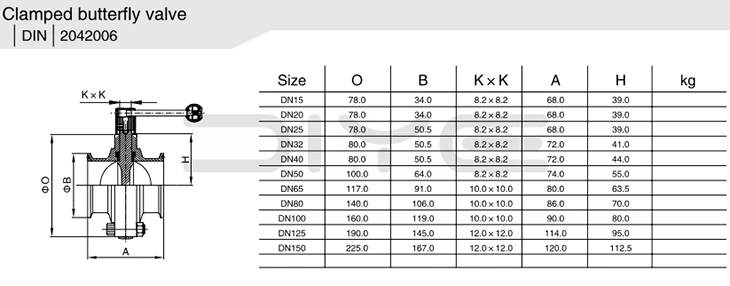

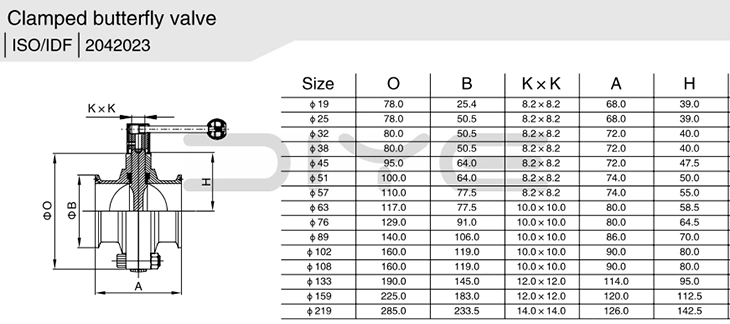

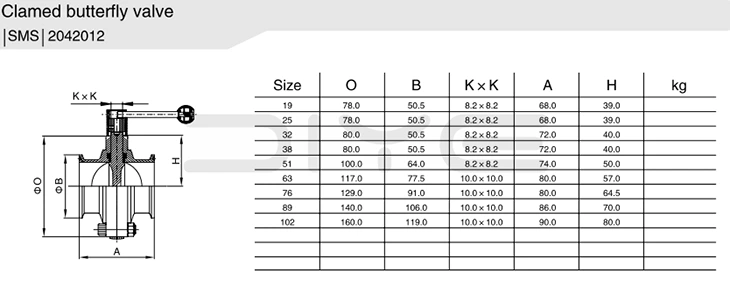

Technické parametre

Faq

Otázka: Technická aplikácia tesnení EPDM / silikón / PTFE pre sanitárne škrtiace ventily?

Odpoveď: EPDM sa vyznačuje odolnosťou voči pare a odolnosťou voči sterilizácii pri vysokej teplote, vhodný pre všeobecné podmienky spracovania potravín; Silikón je vhodný pre čistenú vodu s nízkou teplotou a mierne tekutiny; PTFE odoláva silným kyselinám, zásadám a organickým rozpúšťadlám, ideálne pre žieravé liečivé kvapaliny. Všetky tri materiály spĺňajú certifikáciu FDA pre styk s potravinami.

Otázka: Ako si vybrať medzi materiálmi 304 a 316L pre sanitárne klapky na základe technických rozdielov?

A: 304 je štandardná nehrdzavejúca oceľ obsahujúca nikel, vhodná pre neutrálne médiá, ako je čistá voda, nápoje a mliečne výrobky; 316L obsahuje pridaný prvok molybdén, ktorý poskytuje lepšiu odolnosť voči kyselinám, zásadám, liečivým kvapalinám a vysokoteplotnej parnej korózii. Je povinný pre farmaceutické, fermentačné a soľné pracovné podmienky so silnejšou odolnosťou voči medzikryštalickej korózii.

Otázka: Môžu sanitárne škrtiace ventily umožniť obojsmerný prietok vody, kalu a média s vysokou viskozitou?

Odpoveď: Ventil využíva obojsmerný tesniaci dizajn na podporu toku dopredu a dozadu. Štruktúra s plným otvorom zaisťuje nízky prietokový odpor, použiteľný pre kaly, emulzie a mierne viskózne čisté médiá. Neodporúča sa dlhodobé používanie s tvrdými kalmi bohatými na častice, pretože môžu ľahko opotrebovať tesniace krúžky.

Otázka: Sú sanitárne klapky kompatibilné s online čistením CIP a parnou sterilizáciou SIP?

Odpoveď: S plne leštenou štruktúrou bez mŕtvej zóny a tesneniami potravinárskej kvality odolnými voči vysokej teplote sú sanitárne klapky plne kompatibilné s cirkulačným čistením CIP a vysokoteplotnou sterilizáciou SIP. Spĺňajú hygienické požiadavky GMP, 3A a EHEDG a možno ich priamo použiť v aseptickej výrobe.
