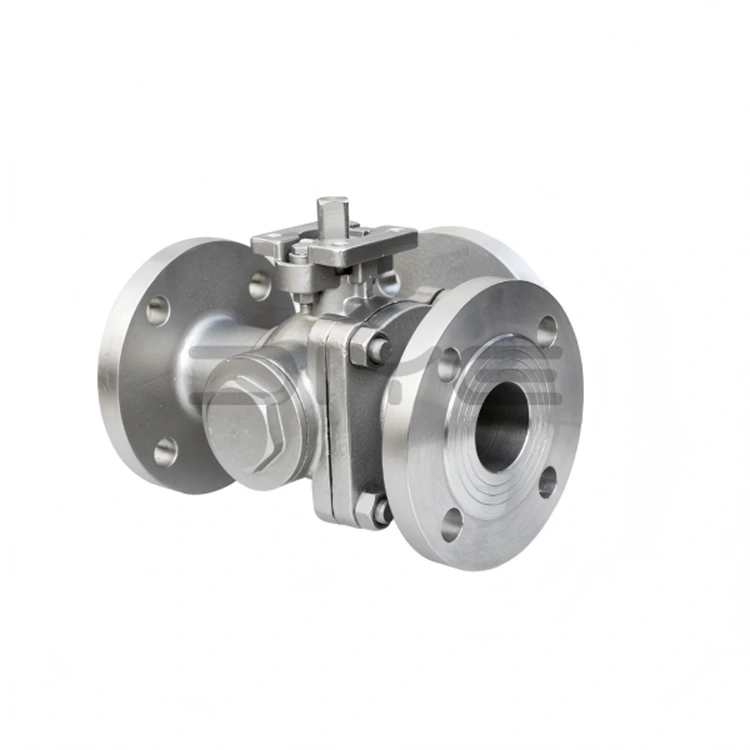

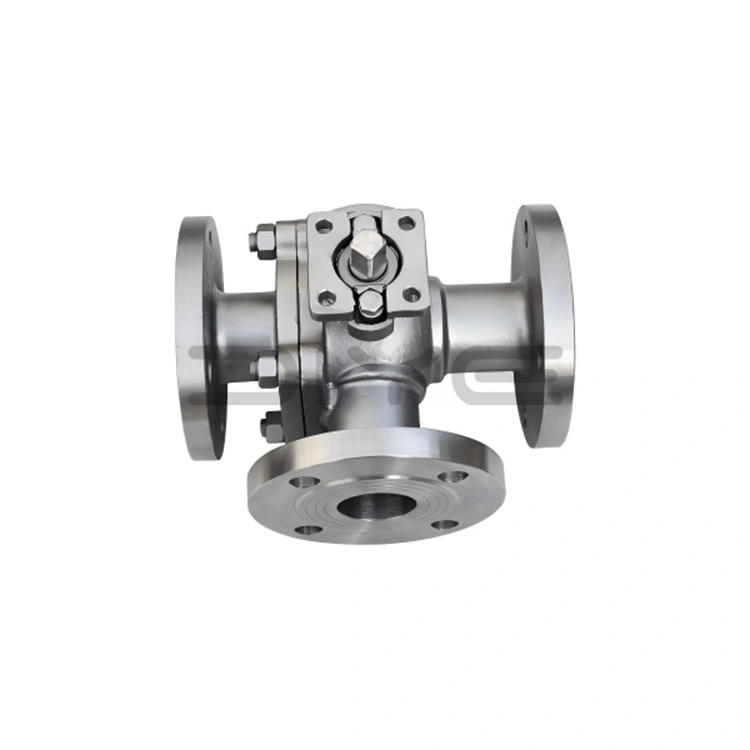

3-cestné guľové ventily s prírubou z nehrdzavejúcej ocele

DIYE VALVE 3-cestné nerezové prírubové guľové ventily sú vysokovýkonné priemyselné ventily špeciálne navrhnuté pre riadenie prietoku v zložitých potrubiach. Sú vysoko prispôsobiteľné a dokážu splniť rôznorodé potreby rôznych priemyselných scenárov. Produkty využívajú vedecký štrukturálny dizajn v kombinácii s vysokokvalitnými materiálmi a prísnymi výrobnými procesmi a sú široko používané v chemickom, ropnom a iných priemyselných oblastiach a poskytujú spoľahlivé riešenia pre presmerovanie, zlučovanie a prepínanie potrubných médií.

Základné materiály a zabezpečenie kvality

3-cestné prírubové guľové ventily z nehrdzavejúcej ocele sú konštruované predovšetkým z nehrdzavejúcej ocele 304 alebo 316L, vyznačujúce sa vynikajúcou odolnosťou proti korózii, odolnosťou voči vysokej teplote a odolnosťou voči tlaku, vďaka čomu sú prispôsobiteľné rôznym drsným pracovným podmienkam. Tesnenia sú vyrobené z vysoko kvalitných materiálov, ako je polytetrafluóretylén (PTFE) a PPL, prísne vybrané a vyhovujúce medzinárodným priemyselným normám. Všetky materiály používané vo výrobe sú kontrolované podľa priemyselných noriem, ako sú GB/T a API, a k dispozícii sú správy o spektrálnych materiáloch, aby sa zabezpečila zhoda materiálu a sledovateľnosť kvality.

Možnosti prispôsobenia

Na splnenie potrieb rôznych inžinierskych projektov podporuje DIYE VALVE prispôsobenie 3-cestných guľových ventilov s prírubou z nehrdzavejúcej ocele na požiadanie. Neštandardné veľkosti, špeciálne prietokové kanály a rôzne štandardy prírub je možné prispôsobiť podľa požiadaviek zákazníka. Zákaznícke prietokové kanály môžu byť tiež vytvorené na základe zákazníckych výkresov na riešenie špeciálnych problémov s riadením prietoku v zložitých potrubiach.

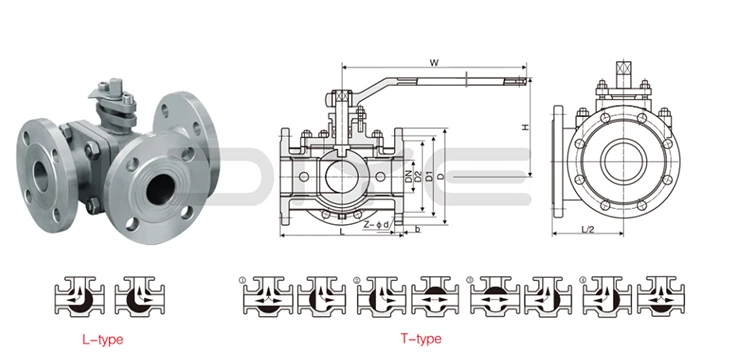

Podrobnosti kanála LT Flow

LT (prietokový kanál) 3-cestných guľových ventilov z nehrdzavejúcej ocele s prírubou pre domácich majstrov sa delí hlavne na dva typy, pričom oba používajú 90° otočnú štruktúru otvárania a zatvárania. Umiestnenie rukoväte je jasné, prepínanie je plynulé a prevádzka je pohodlná a spoľahlivá, čo spĺňa komplexné potreby riadenia priemyselných potrubí.

1. Prietokový kanál typu L (LT-L)

Používa sa predovšetkým na presmerovanie médií alebo jednosmerné prepínanie. Guľové jadro má dizajn s priechodným otvorom v tvare písmena L, ktorý umožňuje ovládanie tekutiny „jeden vstup, dva výstupy“ alebo „dva vstupy, jeden výstup“. Otočenie rukoväte o 90° rýchlo mení smer toku média, pričom nezanecháva žiadne zvyšky média, minimalizuje prietokový odpor a zlepšuje prevádzkovú efektivitu potrubia.

Použiteľné scenáre: Vhodné na odklonenie jedného média do dvoch rôznych potrubí alebo zlúčenie dvoch médií do jedného potrubia (súčasné spájanie je zakázané, aby sa predišlo krížovej kontaminácii), ako je rozvetvenie potrubí a distribúcia médií v priemyselnej výrobe.

2. Prietokový kanál typu T (LT-T)

Používa sa predovšetkým na zlučovanie médií, presmerovanie alebo obojsmerné prepínanie. Guľové jadro má dizajn priechodného otvoru v tvare T, ktorý flexibilne umožňuje ovládanie „jeden vstup, dva výstupy“, „dva vstupy, jeden výstup“ alebo „dva vstupy, dva výstupy“. Hladké prepínanie, tesné tesnenie a súčasné dodávanie dvoch kompatibilných médií ho robí vhodným pre viacsmernú reguláciu prietoku v zložitých potrubiach.

Použiteľné scenáre: Vhodné pre viacsmerné prepínanie médií v zložitých potrubiach, ako je miešanie médií a obrátenie potrubia v chemickom a ropnom priemysle.

Výhody spolupráce

Ako výrobca zdrojov má DIYE VALVE dostatok zásob a stabilné dodacie lehoty, ktoré dokážu uspokojiť potreby objednávok zahraničného obchodu, skladovanie distribútorov a podporu veľkých a stredne veľkých inžinierskych projektov; poskytuje kompletný súbor vývozných dokumentov a kontrolných správ na zabezpečenie hladkého colného odbavenia; hromadné nákupy môžu využívať odstupňované zľavy; je vybavený profesionálnym technickým tímom a komplexným popredajným servisom a môže zákazníkom kedykoľvek poskytnúť technickú podporu a konzultácie o riešení, aby sa dosiahol vzájomný prospech a obojstranne výhodné výsledky.

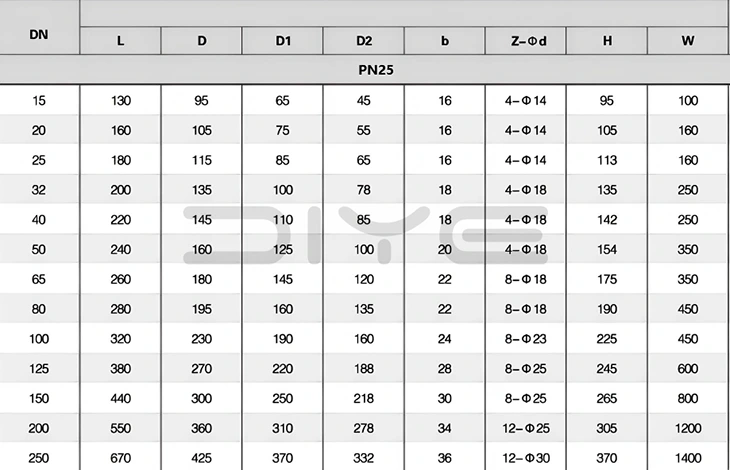

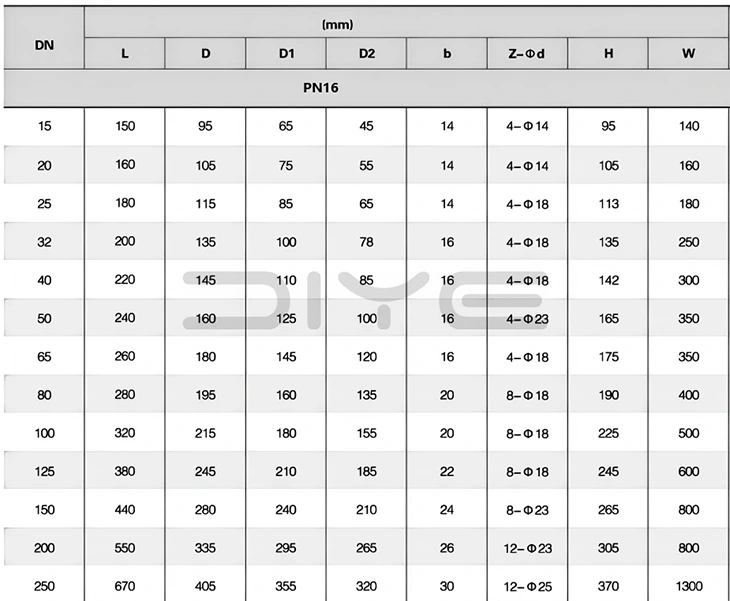

Technické parametre

FAQ

Otázka: Aké sú hlavné technické rozdiely medzi typom L (LT-L) a typom T (LT-T) 3-cestného guľového ventilu s prírubou z nehrdzavejúcej ocele? Ako urobiť výber?

Odpoveď: Hlavný rozdiel spočíva vo funkcii toku a použiteľných scenároch:

1. Vzor prietoku typu L (LT-L): Guľôčkové jadro má priechodný otvor v tvare L. Dokáže realizovať len jednosmerné spínanie "jeden prívod, dva výstupy" alebo "dva prívody, jeden výstup". Nemôže súčasne zlúčiť dve médiá (aby sa zabránilo krížovej kontaminácii). Ponúka nízky prietokový odpor a žiadne zvyšky, vďaka čomu je ideálny pre jednoduché scenáre odklonu/sútoku, ako je rozvetvenie potrubia a distribúcia média.

2. Vzor prietoku typu T (LT-T): Guľôčkové jadro má priechodný otvor v tvare T. Umožňuje flexibilné obojsmerné prepínanie „jeden vstup, dva výstupy“, „dva vstupy, jeden výstup“, alebo „dva vstupy, dva výstupy“. Dokáže súčasne zlúčiť dve kompatibilné médiá, vďaka čomu je vhodný na viacsmerné prepínanie a miešanie médií v zložitých potrubiach, ako sú napríklad potrubia v chemickom a ropnom priemysle.

Selection Core: Vyberte si typ L pre jednoduché odklonenie; vyberte typ T pre komplexný sútok a viacsmerné prepínanie.

Otázka: Aké sú technické požiadavky na prepínanie medzi dvoma vzormi toku? Existuje možnosť rušenia alebo stredného kanála?

A: Technické požiadavky na prepínanie: Pri oboch typoch musí byť rukoväť otočená o 90° k polohovacej zarážke, aby sa zabezpečilo úplné zasunutie guľôčkového jadra na miesto, čím sa predíde stavu napoly otvoreného/polozatvoreného (čo by mohlo spôsobiť stredné kanáliky a eróziu tesniaceho povrchu). Pred prepnutím sa odporúča uzavrieť stredný tlak potrubia, aby sa znížil vplyv na jadro gule.

Zabezpečenie spoľahlivosti: Produkty Diye sú vybavené CNC presne opracovanými guľovými jadrami a sedlami, ktoré zaisťujú vysokú presnosť lícovania pre hladké prepínanie bez zasekávania. Tesniace povrchy sú presne brúsené, aby sa po úplnom prepnutí dosiahlo obojsmerné tesnenie s nulovým únikom, čím sa eliminuje kanalizácia média.

Otázka: Je možné prispôsobiť špeciálne vzory prietoku LT? Aké technické parametre je potrebné poskytnúť?

Odpoveď: Áno, podporujeme prispôsobenie exkluzívnych vzorov toku LT. Musia byť poskytnuté tieto základné technické parametre:

1. Menovitý priemer potrubia a norma príruby.

2. Typ média, tlak a teplota.

3. Špecifické požiadavky na prietok (napr. „tri vstupy, jeden výstup“ alebo „jeden vstup, tri výstupy“).

4. Rozmery inštalačného priestoru.

5.Požiadavky na materiál.
