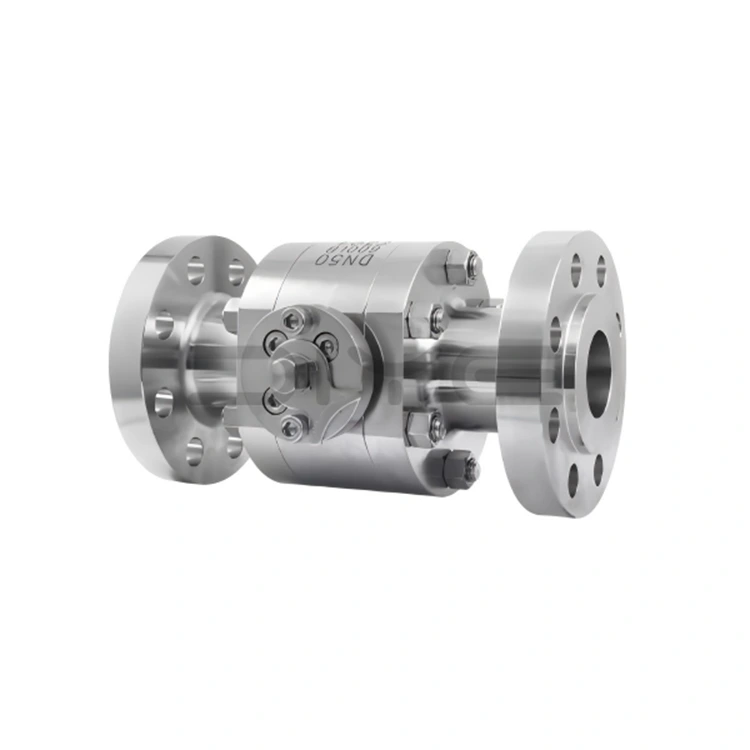

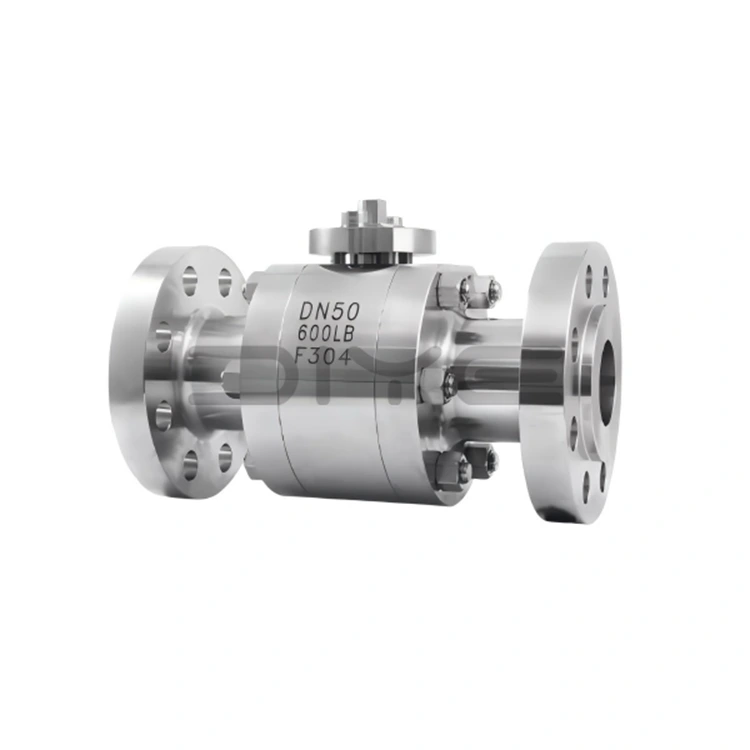

Vysokotlakový guľový ventil s prírubou z kovanej ocele

Séria vysokotlakových guľových ventilov s prírubou z kovanej ocele DIYE VALVE je navrhnutá, vyrobená a testovaná v prísnom súlade s viacerými domácimi a medzinárodnými normami, aby sa zabezpečilo, že výkon produktu spĺňa globálne technické potreby.

- Dizajn a výrobné normy: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Normy prírubového pripojenia: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Štandardy konštrukčnej dĺžky: ASME B16.10

- Testovacie normy: GB/T 13927, ISO 5208

Štandardné menovité priemery: DN10~DN300 (1/4"~12"), tlakové triedy: Trieda 150~Trieda 600 (PN10~PN100); k dispozícii sú vlastné vysokotlakové neštandardné špecifikácie, ako sú 2500LB a PN400, a menovité priemery je možné upraviť podľa výkresov zákazníka, aby sa prispôsobili rôznym požiadavkám na vysokotlakové potrubia.

Hlavné výhody produktu

1. Vysoko kvalitné kované materiály, stabilný výkon

Hlavným materiálom vysokotlakového guľového ventilu s prírubou z kovanej ocele je vysokokvalitná kovaná oceľ, vhodná pre rôzne drsné pracovné podmienky, konkrétne nasledovne:

- Výkovky z uhlíkovej ocele (WCB/A216-WCB): Vysoká konštrukčná pevnosť, vhodná pre bežné nekorozívne vysokotlakové podmienky (ako sú bežné priemyselné ropovody a plynovody).

- Výkovky z nehrdzavejúcej ocele (F304/F316L): materiál 304 je odolný voči miernej korózii, vhodný pre všeobecné vysokotlakové chemikálie, úpravu vody a iné podmienky; Materiál 316L s pridaným molybdénom výrazne zlepšuje odolnosť proti korózii a odolnosť proti oxidácii, vhodný pre vysoko korozívne prostredia, ako sú kyseliny, zásady, médiá obsahujúce síru a morská voda. Jeho životnosť vo vysokotlakových korozívnych podmienkach je 3-5 krát dlhšia ako bežné guľové ventily z uhlíkovej ocele.

- Špeciálne oceľové výkovky (ako 35CrMoA): Prispôsobené pre extrémne vysoký tlak a špeciálne pracovné podmienky, poskytujúce spoľahlivú materiálovú podporu.

2. Vysokovýkonné príslušenstvo, bezpečné a odolné

Všetko príslušenstvo pre vysokotlakový guľový ventil s prírubou z kovanej ocele je vyrobené z vysokotlakových špeciálnych materiálov, ktoré zaisťujú celkovú stabilitu a bezpečnosť ventilu:

- Driek ventilu: Vyrobený z výkovkov odolných voči opotrebovaniu a korózii, ako je 2Cr13/A246-416, s nitridovanou povrchovou úpravou, ktoré ponúkajú vynikajúcu torznú pevnosť. Dizajn namontovaný na dne so štruktúrou zadného tesnenia zabraňuje vypadnutiu drieku ventilu a úniku média.

- Skrutky: Používajte špeciálne vysokotlakové skrutky 35CrMoA/A193-B7, ktoré ponúkajú vysokú pevnosť a vlastnosti proti uvoľneniu, vhodné pre vysokotlakové podmienky.

- Tesnenia: Vyrobené z vysokotlakových špeciálnych materiálov, ako je PTFE, PPL a fluorokaučuk. Niektoré modely využívajú trojitú štruktúru kovového tvrdého tesnenia + elastického pomocného tesnenia, kde čím vyšší tlak, tým je tesnenie tesnejšie, čím sa dosahuje obojsmerný nulový únik a spĺňa štandard API 6D „nulový únik“.

3. Vedecká štruktúra, široká adaptabilita

Vysokotlakový guľový ventil s prírubou z kovanej ocele, ktorý prijal cielené konštrukčné návrhy založené na prevádzkových podmienkach, je vhodný pre rôzne scenáre:

- Štruktúra plávajúcej gule: Vhodné pre ventily s malým priemerom, spoliehajúce sa na stredný tlak, aby sa zabezpečilo tesné uloženie medzi guľou a sedlom ventilu. Jednoduchá konštrukcia, spoľahlivé tesnenie.

- Pevná guľová štruktúra: Vhodné pre ventily s veľkým priemerom. Guľa je podopretá hornými a spodnými hriadeľmi, ktoré zabraňujú posunu pri otváraní a zatváraní, znižujú prevádzkový krútiaci moment, sú vhodné na častú prevádzku pod vysokým tlakom a znižujú opotrebovanie drieku ventilu.

- Antistatický a ohňovzdorný dizajn: Niektoré modely sú vybavené. Antistatický dizajn zabraňuje vzniku statických iskier a ohňovzdorný dizajn umožňuje dočasné utesnenie kontaktom kov na kov po vyhorení tesnení, vhodné pre horľavé a výbušné podmienky vysokého tlaku.

Náš záväzok

Ako profesionálny výrobca a dodávateľ v Číne, DIYE VALVE dodržiava filozofiu "Kvalita na prvom mieste, najvyšší zákazník." Naša továreň má kompletný výrobný a testovací systém s prísnou kontrolou počas celého procesu, aby sa zabezpečila kvalita produktu. Poskytujeme tiež profesionálnu technickú podporu a popredajný servis a nadviazali sme dlhodobé a stabilné vzťahy spolupráce s globálnymi partnermi.

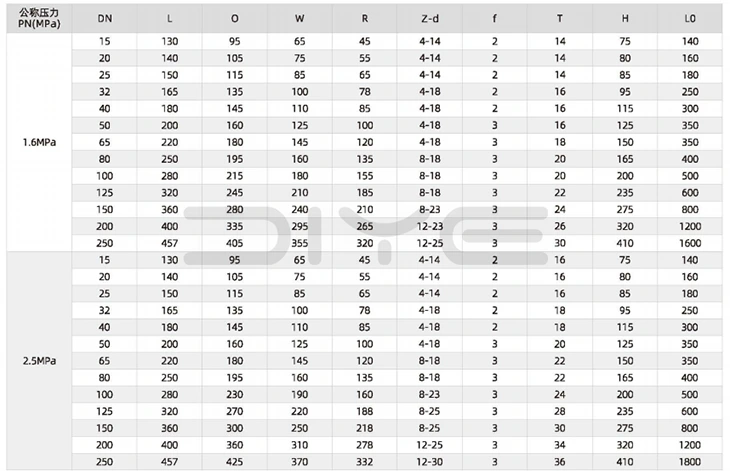

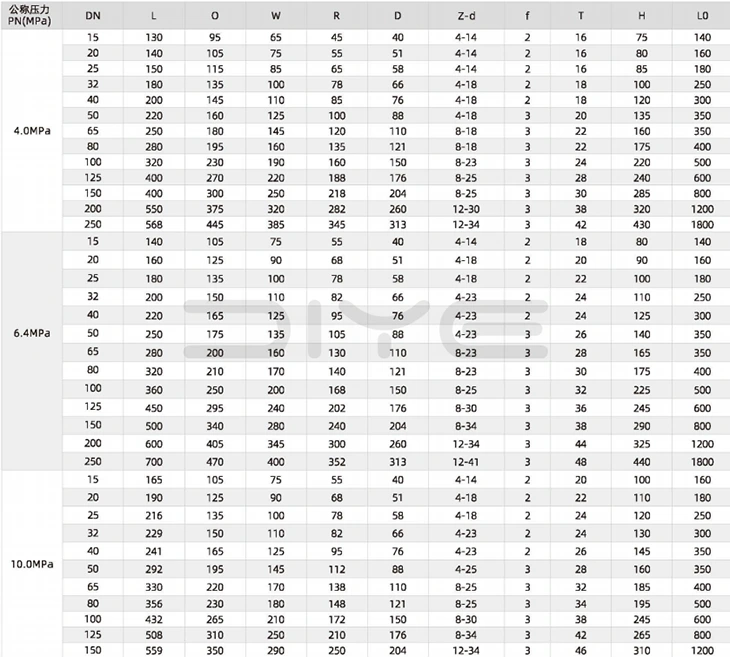

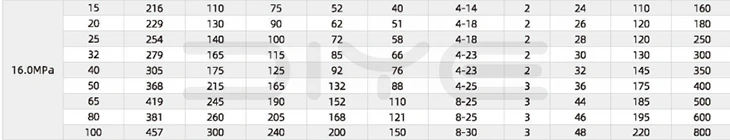

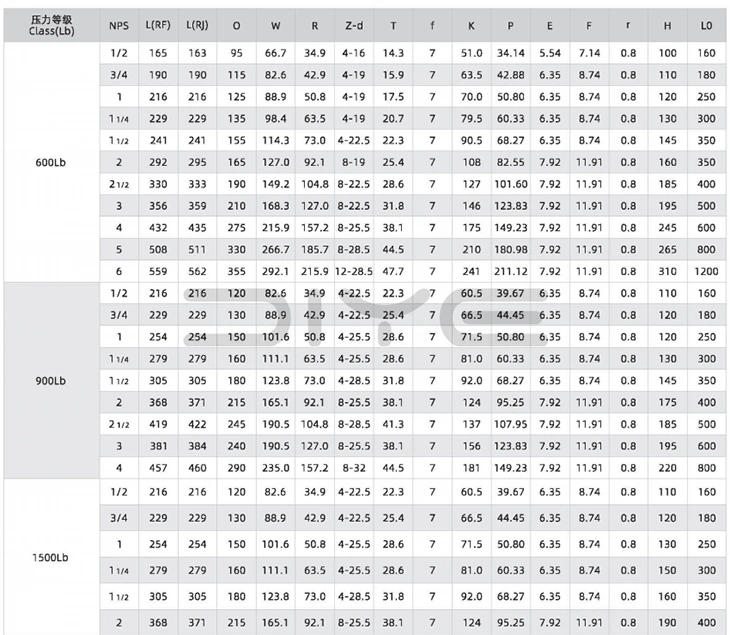

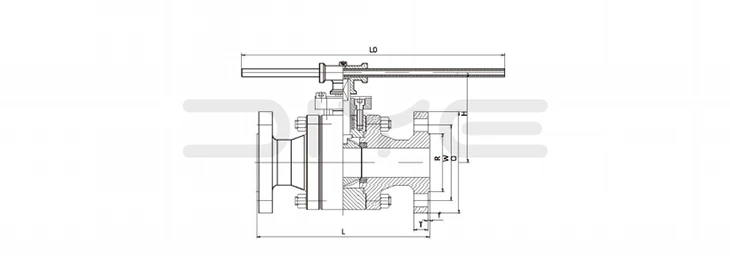

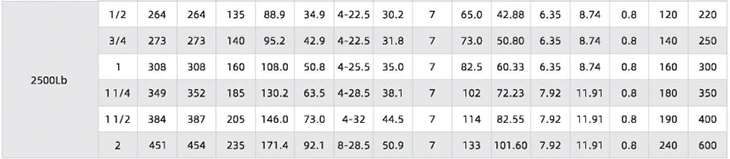

Technické parametre

FAQ

Otázka: Môže kovaný oceľový vysokotlakový guľový ventil s prírubou dosiahnuť nulový únik pri vysokom tlaku?

Odpoveď: Prijíma dvojitý tesniaci dizajn vhodný pre vysokotlakové pracovné podmienky: ① Hlavné tesnenie: Prijíma kombináciu zabudovaného elastického sedla ventilu (PTFE/PPL/fluorokaučuk) a kovového tvrdého tesnenia s O-krúžkom za sedlom ventilu. Čím vyšší je stredný tlak, tým tesnejšie sedlo ventilu stlačí guľu, čím sa dosiahne obojsmerný nulový únik a spĺňa štandard API 6D „nulový únik“; ② Tesnenie drieku ventilu: Používa driek ventilu namontovaný na dne + štruktúru zadného tesnenia + viacvrstvové tesnenie. Tesnenie je vyrobené z vysokotlakového špeciálneho flexibilného grafitu alebo PTFE, aby sa zabránilo úniku média na drieku ventilu a zabránilo sa krúteniu a uvoľneniu drieku ventilu pod vysokým tlakom; ③ Antistatický/ohňovzdorný dizajn: Niektoré modely majú zabudované antistatické pružiny. Keď je tesnenie spálené, dočasné utesnenie je možné dosiahnuť kontaktom kov na kov, ktorý je vhodný pre pracovné podmienky s horľavými a výbušnými médiami.

Otázka: Aké sú rozdiely medzi plávajúcou guľou a pevnou guľovou štruktúrou vysokotlakového guľového ventilu s prírubou z kovanej ocele? Ako si vybrať podľa kalibru?

Odpoveď: ① Štruktúra plávajúcej gule: Bežne používaná pre malé kalibre (DN10 ~ DN50), guľa nemá pevnú oporu a tesnenie sa dosiahne stlačením gule proti sedlu jednostranného ventilu stredným tlakom. Má jednoduchú štruktúru, malý otvárací a zatvárací moment a nízke náklady, vhodné pre bežné pracovné podmienky s vysokým tlakom a malým prietokom; ② Pevná štruktúra gule: Bežne používaná pre veľké kalibre (DN65 ~ DN300), guľa je pevne podopretá hornými a dolnými driekmi ventilov, bez odsadenia počas otvárania a zatvárania, silná stabilita znášania tlaku, vhodná pre pracovné podmienky s vysokým tlakom, veľkým prietokom a častými prevádzkami, čo môže účinne znížiť riziko opotrebovania a deformácie drieku ventilu. Diye môže prispôsobiť štruktúru plávajúcej gule alebo pevnej gule podľa potrieb zákazníka a pracovných podmienok.

Otázka: Aké sú kľúčové preventívne opatrenia pri inštalácii vysokotlakového guľového ventilu s prírubou z kovanej ocele vo vysokotlakových pracovných podmienkach?

Odpoveď: ① Pripojenie príruby: Skrutky musia byť vysokotlakové špeciálne skrutky, ako napríklad 35CrMoA/A193-B7, a musí sa prijať zásada „diagonálneho rovnomerného a postupného uťahovania“, aby sa zabránilo praskaniu tela ventilu v dôsledku nerovnomernej sily a krútiaci moment musí spĺňať štandardné predpisy; ② Stredný smer toku: Uistite sa, že značka smeru toku tela ventilu je v súlade so smerom toku média; neexistuje žiadne obmedzenie smeru prúdenia guľových ventilov s plným kanálom; ③ Inštalačné prostredie: Vyhnite sa vonkajšiemu vystaveniu slnečnému žiareniu a dažďu a pred inštaláciou vyčistite nečistoty z potrubia, aby ste zabránili zablokovaniu guľového jadra; ④ Prijatie tlakovej skúšky: Po inštalácii sa musí vykonať tlaková skúška na mieste. Skúšobný tlak vody je 1,5-násobok menovitého tlaku a skúšobný tlak vzduchu je 1,1-násobok menovitého tlaku. Môže sa uviesť do prevádzky iba vtedy, ak nedochádza k úniku.
