Dvojdielny prírubový guľový ventil: Konštrukčné princípy, pravidlá inštalácie a aplikačné obmedzenia

Väčšina porúch na mieste a chýb pri výbere v priemyselných kvapalinových systémoch pramení z povrchného pochopenia charakteristík ventilov. Mnoho technických odborníkov považuje dvojdielne guľové ventily s prírubou za obyčajné komponenty zapnuté a vypnuté, pričom ignorujú ich konštrukčné kompromisy, limity znášania tlaku a inherentnú logiku inštalácie. V porovnaní s jednodielnymi guľovými ventilmi, ktorým chýba tlaková odolnosť a trojdielnymi guľovými ventilmi s vysokými nákladmi na údržbu, poskytujú dvojdielne guľové ventily s prírubou optimálnu rovnováhu medzi pevnosťou konštrukcie, nákladovou efektívnosťou a prevádzkovou stabilitou pre všeobecné priemyselné aplikácie. Jeho jedinečný konštrukčný dizajn však prichádza s jasnými hranicami inštalácie a použiteľnými pracovnými podmienkami. Vo väčšine prípadov bežné chyby, ako je netesnosť, zasekávanie a poškodenie tela ventilu, nie sú spôsobené problémami s kvalitou produktu, ale nesprávnou inštaláciou a nevhodnými pracovnými podmienkami. Tento článok rozoberá roztrieštené základné návody a priemyselné stereotypy. Vykonáva hĺbkovú analýzu dvojdielnych prírubových guľových ventilov z konštrukčnej podstaty, vertikálnej a horizontálnej inštalačnej logiky, štandardných prevádzkových pokynov, zakázaných aplikačných scenárov a často kladených otázok, pričom poskytuje praktické a profesionálne referencie pre návrh potrubia, inštaláciu v teréne a každodennú údržbu.

1. Čo je dvojdielny prírubový guľový ventil?

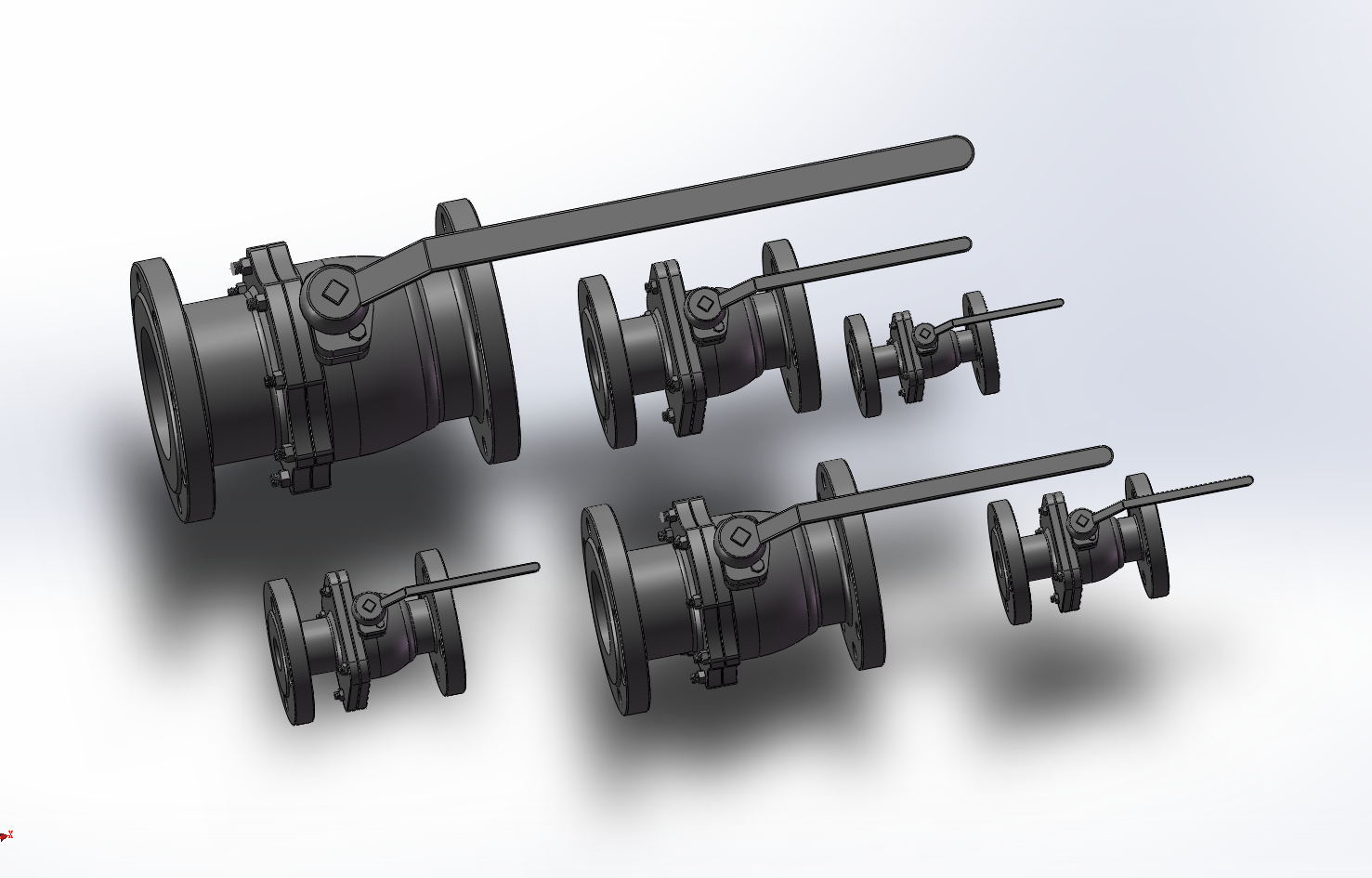

Dvojdielny prírubový guľový ventil sa vyznačuje deleným dvojdielnym telom ventilu a integrovanou konštrukciou prírubového pripojenia. Skladá sa z hlavného telesa ventilu a kapoty, ktoré sú upevnené vysoko pevnými skrutkami a sú vybavené presnými vnútornými komponentmi vrátane guľôčok, sediel ventilov a zostáv tesnení vretena. Zaberá strednú polohu medzi jednodielnymi a trojdielnymi guľovými ventilmi a slúži ako hlavný štandardný ventil pre stavebné inžinierstvo, ľahký priemysel, všeobecné chemické a komunálne kvapalinové systémy. Mnohí inžinieri si zamieňajú tri typy guľových ventilov kvôli nedostatočnému pochopeniu ich konštrukčných kompromisov. Jednodielne guľové ventily sú lacné s integrálnymi odlievacími štruktúrami, ale obmedzenou odolnosťou voči tlaku a takmer žiadnou údržbou. Trojdielne guľové ventily podporujú inline demontáž a výmenu komponentov, ideálne pre drsné pracovné podmienky, ale s vyššími celkovými nákladmi. Dvojdielny dizajn dokonale vypĺňa medzeru na trhu. Zachováva spoľahlivú tesnosť a konštrukčnú tuhosť delených ventilov, vyrovnáva tlakovú poruchu integrálnych ventilov a vyhýba sa zložitej štruktúre demontáže trojdielnych ventilov. Pokiaľ ide o technické polohovanie, nejde o profesionálny ventil pre extrémne pracovné podmienky, ale o štandardizované a nákladovo efektívne riešenie pre väčšinu všeobecných kvapalinových systémov. Prijíma dizajn plného prietoku s 90-stupňovým rýchlym prepínaním a obojsmerným tesniacim výkonom. Je kompatibilný s vodou, olejom, konvenčným plynom a slabo korozívnymi médiami, pokrýva tlakové triedy od PN16 do PN40. Vďaka stabilnej prevádzke a nízkej poruchovosti je veľmi vhodný pre štandardizované potrubia, ktoré vyžadujú dlhodobú nepretržitú prevádzku a zriedkavú údržbu.

2. Môže byť dvojdielny guľový ventil s prírubou inštalovaný vertikálne?

Vertikálna inštalácia dvojdielnych prírubových guľových ventilov je dlhodobo kontroverznou témou v priemyselnej výstavbe. Praktický záver je jasný: vertikálna inštalácia je uskutočniteľná, ale nie je univerzálne použiteľná, s prísnymi obmedzeniami pracovných podmienok a spôsobov inštalácie, čo je jedna z najviac prehliadaných nástrah na mieste. Na rozdiel od spätných ventilov závislých od gravitácie sa dvojdielne guľové ventily spoliehajú na vopred utiahnuté tesnenie ventilového sedla a otáčanie gule, aby sa realizovalo otváranie a zatváranie. Teoreticky je horizontálna aj vertikálna inštalácia konštrukčne prijateľná. Vertikálna montáž však zosilňuje skryté riziká, ako je sedimentácia média a odchýlka napätia vretena, čo priamo podkopáva stabilitu tesnenia a životnosť. Vertikálna inštalácia funguje perfektne pre čisté médiá vrátane čistej vody, čistej vody a konvenčného plynu pri normálnej teplote a nízkom tlaku, bez vplyvu na prevádzkovú stabilitu. Pre médiá obsahujúce sediment, pevné častice, vysokú viskozitu alebo ľahkú kryštalizáciu sa vertikálna inštalácia neodporúča. Nečistoty sa budú neustále usadzovať na dne vertikálneho telesa ventilu, opotrebúvajú povrch presného sedla ventilu a spôsobujú zasekávanie gule, mikronetesnosti a neplynulé spínanie – problémy, ktoré sa pri horizontálne inštalovaných ventiloch vyskytujú len zriedka. Okrem toho existuje neporušiteľné pravidlo pre vertikálnu inštaláciu: driek ventilu sa nikdy nesmie montovať smerom nadol. Ručné kolesá a ovládače musia smerovať nahor alebo do strán. Inštalácia smerom dole vedie k hromadeniu zvyškového média a nečistôt v oblasti upchávky vretena, čo spôsobuje postupnú koróziu, vonkajší únik a neopraviteľné skryté nebezpečenstvá.

3. Pokyny na inštaláciu jadra pre dvojdielne prírubové guľové ventily

Viac ako 80 % zlyhaní ventilov v poslednom štádiu je výsledkom neštandardnej inštalácie a nie kvalitatívnych chýb. Profesionálna inštalácia sa zameriava na elimináciu namáhania potrubia, odchýlok tesnenia a rizika stredného nárazu, namiesto jednoduchého zarovnania otvorov pre skrutky a upevňovacích skrutiek. Nasledujú v teréne overené hlavné prevádzkové pokyny.

3.1 Predúprava potrubia, aby sa zabránilo skrytému oderu

Pred inštaláciou dôkladne prepláchnite a prepláchnite celé potrubie, aby ste odstránili zváraciu trosku, hrdzu, rezné zvyšky a iné tvrdé častice. Sedlo ventilu dvojdielnych guľových ventilov využíva vysoko presnú zrkadlovú tesniacu štruktúru. Drobné tvrdé nečistoty spôsobia nezvratné škrabance a trvalé mikronetesnosti, ktoré sú primárnou príčinou krátkodobého zlyhania nových ventilov.

3.2 Zarovnanie príruby s nulovým napätím

Nikdy násilne neťahajte ani nestláčajte potrubia, aby ste zarovnali otvory v prírube. Pevné dvojdielne teleso ventilu je náchylné na mikrodeformáciu pri nútenom namáhaní. Keď tlak v systéme kolíše, deformované teleso ventilu utrpí zlyhanie tesnenia alebo dokonca prasknutie. Zabezpečte prirodzené lícovanie povrchov prírub a vycentrované umiestnenie tesnenia pre rovnomerné rozloženie tlaku.

3.3 Diagonálne a postupné uťahovanie skrutiek

Skrutky príruby upevnite diagonálne a vo viacerých stupňoch namiesto úplného utiahnutia jednej strany naraz. Asymetrická kompresia spôsobuje nevyvážené napätie tesnenia a mikrodeformáciu príruby, čo vedie k bežnému problému na mieste: žiadne netesnosti pri nízkom tlaku, ale zjavné presakovanie pri vysokom tlaku.

3.4 Tlaková skúška pri plnom zdvihu po inštalácii

Neuvádzajte ventil do oficiálnej prevádzky ihneď po inštalácii. Vykonajte tlakové testy v úplne otvorenom aj úplne zatvorenom stave, aby ste overili tesniaci výkon a skontrolovali zaseknutie alebo zaseknutie spôsobené stresom, čím sa vopred eliminujú potenciálne riziká.

3.5 Rezervovať dostatočný priestor na prevádzku a údržbu

Vyhraďte si dostatočnú vôľu okolo driekov ventilov, ručných kolies a elektrických alebo pneumatických pohonov. Zablokovaný priestor bude brániť každodennému spínaniu a neskoršej bežnej údržbe.

4. Prísne zakázané scenáre inštalácie

Zatiaľ čo dvojdielne prírubové guľové ventily sa vyznačujú univerzálnou stabilitou a cenovými výhodami, majú svoje vlastné konštrukčné obmedzenia. Nesprávna aplikácia v špecifických scenároch povedie k nezvratnému opotrebovaniu a potenciálnym bezpečnostným rizikám, ktoré sú jasným technickým tabu.

4.1 Nepretržité výrobné linky vyžadujúce častú údržbu

Dvojdielna skrutkovaná konštrukcia nemôže podporovať inline výmenu vnútorných opotrebiteľných dielov. Akonáhle sa ventilové sedlá alebo tesnenia opotrebujú, celý ventil sa musí odstrániť a potrubie odpojiť kvôli údržbe. Neplatí pre scenáre 24-hodinovej nepretržitej výroby vyžadujúce pravidelné čistenie a výmenu dielov, kde sú trojdielne guľové ventily jedinou realizovateľnou možnosťou.

4.2 Pracovné podmienky s časticovými, kryštalickými alebo vysokoviskóznymi médiami

Na rozdiel od trojdielnych ventilov, ktoré podporujú rýchlu demontáž a čistenie, dvojdielne ventily nie je možné jednoducho rozobrať, aby sa odstránili vnútorné usadeniny. Dlhodobá prevádzka s nečistými médiami spôsobí nepretržité odieranie tesniaceho povrchu a zasekávanie guľôčok, čím sa výrazne zvyšuje pravdepodobnosť zlyhania.

4.3 Potrubie so silným vodným kladivom a častými výkyvmi tlaku

Dvojdielna delená konštrukcia má nižšiu odolnosť proti nárazu v porovnaní s integrovanými ventilmi a zosilnenými trojdielnymi ventilmi. Opakované nárazy vodného rázu a drastické zmeny tlaku uvoľnia upevňovacie skrutky a oslabia uťahovaciu silu tesnenia, čo vedie k trvalému úniku média.

4.4 Nariadenie o dlhodobom škrtení

Dvojdielne prírubové guľové ventily sú navrhnuté výhradne na ovládanie zapnutia a vypnutia, a nie na škrtenie. Dlhodobá prevádzka pootvorenia spôsobí odieranie sedla ventilu vysokorýchlostným médiom, rýchle opotrebovanie tesniacej vrstvy zrkadla a spôsobenie nevratného úniku. Umožňuje len okamžité nastavenie prietoku, nie plynulé škrtenie.

4.5 Neštandardná inštalácia v scenároch s ochranou proti výbuchu

V prípade horľavých a výbušných médií vynechanie zariadení na elimináciu statickej elektriny alebo inštalácia stoniek smerom nadol spôsobí hromadenie statickej elektriny a usadzovanie média, čo prináša vážne riziko výbuchu a požiaru.5. Často kladené otázky o dvoch kusoch

5. Často kladené otázky o inštalácii dvojdielneho prírubového guľového ventilu

Q1: Ktorý spôsob inštalácie poskytuje dlhšiu životnosť, vertikálny alebo horizontálny?

V prípade čistých médií bez nečistôt má montážna poloha malý vplyv na životnosť. Pre médiá náchylné na sedimenty je horizontálna inštalácia oveľa stabilnejšia. Účinne zabraňuje usadzovaniu vnútorných nečistôt a znižuje opotrebovanie tesniaceho povrchu, čo z neho robí preferované riešenie pre zložité pracovné podmienky.

Q2: Prečo ventily unikajú iba pod vysokým tlakom, ale nie pod nízkym tlakom po inštalácii?

Viac ako 90 % takýchto porúch je spôsobených nerovnomerným utiahnutím skrutiek, posunutím tesnenia a neuvoľneným napätím potrubia. Štrukturálne odchýlky sú nevýznamné pri nízkom tlaku, ale zosilňujú sa pri vysokom tlaku, čo vedie k poruche tesnenia. Problém možno vyriešiť opätovným upevnením skrutiek diagonálne a odstránením napätia v potrubí.

Q3: Môžu sa dvojdielne prírubové guľové ventily zhodovať s automatickými pohonmi?

áno. Štandardné vysokoplošinové dvojdielne prírubové guľové ventily sú plne kompatibilné s elektrickými a pneumatickými pohonmi. Podporujú diaľkové automatické ovládanie a sú cenovo výhodnými možnosťami pre automatizované kvapalinové potrubia.

Q4: Čo spôsobuje zablokovanie novo inštalovaných ventilov?

Bežné príčiny zahŕňajú škrabance tesniaceho povrchu od nečistôt potrubia, mikrodeformáciu spôsobenú núteným vyrovnaním príruby a nedostatočnú skúšobnú prevádzku na uvoľnenie tlaku. Ide skôr o typické chyby pri inštalácii než o problémy s kvalitou produktu.

Q5: Ako si vybrať medzi dvojdielnymi a trojdielnymi prírubovými guľovými ventilmi?

Vyberte si dvojdielne guľové ventily pre bežné pracovné podmienky s nízkou frekvenciou údržby a požiadavkami na kontrolu nákladov. Vyberte si trojdielne guľové ventily pre drsné korozívne prostredie, ľahko znečistené médiá a nepretržité výrobné systémy vyžadujúce inline údržbu. Medzi týmito dvoma neexistuje absolútna nadradenosť – iba vhodnosť založená na scenári.

Záver

Hlavná konštrukčná hodnota dvojdielnych prírubových guľových ventilov spočíva v ich vynikajúcej prispôsobivosti väčšine všeobecných scenárov priemyselných kvapalín. So stabilnou štruktúrou, vyspelým výkonom a kontrolovateľnými nákladmi sa stali základnými a kľúčovými komponentmi moderných priemyselných potrubí. Väčšina porúch ventilov sa pripisuje skôr nesúladu pracovných podmienok a neštandardnej inštalácii než inherentným chybám produktu. Dôkladné pochopenie ich štrukturálnych kompromisov, hraníc inštalácie a tabu aplikácií pomáha inžinierom vyhnúť sa stereotypným chybám pri inštalácii, maximalizovať dlhodobú prevádzkovú stabilitu, znížiť celkové náklady na údržbu a nakoniec realizovať bezpečnú, efektívnu a udržateľnú prevádzku priemyselných kvapalinových systémov.
