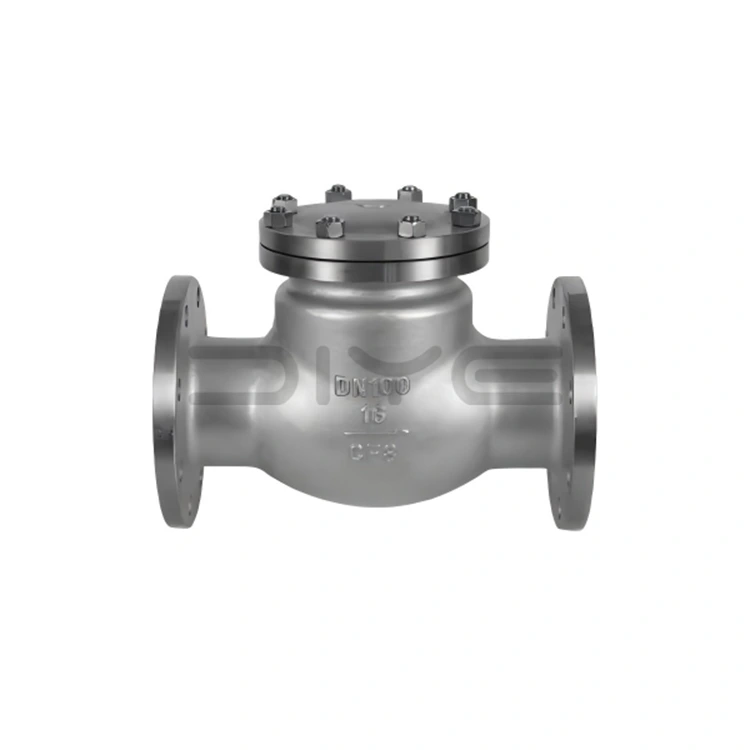

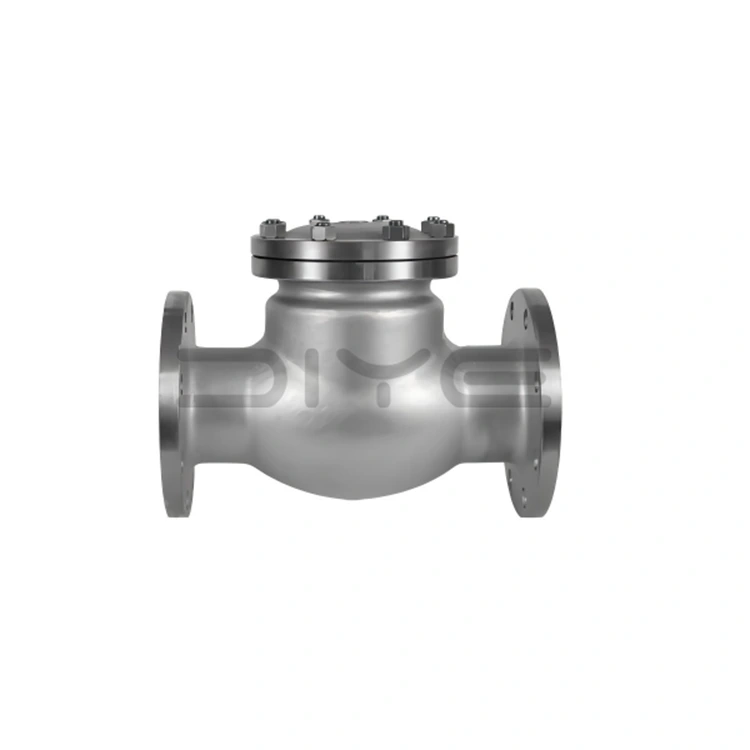

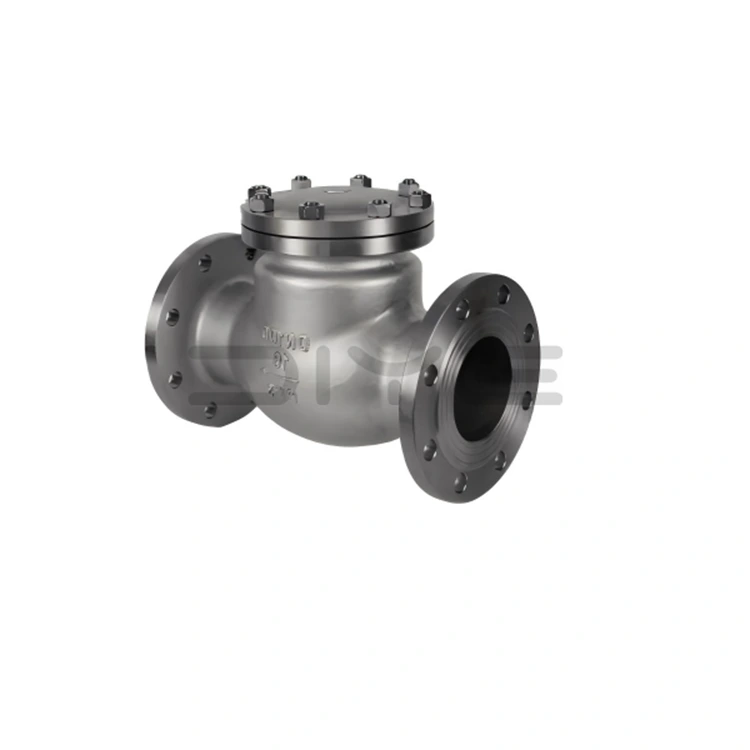

Spätné ventily s výkyvnou prírubou DIN

Spätné ventily DIYE DIN s výkyvnou prírubou sú presne navrhnuté automatické ventily, ktoré plne vyhovujú základným nemeckým normám vrátane DIN 3356, DIN 3202 a DIN EN 1092-1. Ventily fungujú autonómne na základe tlaku média a nevyžadujú žiadne externé pohony. Poskytujú spoľahlivý, bezúdržbový mechanizmus, ktorý zabraňuje katastrofickým následkom spätného toku a chráni kritickú infraštruktúru potrubí.

Princíp činnosti a hlavné funkcie

1. Automatická prevádzka

Kotúč ventilu spätného ventilu s otočnou prírubou podľa DIN sa voľne otvára pod tlakom dopredu prúdiaceho média; keď sa systém zastaví, odtlakuje alebo zaznamená tendenciu spätného toku, kotúč ventilu sa okamžite uzavrie vlastnou váhou a spätným tlakom spätného toku.

2. Funkcie základnej ochrany

- Zabránenie spätnému toku: Vytvára tesné tesnenie, ktoré zabraňuje spätnému toku média.

- Water Hammer Mitigation: Absorbuje hydraulický šok, čím výrazne znižuje tlak na potrubia a zariadenia.

- Ochrana systému: Chráni čerpadlá, kompresory, tlakové nádoby a výmenníky tepla pred poškodením spôsobeným spätnými tlakovými rázmi.

Dizajnové vlastnosti a technické parametre

1 Spôsob pripojenia a normy

Používa prírubové spoje podľa normy DIN, čo zjednodušuje inštaláciu a údržbu; konštrukčná dĺžka prísne dodržiava normu DIN 3202.

2 Široká použiteľnosť a všestrannosť

Spätné ventily s výkyvnou prírubou DIN pokrývajú celý rozsah priemerov od DN15 do DN1000; tlakové menovité hodnoty zahŕňajú PN10, PN16, PN25, PN40, PN63 a PN100, ktoré spĺňajú rôznorodé potreby nízkotlakových potrubných sietí až po vysokotlakové priemyselné procesné systémy.

3 Vynikajúca štruktúra

Starostlivo navrhnuté prietokové kanály minimalizujú stratu tlaku; vysoko presné tesniace plochy zaisťujú tesné a spoľahlivé utesnenie aj pri kolísaní tlaku a rôznych podmienkach médií.

4. Kompatibilita médií

Vhodné pre vodu, paru, ropné produkty a rôzne kyslé, alkalické a korozívne médiá.

Aplikačné scenáre a pokrytie trhu

Naše spätné ventily s otočnou prírubou DIN sú preferovaným produktom pre nemecké štandardné potrubné systémy v Európe a na celom svete, čím zaisťujú stabilnú jednosmernú reguláciu prietoku v niekoľkých náročných odvetviach, vrátane:

1. Petrochemický a chemický spracovateľský priemysel

2. Energetický priemysel (tepelná a jadrová energetika)

3. Hutníctvo a ťažobný priemysel

4. Mestské vodovody a kanalizácie

5. HVAC, plynové a námorné inžinierstvo

6. Medzinárodné európske štandardné exportné inžinierske projekty

Výroba a zabezpečenie kvality

1. Profesionálna kvalifikácia a skúsenosti: Využitím hlbokých odborných znalostí v tomto odvetví dosahuje DIYE VALVE sériovú výrobu všetkých špecifikácií spätných ventilov DIN, čím sa zabezpečuje stabilná a spoľahlivá kvalita.

2. Súlad s platnými normami: Každý ventil používa nemecké štandardné materiály, procesy presného kovania a podlieha prísnym tlakovým testom.

3. Záruka integrity: Poskytujeme kompletné správy o skúške materiálu (MTR) a údaje o tlakovej skúške vo výrobnom závode pre každú objednávku, čím zabezpečujeme plnú sledovateľnosť a súlad počas celého procesu.

4. Prispôsobené riešenia: Okrem štandardných produktov profesionálne poskytujeme služby ventilov na mieru s použitím špeciálnych materiálov a neštandardných veľkostí, pričom ponúkame komplexné riešenia dodávok pre komplexné európske a medzinárodné inžinierske projekty.

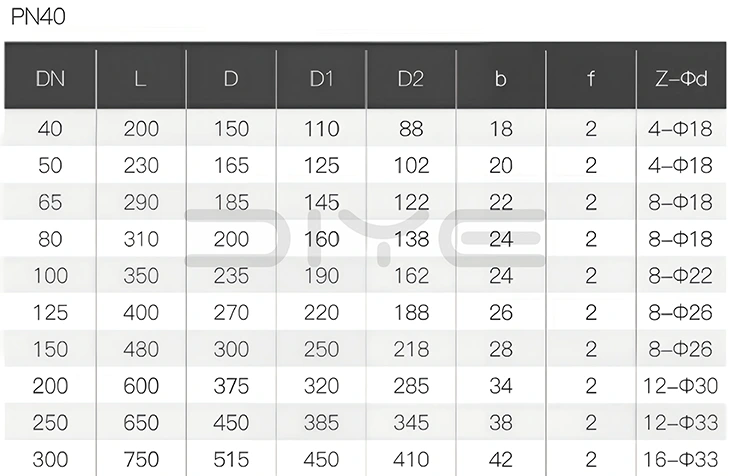

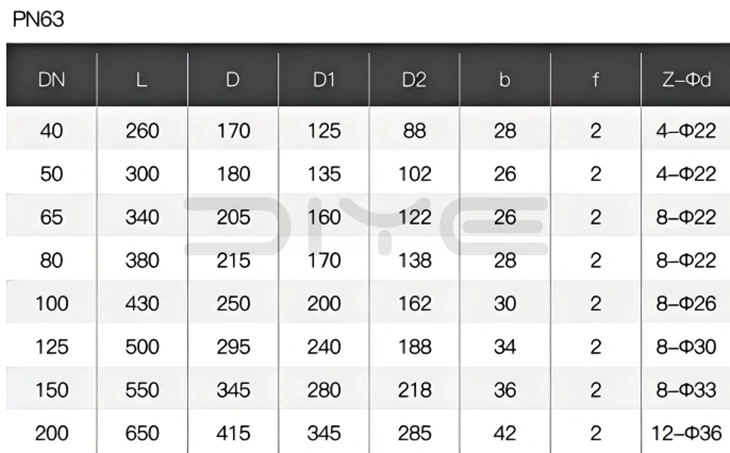

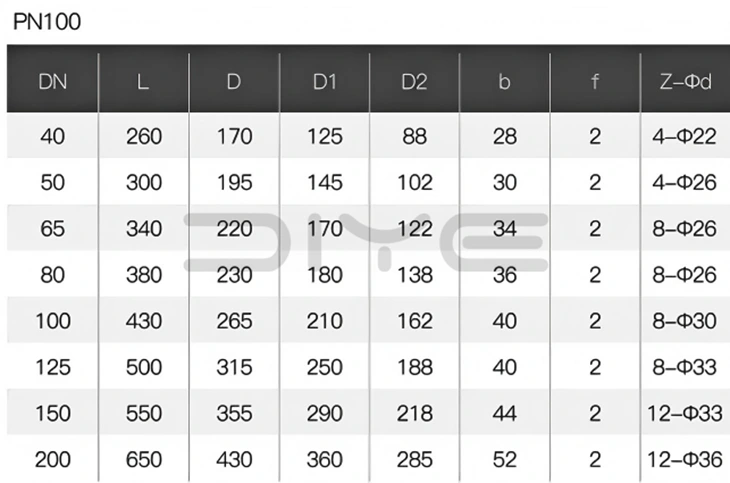

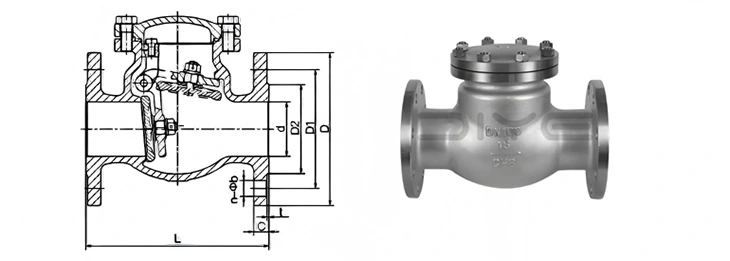

Technické výkresy

FAQ

Otázka: Aké základné normy spĺňajú spätné ventily s výkyvnou prírubou DIN?

Odpoveď: Dodržiavajú hlavne DIN 3205, DIN 3206, DIN 3207, DIN 3351 a DIN 3352. Pre prírubové pripojenie implementujú DIN EN 1090 / DIN EN 1091 / DIN EN 1092, čím zaisťujú dokonalé prispôsobenie a zameniteľnosť s nemeckými štandardnými potrubiami, prírubami a tesneniami.

Q:Čo je potrebné vziať do úvahy pri inštalácii prírubového spätného ventilu?

A： Potvrďte šípku smeru toku na tele ventilu a nainštalujte presne v súlade so smerom toku média. Jeho opačnou montážou dôjde k úplnému zablokovaniu prietoku a strate kontrolnej funkcie.

Otázka: Prečo je v prírubovom spätnom ventile vždy abnormálny hluk a vibrácie?

Odpoveď: Väčšinou je to spôsobené umiestnením blízko kolena, nadmernou rýchlosťou prúdenia alebo nárazom kotúča ventilu na doraz. Odporúča sa zväčšiť rovný úsek potrubia, prejsť na štruktúru s pomalým uzatváraním alebo upraviť rýchlosť prúdenia potrubia.

Otázka: Môžete poskytnúť kompletnú sadu nemeckých štandardných spätných ventilov DIN?

Odpoveď: Ako výrobca zdroja vyrába spoločnosť Diye spätné ventily s výkyvnou prírubou DIN vo všetkých veľkostiach. Striktne vykonávame obrábanie, tlakové skúšky a značenie v súlade s nemeckými normami. Môžeme poskytnúť celý súbor správ o materiáloch a údajov o tlakových skúškach z výroby a podporiť prispôsobenie špeciálnych kalibrov a špeciálnych materiálov.
