3PC prírubový guľový ventil

DIYE VALVE je profesionálny vývozca a výrobný závod špecializujúci sa na 3PC prírubové guľové ventily, ktoré majú korene v pokročilom čínskom priemyselnom výrobnom systéme. Dodržiavame prísnu kontrolu kvality počas celého výrobného procesu, vybavený kompletným zariadením na odlievanie, obrábanie a testovanie, aby sme našim globálnym zákazníkom zabezpečili stabilný výkon a včasnú dodávku.

Štruktúra produktu a základné funkcie

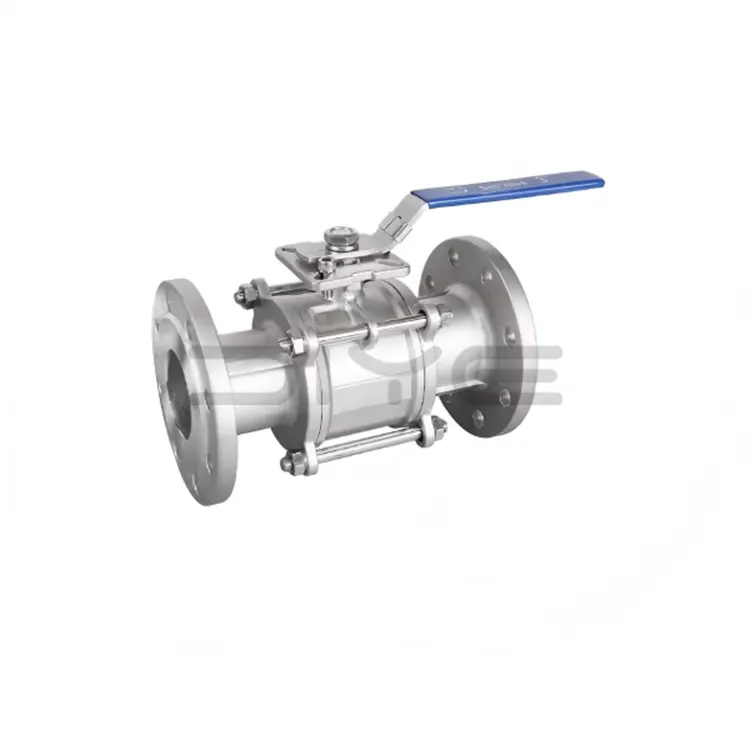

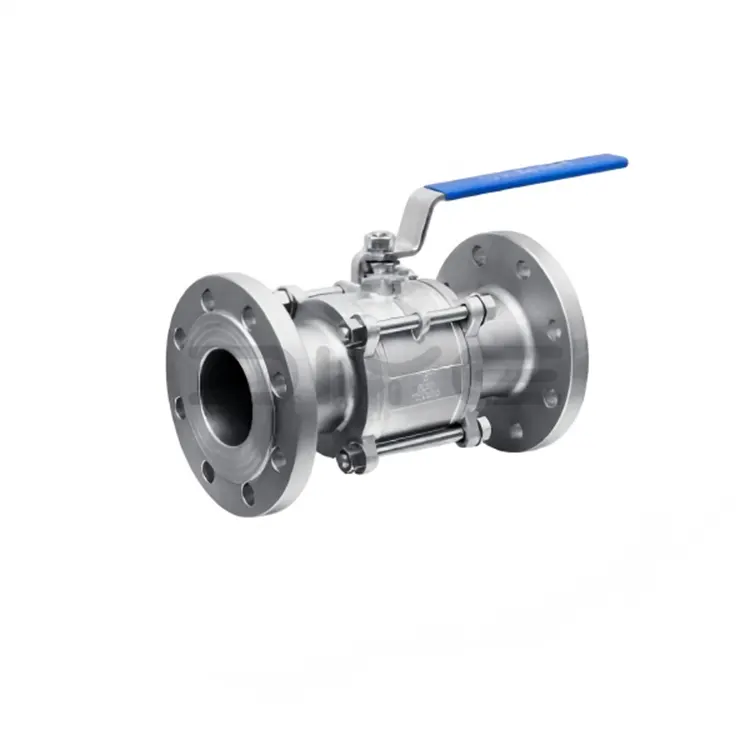

Guľový ventil s prírubou 3PC má trojdielny delený dizajn. Teleso ventilu pozostáva z centrálneho hlavného telesa a ľavého a pravého koncového uzáveru príruby, vyrobených z nehrdzavejúcej ocele 304/316/316L kovaním a presným opracovaním, ktoré majú vynikajúcu odolnosť proti korózii, odolnosť voči vysokému tlaku a odolnosť voči vysokej teplote.

Hlavné výhody výkonu

1. Otočenie o 90° umožňuje rýchle otváranie a zatváranie s nízkym prietokovým odporom.

2. Používa vysokovýkonné PTFE tesnenia na obojsmerné tesnenie s nulovým únikom.

3. Umožňuje online demontáž a údržbu, výsledkom čoho je dlhá životnosť.

4. Kompatibilné so štyrmi spôsobmi pohonu: ručné, šnekové, pneumatické a elektrické.

5. Spĺňa medzinárodné normy ako GB, ANSI, JIS a DIN.

Pracovný princíp

1. Proces otvárania: Pohonná jednotka guľového ventilu s prírubou 3PC otáča driekom ventilu a guľou. Keď je priechodný otvor gule zarovnaný s potrubím, ventil sa úplne otvorí, čo umožňuje hladký prietok tekutiny.

2. Proces zatvárania: Driek ventilu otočí guľôčku o 90°, čím zarovná priechodný otvor gule s potrubím. Pevná časť gule úplne blokuje priechod tekutiny, čím sa dosiahne spoľahlivé vypnutie. V tomto bode je ventil úplne uzavretý.

3. Tesniaci mechanizmus: Vysoko presne opracovaná guľa presne zodpovedá tesniacemu krúžku z PTFE, čím zaisťuje spoľahlivé obojsmerné tesnenie za rôznych prevádzkových podmienok.

Aplikácie

Guľový ventil s prírubou 3PC je vhodný pre rôzne médiá vrátane vody, pary, oleja, plynu, kyselín, zásad a korozívnych kvapalín. Je široko používaný v petrochemickom, potravinárskom a nápojovom priemysle, farmaceutickom priemysle, úprave vody, HVAC, papierenskom a metalurgickom priemysle.

Zabezpečenie kvality a certifikácie:

1. Autoritatívne osvedčenia

Je držiteľom autoritatívnych certifikácií ako ISO 9001, CE, EAC, GOST a API 6D/607 a priamo spĺňa požiadavky na prístup k projektu v Európe, Amerike, SNŠ, na Strednom východe a v juhovýchodnej Ázii.

2. Plnoprocesné testovanie

Spektrálna analýza surovín, 1,5-násobok menovitého tlaku vody/vzduchu, testovanie tesniaceho výkonu, test životnosti ≥100 000 otvárania a zatvárania, zaisťuje 100% kvalifikáciu produktu pred odoslaním.

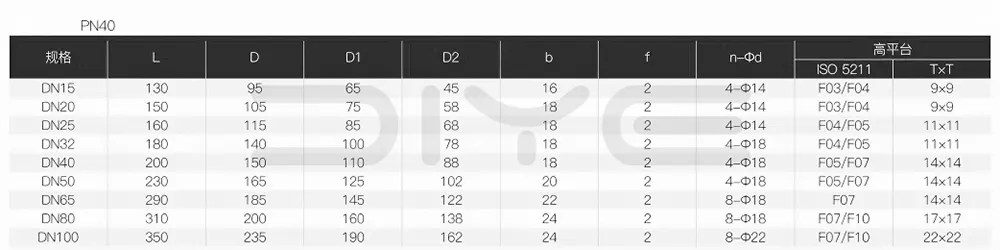

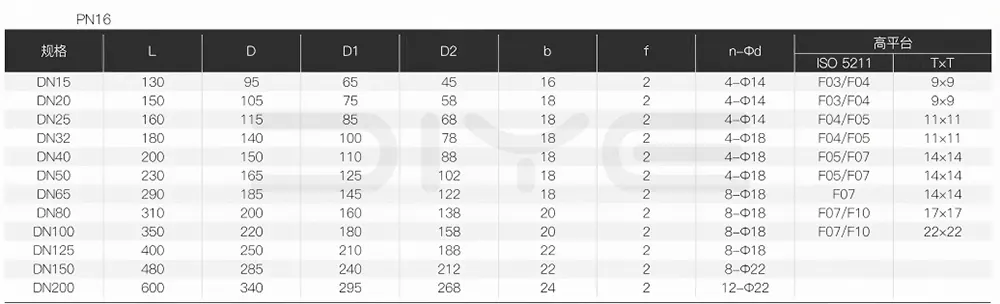

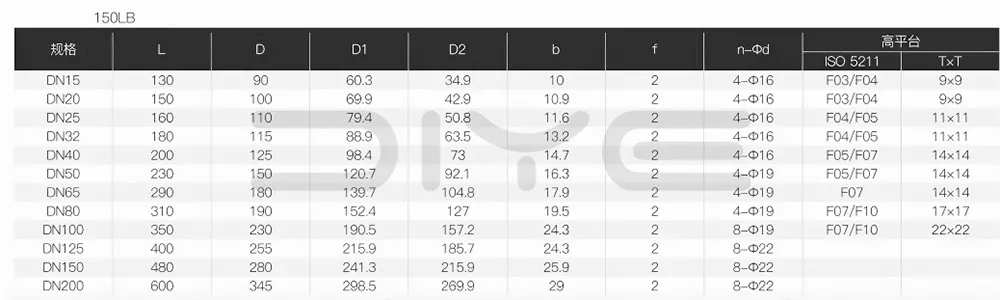

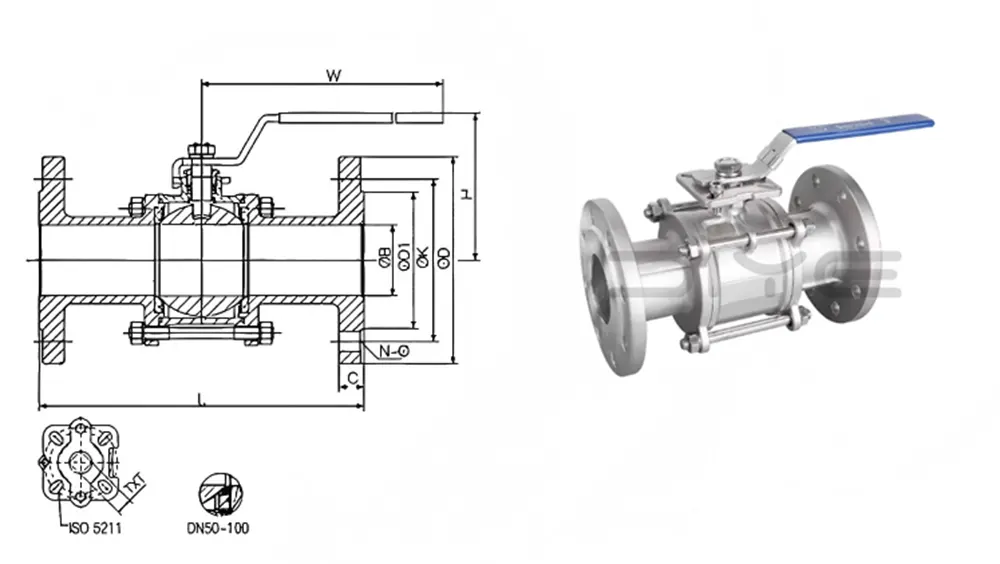

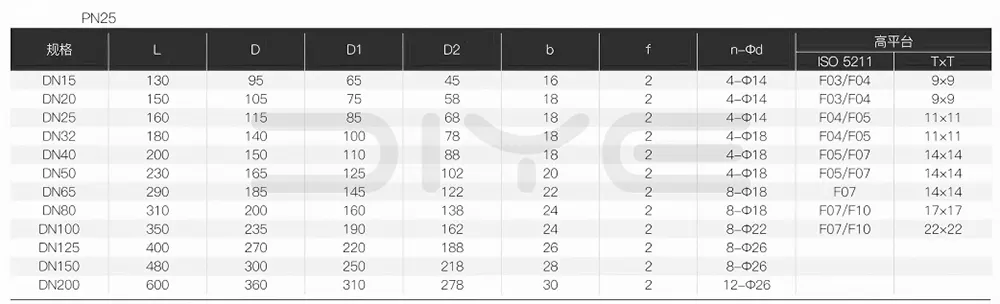

Technické parametre

Služby podpory a prispôsobenia

1. Jednorazová dodávka: Poskytovanie kompletnej sady ventilov, pohonov, prírub, tesnení a skrutiek, čo zjednodušuje procesy obstarávania a inštalácie v zahraničí.

2. Flexibilné prispôsobenie: Môžeme upraviť štandardy závitov (NPT / BSP / G / BSPT atď.), Hodnoty tlaku, výber materiálu, tesnenia, neštandardné veľkosti, špeciálne rozhrania, úpravy platformy, tlač vzhľadu, prispôsobenie loga atď., Aby sme splnili rôzne potreby projektu na jednom mieste.

FAQ

Otázka: Ako vybrať tesniaci materiál pre 3PC prírubové guľové ventily?

Odpoveď: 1. PTFE (F4): Mäkké tesnenie na všeobecné použitie, prevádzková teplota -20 °C až 200 °C, vyznačujúce sa vynikajúcim tesniacim výkonom a odolnosťou proti korózii.

2. Vystužený PTFE: Vhodné pre aplikácie pri vyšších teplotách (≤250℃).

3. Kovové tesnenie (tvrdé tesnenie): Navrhnuté pre vysokoteplotné (≤600℃), vysoký tlak a médiá obsahujúce častice.

Otázka: Aký je cyklus výmeny tesnení pre prírubové guľové ventily 3PC?

A: 1. Mäkké tesnenie (PTFE): 1-2 roky za priaznivých pracovných podmienok; skrátené na 3-6 mesiacov v korozívnych alebo vysokoteplotných pracovných podmienkach.

2. Kovové tesnenie: 3-5 rokov, v závislosti od skutočných podmienok opotrebovania.
