Sanitárny spätný ventil

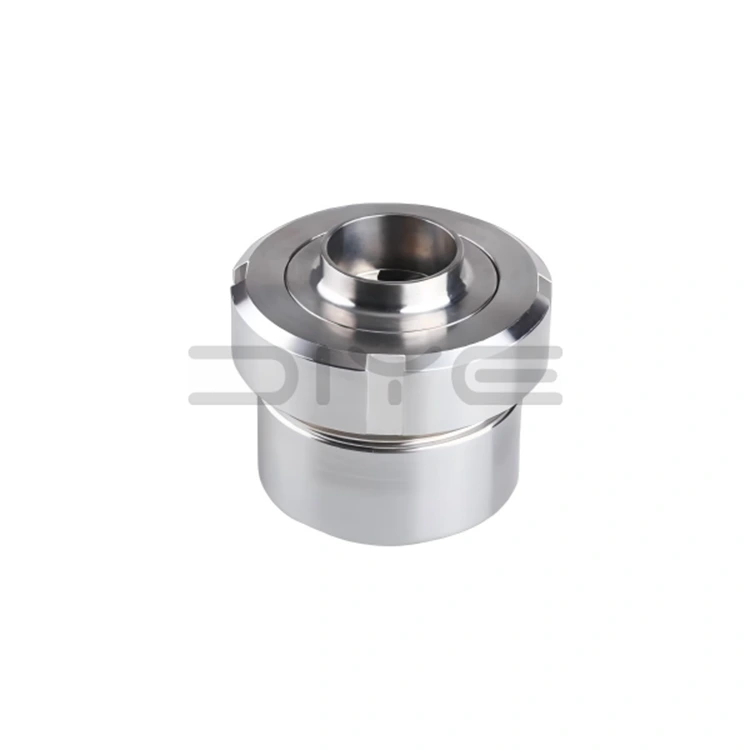

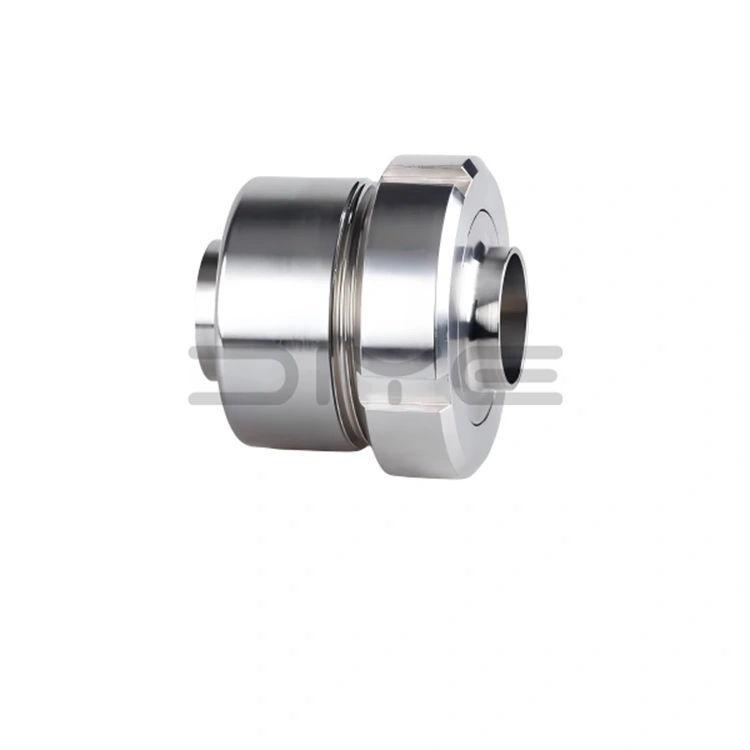

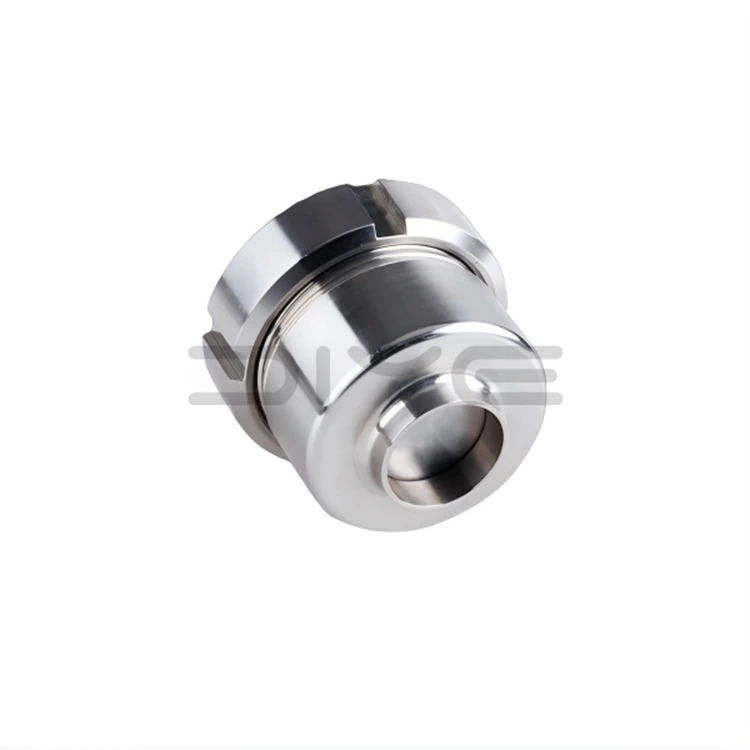

DIYE VALVE Sanitary Union Check Valve je vysoko výkonný spätný ventil špeciálne navrhnutý pre sanitárne potrubia. Jeho inovatívna delená štruktúra umožňuje rýchlu inštaláciu, demontáž a údržbu bez prerušenia celého potrubného systému.

Ponúkame flexibilné služby prispôsobenia na splnenie rôznych projektových potrieb:

1. Neštandardné veľkosti na prispôsobenie sa rôznym usporiadaniam potrubia

2. Viaceré spôsoby pripojenia: spojovacie svorky, spojovacie závity, spojovacie príruby

3. Vylepšené leštenie povrchu pre zlepšenie hygienických štandardov. Všetky produkty sú v súlade s medzinárodnými hygienickými normami ako 3A, DIN, SMS, ISO a IDF, čo zaisťuje bezpečnú a vyhovujúcu prevádzku v rôznych priemyselných odvetviach s vysokou čistotou.

Konštrukčný dizajn a hlavné výhody

1. Dizajn deleného typu únie

Sanitárny spätný ventil pozostáva z piatich základných komponentov: teleso ventilu, spojka, kotúč ventilu, pružina a tesnenia. Jeho jedinečný dizajn deleného typu spojky ponúka tri hlavné výhody:

- Rýchla demontáž: Eliminuje potrebu odstrániť celý ventil z potrubia, čím sa skracuje čas údržby o 50% v porovnaní s tradičnými zváranými spätnými ventilmi.

- Hĺbkové čistenie: Umožňuje priamy kontakt s vnútornými komponentmi pre dôkladnú sterilizáciu, kompatibilné s čistiacimi procesmi CIP/SIP.

- Efektívna výmena dielov: Umožňuje rýchlu výmenu zraniteľných dielov, čím sa minimalizujú prestoje na nepretržitých výrobných linkách.

Tento dizajn presne rieši hlavné bolestivé body prevádzkových podmienok sanitárnej kvality, znižuje náklady na údržbu a zabezpečuje kontinuitu výroby.

2. Presné tesnenie

Vďaka presnému CNC obrábaniu sú všetky komponenty rozmerovo tolerantné a presne zarovnané, čím sa dosahuje:

- Tesné uloženie medzi kotúčom ventilu a tesniacou plochou, spĺňa normy triedy VI nulovej netesnosti.

- Vysoko elastické pružiny potravinárskej kvality poskytujú rýchlu odozvu a zaisťujú okamžité uzavretie v prípade spätného toku.

Pracovný princíp:

Dopredný prietok → Ventilový kotúč sa automaticky otvorí, čím sa zabezpečí hladký prietok tekutiny.

Reverzný tok → Sila pružiny a protitlak spolupracujú na okamžité zatvorenie kotúča ventilu.

Tento dvojčinný mechanizmus úplne eliminuje riziko spätného toku, zabraňuje krížovej kontaminácii baktériami a spĺňa prísne požiadavky mliekarenského, nápojového a farmaceutického priemyslu.

Materiálové a hygienické normy

Na splnenie prísnych hygienických požiadaviek sú všetky komponenty prichádzajúce do styku s kvapalinou vyrobené z vysoko kvalitnej nehrdzavejúcej ocele:

Ultra hladký vnútorný povrch znižuje hromadenie zvyškov, podporuje efektívne čistenie CIP/SIP, znižuje riziko rastu mikróbov a je v súlade s predpismi GMP a bezpečnosťou potravín.

Technické parametre

Praktický prípad aplikácie

1. Výzvy, ktorým čelíme

Stredne veľký závod na spracovanie mlieka v Európe často čelil rizikám spätného toku kontaminácie vo svojich potrubiach na dodávku mlieka. Tradičné zvárané spätné ventily mali čistiace mŕtve zóny, čo si vyžadovalo úplné vypnutie potrubia kvôli údržbe. Každá relácia údržby mala za následok priemerný prestoj 8 hodín, čo potenciálne spôsobilo straty produktu počas špičiek.

2.Solution

Závod modernizoval všetky tri pasterizačné a plniace výrobné linky na DIYE VALVE Sanitary Union Check Valve (DN50, materiál SUS316L, elektrolyticky leštený, Ra ≤ 0,8 μm).

3. Výsledky aplikácie

- Vylepšená účinnosť údržby: Konštrukcia spojky s rýchlym uvoľnením skracuje čas údržby o 50 % (z 8 hodín na 4 hodiny), čím eliminuje prestoje.

- Dodržiavanie hygieny: Štandardné leštené povrchy 3A eliminujú hromadenie zvyškov a zaisťujú nulové odchýlky vo všetkých regulačných auditoch.

- Kompletné odstránenie kontaminácie: Tesnenia s nulovým únikom eliminujú riziká spätného toku, zaručujú bezpečnosť mlieka a konzistenciu produktu.

- Významné úspory nákladov: Znižuje ročné straty na údržbe a prestojoch približne o 12 000 EUR.

V súčasnosti továreň používa produkty DIYE VALVE vo všetkých scenároch prevencie spätného toku a plánuje to rozšíriť na ďalšie výrobné linky.

Prečo si vybrať DIYE VALVE?

1. CNC precízna výroba: Konzistentné tolerancie a stabilný výkon v každom produkte, vybavený interným systémom kontroly kvality.

2. Prísne testovanie materiálu: Materiály z nehrdzavejúcej ocele sú plne sledovateľné, pričom pre každú šaržu sa poskytujú správy o certifikácii materiálu.

3. Prispôsobené inžinierstvo: Pre neštandardné potreby je možné poskytnúť riešenia pre vlastné rozmery, povrchové úpravy a spôsoby pripojenia.

4. Globálne priemyselné skúsenosti: Vyspelé prípadové štúdie v potravinárskom, mliečnom, nápojovom a farmaceutickom priemysle s dlhodobými partnerstvami s klientmi v celej Európe, Ázii a Amerike.

DIYE VALVE Sanitary Union Check Valve je vysoko efektívne hygienické riešenie navrhnuté pre prísne požiadavky moderného čistiaceho priemyslu. So svojou rýchloupínacou štruktúrou spoja, presným tesnením s nulovým únikom a zhodou s medzinárodnými normami sa stáva základným komponentom, ktorý zabezpečuje integritu produktu a zvyšuje prevádzkovú spoľahlivosť.

Ako popredný výrobca a dôveryhodný dodávateľ v Číne, DIYE VALVE kombinuje svoje výhody nezávislej výroby s globálnymi službami, aby poskytoval produkty, ktoré vyvažujú výkon, hygienu a nákladovú efektívnosť pre kritické scenáre kontroly tekutín, pomáhajúc zákazníkom chrániť ich výrobné procesy a zlepšovať štandardy hygienických systémov.
