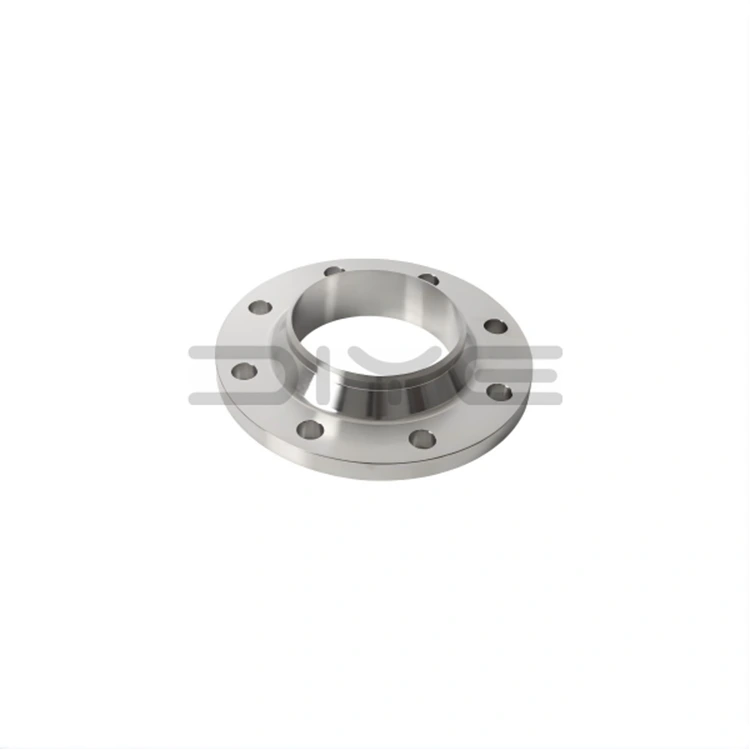

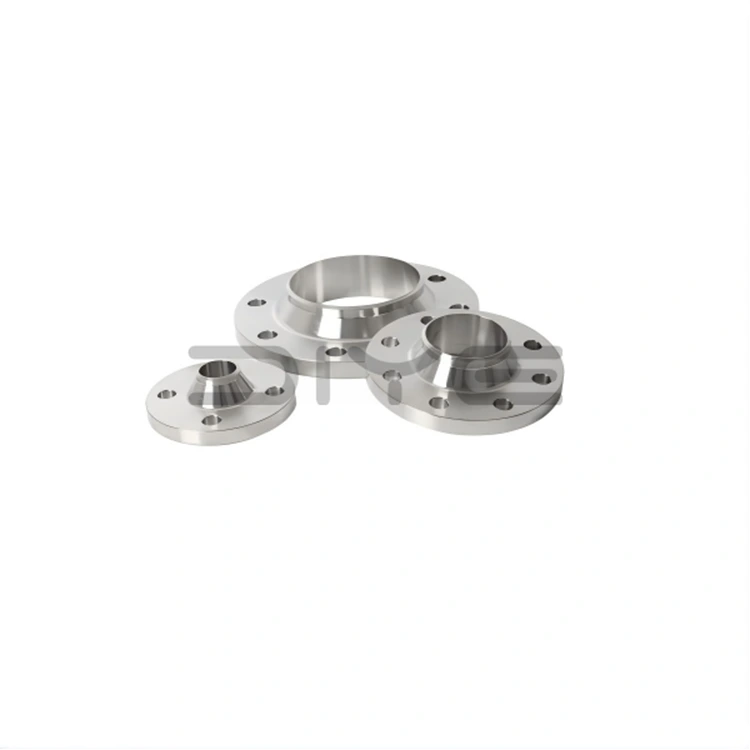

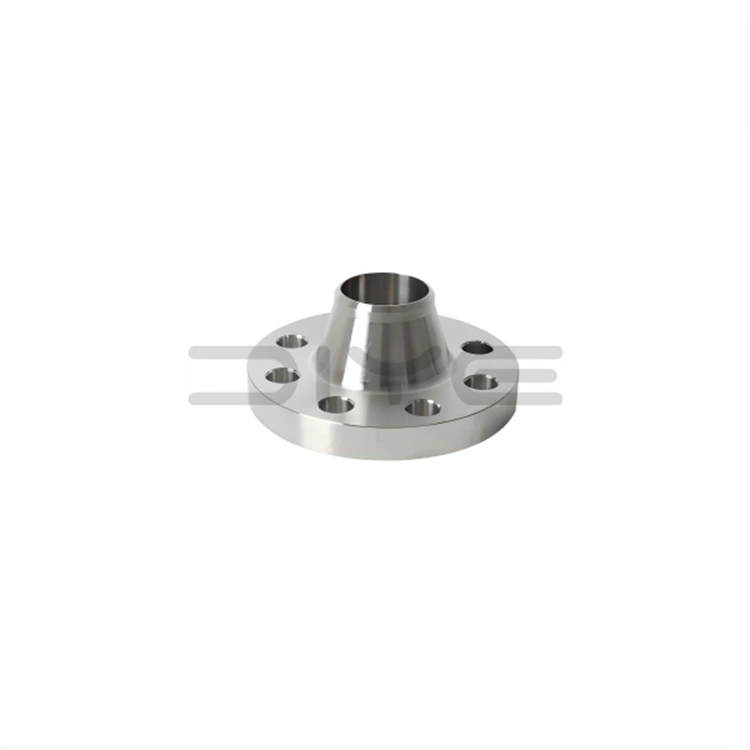

ANSI B16.5 zvarová príruba krku

Každý DIYE VALVE ANSI B16.5 Weld Neck Flange prechádza prísnym testovaním, vrátane rozmerovej kontroly, overovania materiálu, ultrazvukového testovania a tlakového testovania, čím sa zaisťuje úplný súlad s ANSI B16.5 a medzinárodnými normami kvality. Náš vertikálne integrovaný výrobný proces, od surovín až po hotové výrobky, zaručuje stálu kvalitu výrobkov, sledovateľnosť a spoľahlivý výkon v rôznych kritických aplikáciách.

Dizajn a Štruktúra

1. Zhoda s normami: Plne v súlade s normami ANSI/ASME B16.5, ktoré zahŕňajú menovité tlaky od 150 do 2500 a menovité priemery (NPS) od 1/2 palca do 24 palcov, s podporou pre vlastné dizajny s veľkým priemerom.

2. Integrálna kovaná konštrukcia: Zváracie príruby ANSI B16.5 majú dlhý, skosený dizajn s vysokým hrdlom s hladkým prechodovým oblúkom, kované z vysoko kvalitných amerických štandardných materiálov vrátane uhlíkovej ocele A105, nehrdzavejúcej ocele F304/F316L a legovanej ocele.

3. Presné tesniace povrchy: Štandardná zvýšená plocha (RF), plocha prstencového spoja (RJ) a čelná drsná plocha (MFM) sú opracované pomocou CNC obrábania, aby sa zaistilo tesné uloženie tesnenia a výkon bez úniku.

4. Pripojenie na tupo: Navrhnuté na zváranie na tupo s plným prienikom do potrubia, čím sa zabezpečuje bezproblémový prenos napätia a eliminuje sa koncentrácia napätia v spodnej časti náboja.

Kľúčové výhody

1. Výnimočná teplotná a tlaková odolnosť: Špeciálne navrhnuté tak, aby odolali ťažkým tepelným cyklom, vysokému tlaku, vibráciám a tepelnému tečeniu, vhodné pre najnáročnejšie pracovné prostredia.

2. Trvale stabilné tesnenie: Robustné zvárané spoje a presne opracované tesniace plochy poskytujú trvalé tesnenie bez údržby, ktoré je rozhodujúce pre prostredie s nebezpečnými a toxickými médiami.

3. Vynikajúca konštrukčná tuhosť: Konštrukcia s vysokým hrdlom ANSI B16.5 Weld Neck Flanges poskytuje vynikajúcu tuhosť, odolnosť proti deformácii a odolnosť proti únave, čím zabezpečuje dlhú životnosť pri cyklickom zaťažení.

4. Kontrolovateľné a spoľahlivé: Zvary s úplným prevarením umožňujú nedeštruktívne testovanie (NDT), čím sa zaisťuje, že kvalita produktu spĺňa prísne priemyselné normy.

5. Komplexné špecifikácie a stabilné dodávky: Vlastná výroba zabezpečuje dostatok zásob, včasné dodanie a schopnosť poskytovať cenovo výhodné produkty globálnym zákazníkom.

Priemyselné aplikácie

DIYE VALVE ANSI B16.5 Zváracie príruby s hrdlom sú preferovaným štandardným produktom pre nasledujúce kľúčové aplikačné scenáre:

1. Ropný a plynárenský priemysel: Potrubia, rafinérie a pobrežné plošiny.

2. Chemický priemysel: Vysokoteplotné, vysokotlakové a korozívne mediálne systémy.

3. Energetický priemysel: Parovody, slučky kotlov a pomocné systémy elektrární.

4. Tlakové nádoby: Skladovacie nádrže, reaktory a technologické zariadenia vyžadujúce najvyššiu integritu.

5. Potrubie s vysokou integritou: Systémy na prepravu horľavých, výbušných a vysoko toxických tekutín.

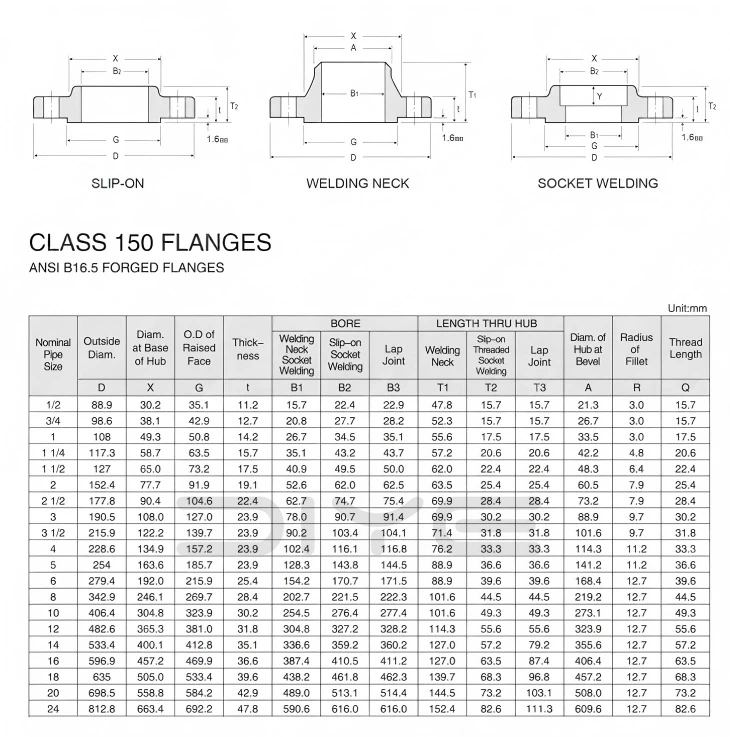

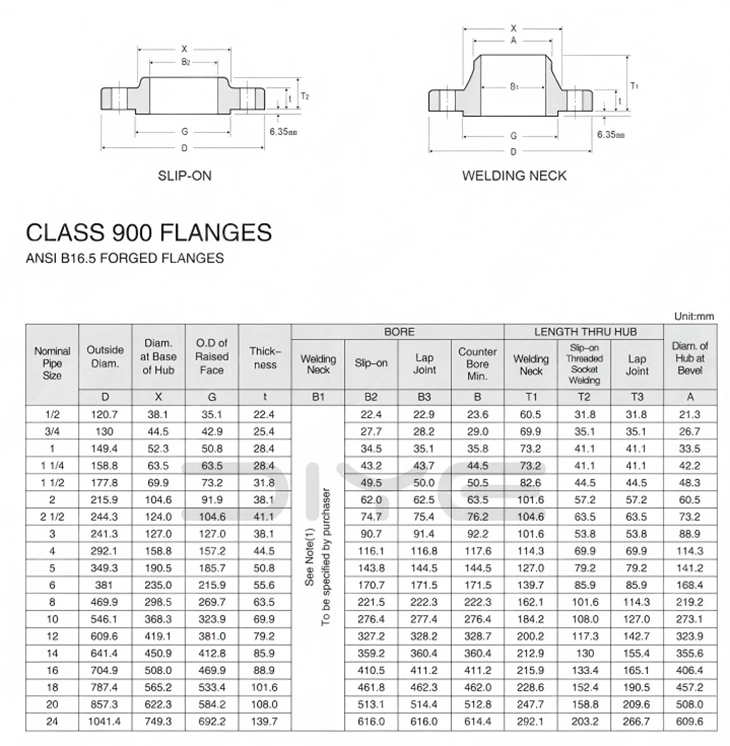

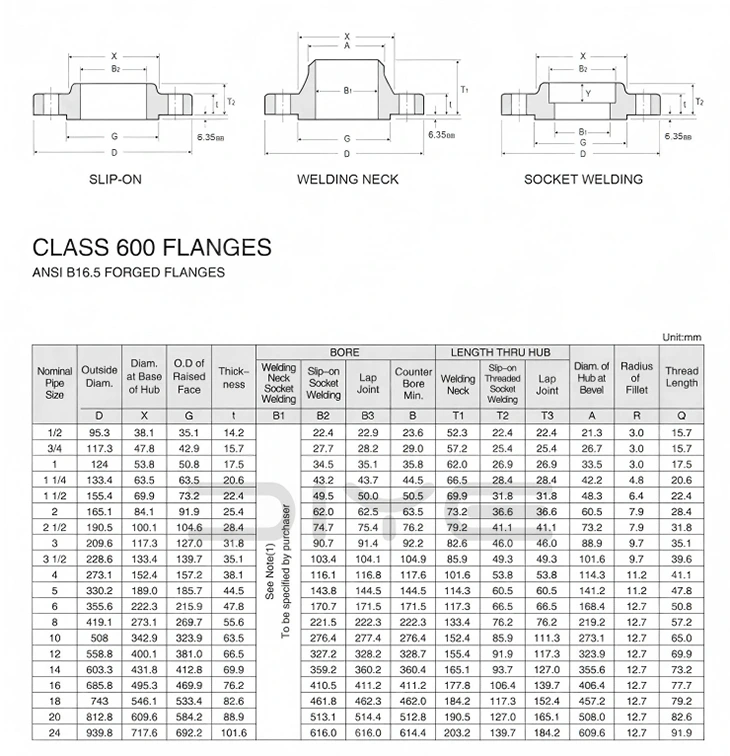

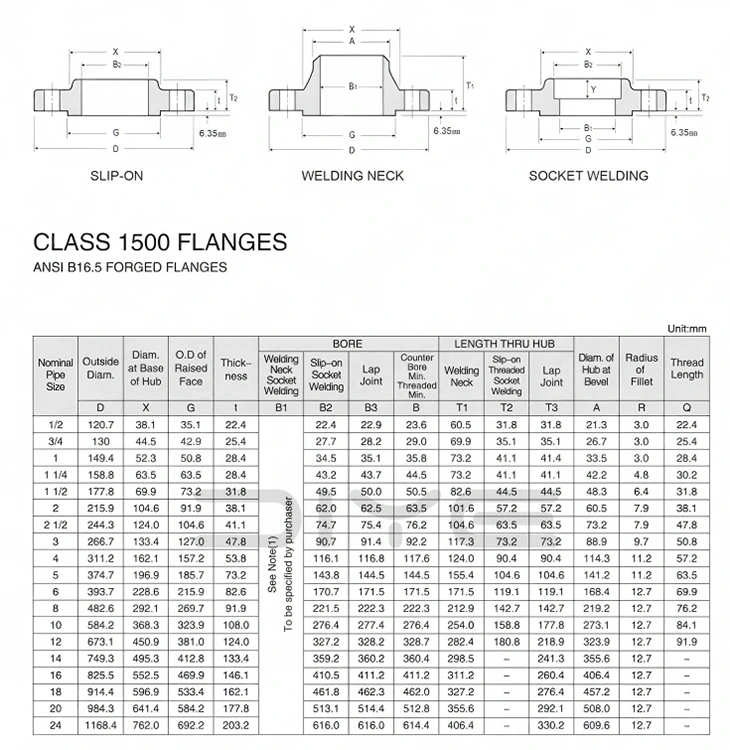

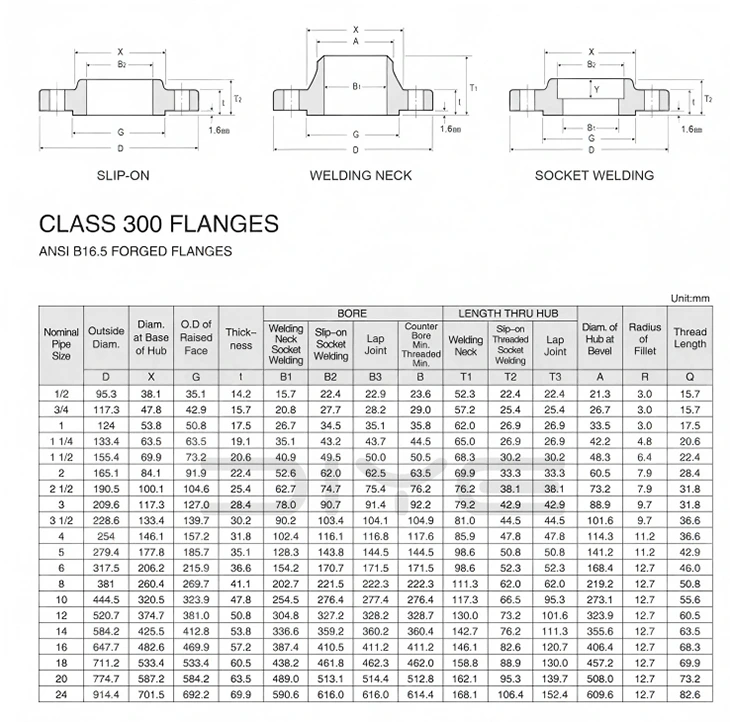

Technické parametre

FAQ

Otázka: Je možné zameniť triedu americkej štandardnej príruby a čínsku normu PN?

Odpoveď: Nedajú sa priamo zameniť. Trieda sa vzťahuje na americký štandardný menovitý tlak, ktorý sa líši od menovitého tlakového systému PN. Vonkajší priemer, otvory pre skrutky a rozmery tesniacej plochy sa nezhodujú a ich miešanie a spájanie je prísne zakázané.

Otázka: Čo je NPS v amerických štandardných prírubách? Ako to zodpovedá DN?

Odpoveď: NPS sa vzťahuje na americký štandardný menovitý priemer (palce). Napríklad NPS2 = DN50. Toto je len pre informáciu. Pri inštalácii a objednávaní sa musí prísne dodržiavať trieda NPS + a nemožno sa spoliehať len na DN.

Otázka: Aké sú rozdiely medzi prírubami WN a SO?

A: WN hrdlová príruba: kovanie s dlhým hrdlom, zváranie s plným prevarom, odolné voči vysokej teplote a vysokému tlaku, odolné voči vibráciám, používané pre hlavné potrubia, tlakové nádoby, horľavé a výbušné médiá;

SO príruba na zváranie na tupo: Zváranie zátky s krátkym hrdlom, jednoduchá inštalácia, nízka cena, vhodná len pre stredný a nízky tlak, normálnu teplotu, bežné procesné potrubia.

Otázka: Aký druh oceľovej rúry by sa mal použiť s americkými štandardnými prírubami?

Odpoveď: Uhlíková oceľ používa bezšvíkové rúry podľa amerického štandardu ASTM A106/A53; Nerezová oceľ používa rúry série ASTM A312.
