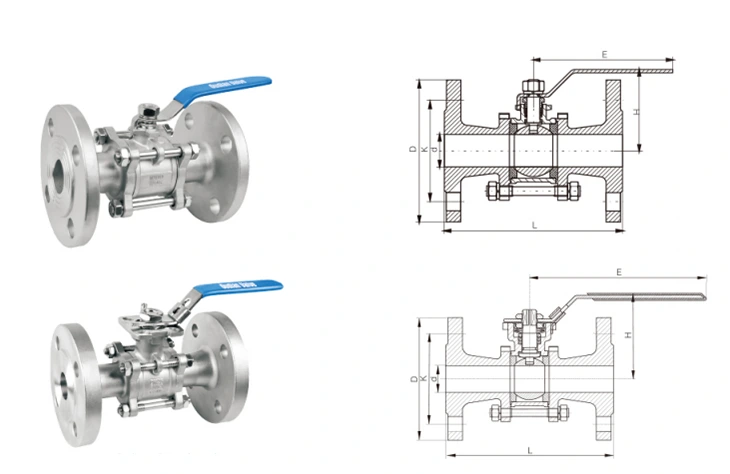

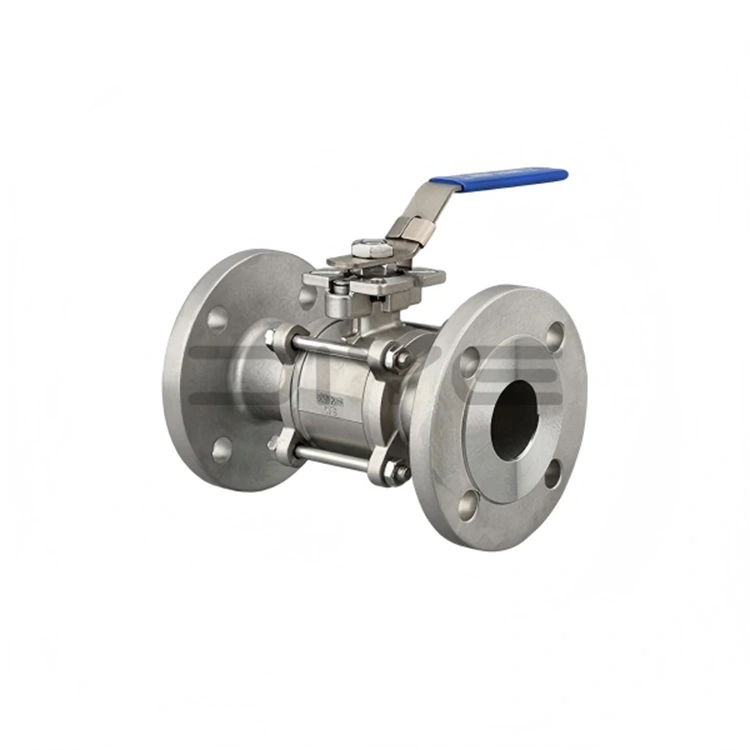

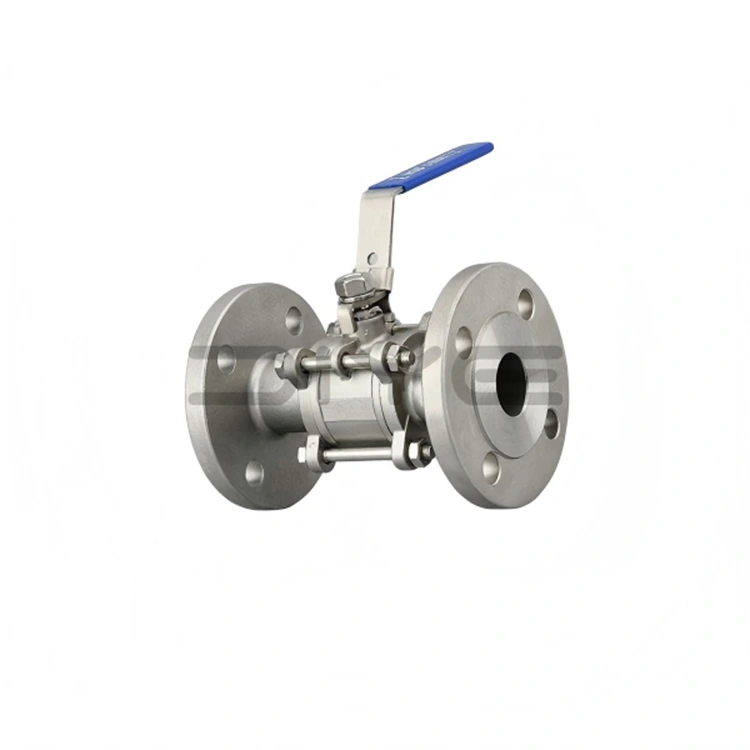

3ks prírubový guľový ventil s montážnou podložkou

Náš 3-dielny prírubový guľový ventil s montážnymi podložkami je navrhnutý na priamu montáž pohonu a údržbu na linke. Hlavné telo je vyrobené z nehrdzavejúcej ocele 304 alebo 316L (pre špecifické aplikácie je k dispozícii oceľová liatina), obsahuje skrutkovanú trojdielnu konštrukciu tela ventilu a dizajn vysokej platformy v súlade s normami ISO 5211. Podporuje pneumatické/elektrické riadenie automatizácie a vyhovuje normám pre príruby GB (čínsky národný štandard), ANSI (americký štandard) a DIN (nemecký štandard). Komplexný systém kontroly kvality zabezpečuje konzistentný výkon vo všetkých výrobných šaržiach.

Hlavné štrukturálne výhody

1. Trojdielna odnímateľná konštrukcia

- Pozostáva z ľavého telesa ventilu, pravého telesa ventilu a stredného telesa ventilu (vrátane zostavy guľového jadra a drieku), zaistené skrutkami.

- Online údržba je možná bez úplnej demontáže ventilu z potrubia. Jednoducho uvoľnite skrutky, odstráňte stredné telo ventilu a rýchlo odstráňte guľové jadro, tesnenia a ďalšie vnútorné komponenty pre ľahké čistenie, údržbu a výmenu zraniteľných častí.

- Distribuované rozloženie napätia zvyšuje celkovú pevnosť telesa ventilu, vďaka čomu je vhodný na prevádzku v strednom a vysokotlakovom potrubí a účinne zabraňuje deformácii tela ventilu a úniku.

- Znižuje prestoje na údržbu a znižuje náklady na údržbu, vďaka čomu je obzvlášť vhodný pre zložité prevádzkové podmienky vyžadujúce častú údržbu.

2. Štruktúra predstavca s vysokou platformou v súlade s normou ISO 5211

- Integrovaný dizajn s vysokou platformou plne vyhovuje normám ISO 5211, čo umožňuje priamu inštaláciu pneumatických/elektrických pohonov bez ďalších podpier.

- 3-dielny prírubový guľový ventil s montážnou podložkou sa vyznačuje spodnou namontovanou konštrukciou drieku a dvojkotúčovou pružinou s automatickým kompresným dizajnom upchávky, čo optimalizuje výkon tesnenia drieku a zabraňuje vyhadzovaniu drieku v prípade abnormálneho zvýšenia tlaku v komore ventilu, čím sa zvyšuje prevádzková bezpečnosť.

- Niektoré modely sú vybavené antistatickým zariadením, ktoré účinne uvoľňuje statickú elektrinu a predchádza bezpečnostným rizikám spôsobeným nahromadením statickej elektriny, vďaka čomu sú vhodné pre aplikácie s horľavými a výbušnými médiami.

- podporuje automatické riadenie a diaľkové ovládanie, čím sa zlepšuje prevádzková efektivita pri výrobe montážnej linky a bezobslužných scenároch.

Špecifikácie a štandard

1. Rozsah veľkostí: DN10–DN200 (1/4 palca – 8 palcov)

2. Normy prírub: GB (domáce inžinierske projekty), ANSI (trh Severnej Ameriky), DIN (európsky trh)

3. Materiál tela ventilu: nehrdzavejúca oceľ 304, nehrdzavejúca oceľ 316L, liata oceľ (prispôsobiteľné podľa prevádzkových podmienok)

Tesniace materiály a výkon

1. Polytetrafluóretylén (PTFE): Silná odolnosť proti korózii, vynikajúci tesniaci účinok, teplotný rozsah -29 ℃ až +150 ℃, nízka cena, vhodná pre normálnu teplotu, tlak a podmienky médií bez častíc, najpoužívanejšie a môže dosiahnuť obojsmerné tesnenie s nulovým únikom.

2. Polyfenylénsulfid (PPL): 3ks prírubový guľový ventil s montážnou podložkou, vynikajúca odolnosť voči vysokej teplote a opotrebeniu, teplotná odolnosť do -29 ℃ až +300 ℃, vhodný pre vysoké teploty, vysoký tlak a médiá obsahujúce malé častice, vhodný pre zložité priemyselné podmienky, ako je ropný a chemický priemysel, stabilné tesnenie a dlhá životnosť.

3. Vystužený polytetrafluóretylén (RPTFE): Optimalizovaný a vystužený na báze PTFE, kombinuje odolnosť proti korózii a odolnosť proti opotrebovaniu, vďaka čomu je vhodný pre rôzne konvenčné a mierne zložité prevádzkové podmienky, čím sa ďalej zvyšuje spoľahlivosť tesnenia.

Servis a podpora

Využitím viac ako 10 rokov skúseností s vývozom 3ks prírubového guľového ventilu s montážnymi podložkami vytvoril DIYE VALVE profesionálny tím popredajných služieb. Po prijatí popredajných otázok alebo hlásení o poruchách odpovieme do 24 hodín, rýchlo vyriešime problémy a poskytneme riešenia na zabezpečenie normálnej prevádzky zákazníckych zariadení.

Udržujeme veľké zásoby originálnych a kompatibilných náhradných dielov (tesniace krúžky, skrutky, drieky ventilov atď.) pre rýchlu prepravu, splnenie požiadaviek zákazníkov na výmenu a minimalizáciu strát spôsobených prestojmi. Poskytujeme tiež bezplatné technické poradenstvo týkajúce sa špecifikácií inštalácie, dennej údržby a riešenia problémov a na požiadanie zákazníka môžeme ponúknuť technické služby na mieste.

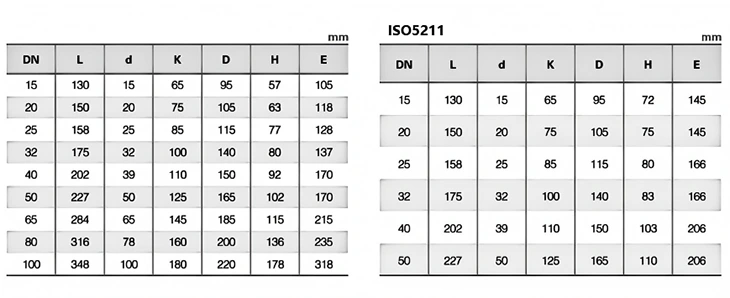

Technické parametre

často kladené otázky

Otázka: Aké normy sa dodržiavajú pri kontrole trojdielneho prírubového guľového ventilu s vysokou platformou? Ktoré ukazovatele výkonnosti sú zabezpečené, aby spĺňali normy?

Odpoveď: Trojdielny prírubový guľový ventil s vysokou platformou prísne dodržiava normy GB/T-13927 a API 598 pre kontrolu. Pred opustením továrne sa každý ventil podrobuje prísnym tlakovým skúškam (tlak vody a vzduchu), skúškam rozmerovej presnosti, skúškam tesniaceho výkonu a kontrolám vzhľadu. Tieto testy zaisťujú, že základné ukazovatele výkonu, ako je tlaková únosnosť, tesniaci výkon a rozmerová presnosť, spĺňajú normy a nekvalifikované výrobky majú prísne zakázané opustiť továreň.

Otázka: Môžem si rýchlo kúpiť vhodné príslušenstvo, ak je poškodený tesniaci krúžok trojdielneho vysokoplošného guľového ventilu s prírubou?

A: Áno. Ako výrobca zdrojov Diye udržiava dlhodobé zásoby originálnych kompatibilných tesniacich krúžkov a rôzneho príslušenstva (ako sú skrutky a drieky ventilov). Môžeme dodať tovar rýchlo, aby sme splnili vaše potreby týkajúce sa výmeny príslušenstva, znížili straty spôsobené prestojmi zariadenia a poskytli bezplatné technické poradenstvo pri výmene, aby sme zaistili hladkú a efektívnu výmenu.

Otázka: Aké sú voliteľné hlavné materiály pre teleso ventilu, guľové jadro a driek ventilu trojdielneho vysokoplošného guľového ventilu s prírubou? Ako vybrať materiál?

Odpoveď: Medzi základné voliteľné hlavné materiály patria tri typy: nehrdzavejúca oceľ 304, nehrdzavejúca oceľ 316L a uhlíková oceľ. Referencia výberu je nasledovná: ① Nerezová oceľ 304: vhodná pre bežnú vodu, ropu, plyn a slabú acidobázickú nesilnú koróziu, s vynikajúcim nákladovým výkonom, vhodná pre bežné priemyselné a civilné potrubia; ② Nerezová oceľ 316L: pridaná s prvkom molybdénu, ktorý má silnejšiu odolnosť proti korózii a oxidácii, vhodný pre zložité pracovné podmienky, ako sú silné kyslé bázy, morská voda a chemické rozpúšťadlá, a je vhodný pre špičkové scenáre, ako je ropa a liečivá; ③ Uhlíková oceľ: vysoká konštrukčná pevnosť a vynikajúca odolnosť voči tlaku, vhodná pre vysokotlakové, nekorozívne pracovné podmienky a scenáre vysokého zaťaženia. Všetky materiály sú vyrábané v pôvodnej továrni Diye a môžu byť prispôsobené podľa potrieb.
