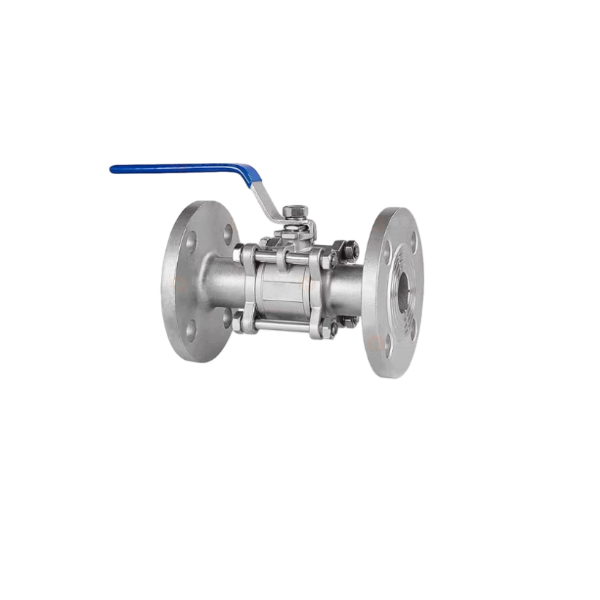

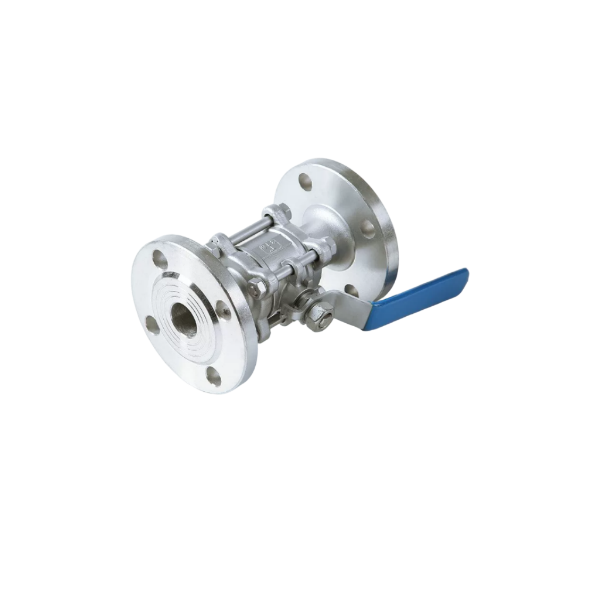

3-dielny prírubový guľový ventil z nehrdzavejúcej ocele

Predstavenie produktu

3-dielny prírubový guľový ventil z nehrdzavejúcej ocele má kované telo SS304/SS316L s CNC obrábaním. Prírubové konce umožňujú jednoduchú montáž s priemyselnými potrubiami. Tento ventil s plným portom, vybavený driekom proti vyfúknutiu a tesnením sedla z PTFE, minimalizuje stratu stredného tlaku. Prijíma štandardnú montážnu podložku ISO5211, ktorá je k dispozícii na ručné ovládanie pákou alebo je vybavená pneumatickými a elektrickými pohonmi na diaľkové automatické ovládanie. Široko vyvážané na uzatváranie tekutín v potrubných systémoch pre chemické látky, úpravu vody, ropu a plyn a spracovanie potravín.

Pracovný princíp

3-dielny guľový ventil s prírubou riadi prietok tekutiny otáčaním guľôčky o 90° okolo osi drieku. Na guľôčke je obrobený priechodný otvor. Keď je vývrt zarovnaný so smerom potrubia, kvapalina voľne prechádza. Po otočení o 90 stupňov sa pevná strana gule pritlačí k sedlu, aby zablokovala prietok. Delené trojdielne telo uzatvára guľôčku a tesniace časti. Predstavec poháňa rotáciu guľôčky. Tesný kontakt medzi guľou a sedlom vytvára bublinotesné tesnenie na otvorenie alebo uzavretie média v potrubí.

Výhody

1.Delená trojdielna konštrukcia umožňuje inline kontrolu a výmenu tesnenia bez odstránenia celého ventilu z potrubia, čo výrazne znižuje náklady na údržbu.

2.Prírubové spojenie ponúka vysoký tlak a stabilný potrubný spoj; ventil zostane fixovaný počas demontáže potrubia.

3.Telo z kovanej nehrdzavejúcej ocele poskytuje vynikajúcu odolnosť proti korózii a predĺženú životnosť korozívnych médií.

4.Dizajn s plným portom znižuje prietokový odpor a zabraňuje hromadeniu sedimentov.

5.Spoľahlivý tesniaci výkon s nízkym prevádzkovým krútiacim momentom; kompatibilné s automatickými ovládačmi pre diaľkové ovládanie.

6.Modulárna štruktúra zabezpečuje dobrú zameniteľnosť náhradných dielov a spĺňa certifikačné požiadavky pre zahraničné exportné projekty.

Technické parametre

často kladené otázky

Q1: Aké materiály sú k dispozícii pre tento 3-dielny guľový ventil s prírubou?

Odpoveď: Štandardný materiál tela je nehrdzavejúca oceľ SS304 a SS316L. Gulička a predstavec sú tiež z nehrdzavejúcej ocele. Materiál sedadla je štandardne PTFE; PFA je voliteľný pre drsné korozívne pracovné podmienky.

Q2: V akom rozsahu tlaku a teploty môže ventil pracovať?

A: Pracovný tlak: PN16 / PN25 / Class150 / Class300 voliteľné. PTFE sedadlo umožňuje pracovnú teplotu od -20 ℃ do 180 ℃. Skutočný rozsah závisí od výberu média a tesnenia.

Q3: Môže byť ventil vybavený pneumatickými alebo elektrickými pohonmi?

A: Áno. Je postavený na štandardnej montážnej platforme ISO5211. Ručnú rukoväť je možné nahradiť pneumatickým pohonom (jednočinný / dvojčinný) alebo elektrickým pohonom pre diaľkové automatické ovládanie.
